6 | Montage

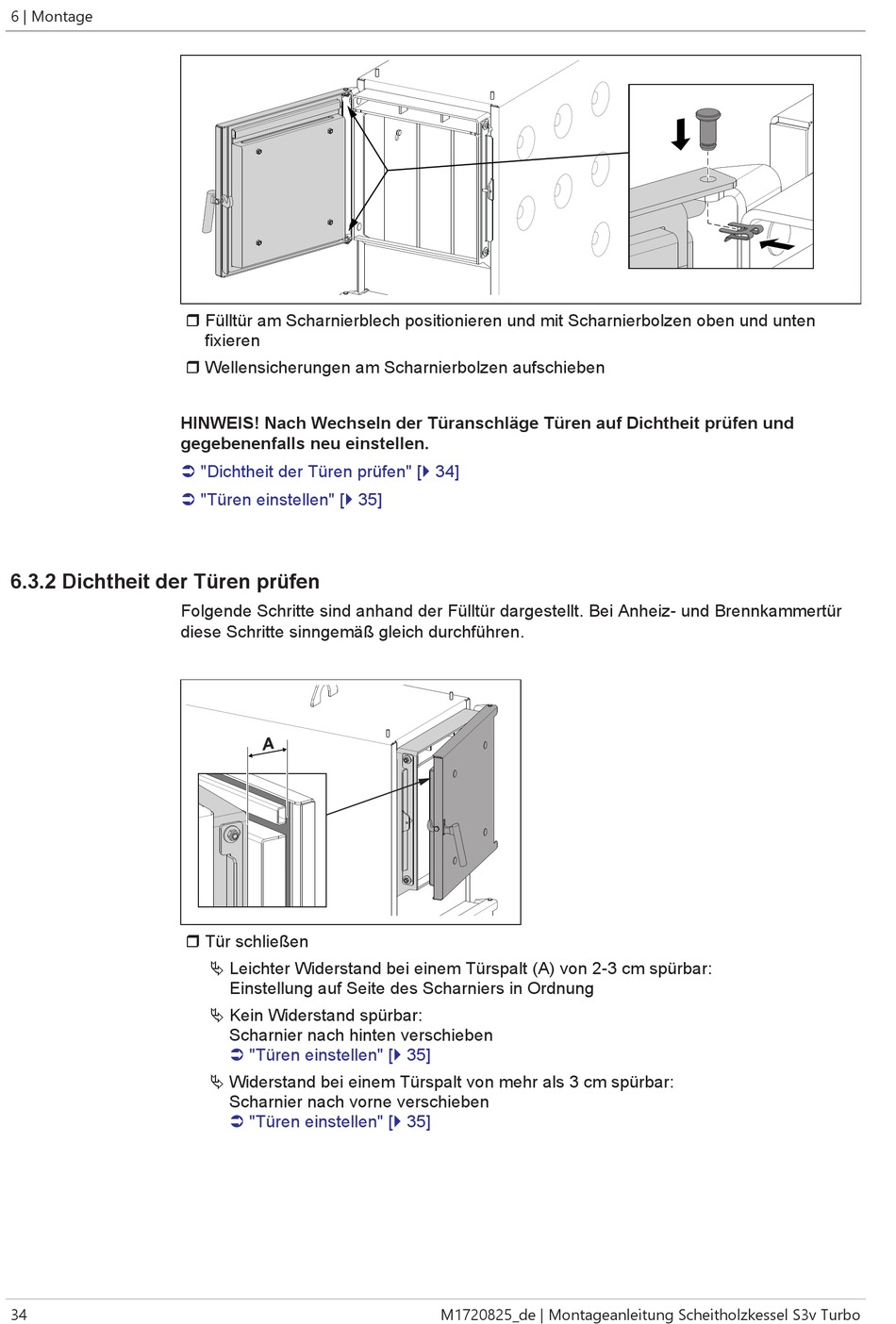

6.3.2 Dichtheit der Türen prüfen
34
r Fülltür am Scharnierblech positionieren und mit Scharnierbolzen oben und unten
fixieren
r Wellensicherungen am Scharnierbolzen aufschieben
HINWEIS! Nach Wechseln der Türanschläge Türen auf Dichtheit prüfen und
gegebenenfalls neu einstellen.
Ü "Dichtheit der Türen prüfen" [} 34]
Ü "Türen einstellen" [} 35]
Folgende Schritte sind anhand der Fülltür dargestellt. Bei Anheiz- und Brennkammertür
diese Schritte sinngemäß gleich durchführen.
r Tür schließen
Ä Leichter Widerstand bei einem Türspalt (A) von 2-3 cm spürbar:
Einstellung auf Seite des Scharniers in Ordnung
Ä Kein Widerstand spürbar:
Scharnier nach hinten verschieben
Ü "Türen einstellen" [} 35]
Ä Widerstand bei einem Türspalt von mehr als 3 cm spürbar:
Scharnier nach vorne verschieben
Ü "Türen einstellen" [} 35]
M1720825_de | Montageanleitung Scheitholzkessel S3v Turbo
