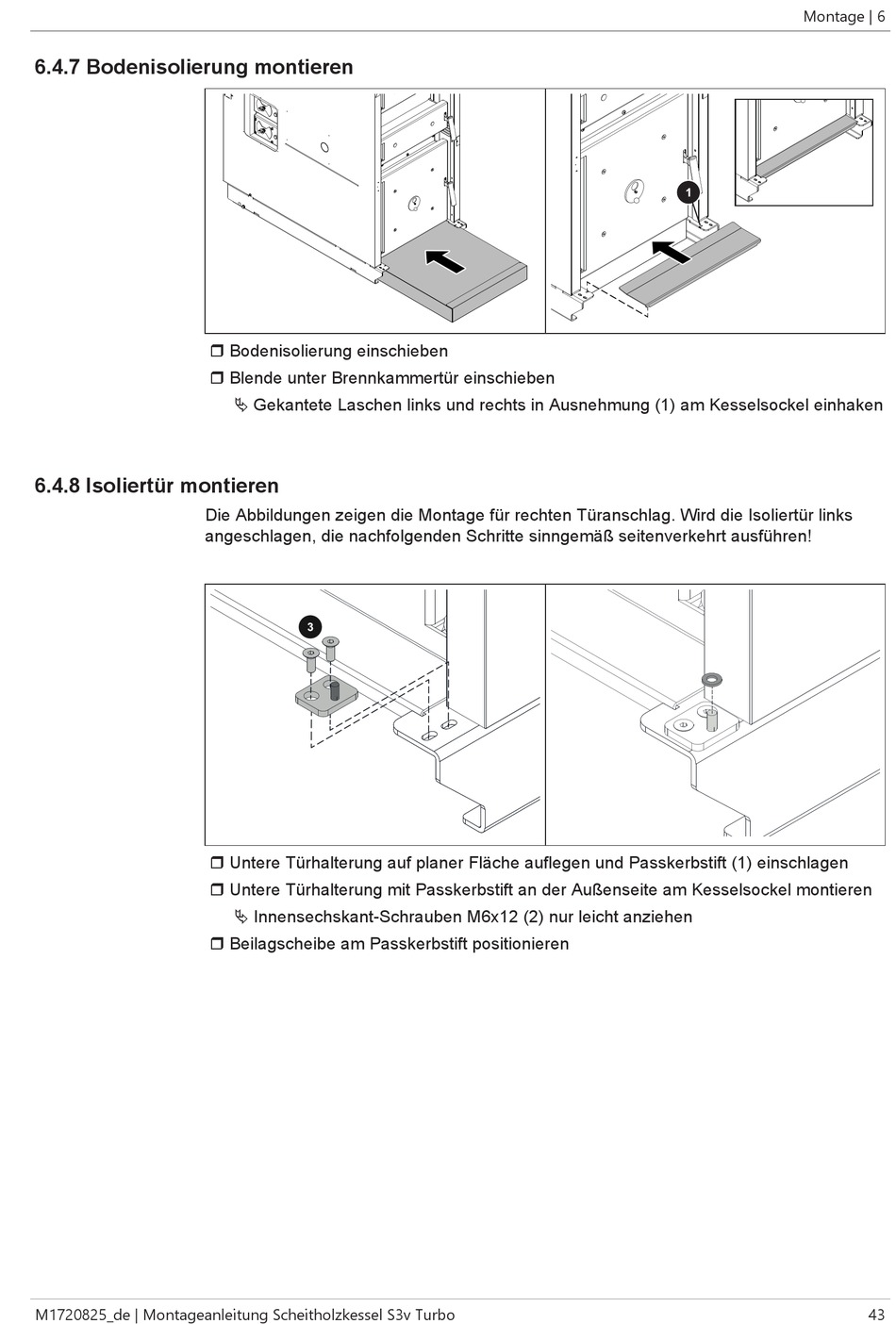

6.4.7 Bodenisolierung montieren
6.4.8 Isoliertür montieren
M1720825_de | Montageanleitung Scheitholzkessel S3v Turbo
r Bodenisolierung einschieben
r Blende unter Brennkammertür einschieben
Ä Gekantete Laschen links und rechts in Ausnehmung (1) am Kesselsockel einhaken
Die Abbildungen zeigen die Montage für rechten Türanschlag. Wird die Isoliertür links
angeschlagen, die nachfolgenden Schritte sinngemäß seitenverkehrt ausführen!
r Untere Türhalterung auf planer Fläche auflegen und Passkerbstift (1) einschlagen
r Untere Türhalterung mit Passkerbstift an der Außenseite am Kesselsockel montieren
Ä Innensechskant-Schrauben M6x12 (2) nur leicht anziehen
r Beilagscheibe am Passkerbstift positionieren
Montage | 6
43
