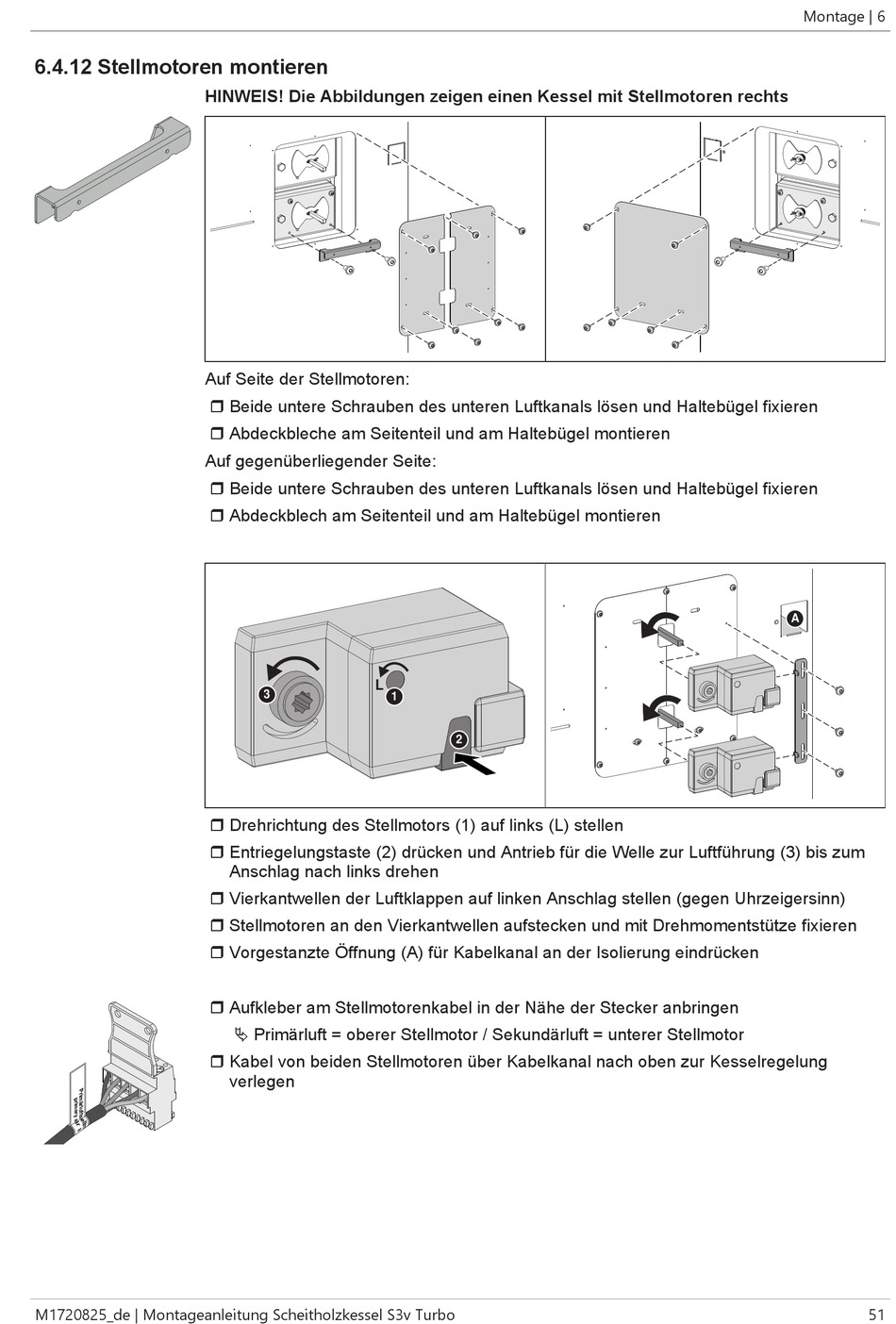

6.4.12 Stellmotoren montieren
M1720825_de | Montageanleitung Scheitholzkessel S3v Turbo
HINWEIS! Die Abbildungen zeigen einen Kessel mit Stellmotoren rechts
Auf Seite der Stellmotoren:
r Beide untere Schrauben des unteren Luftkanals lösen und Haltebügel fixieren
r Abdeckbleche am Seitenteil und am Haltebügel montieren
Auf gegenüberliegender Seite:
r Beide untere Schrauben des unteren Luftkanals lösen und Haltebügel fixieren
r Abdeckblech am Seitenteil und am Haltebügel montieren
3
r Drehrichtung des Stellmotors (1) auf links (L) stellen
r Entriegelungstaste (2) drücken und Antrieb für die Welle zur Luftführung (3) bis zum
Anschlag nach links drehen
r Vierkantwellen der Luftklappen auf linken Anschlag stellen (gegen Uhrzeigersinn)
r Stellmotoren an den Vierkantwellen aufstecken und mit Drehmomentstütze fixieren
r Vorgestanzte Öffnung (A) für Kabelkanal an der Isolierung eindrücken
r Aufkleber am Stellmotorenkabel in der Nähe der Stecker anbringen
Ä Primärluft = oberer Stellmotor / Sekundärluft = unterer Stellmotor
r Kabel von beiden Stellmotoren über Kabelkanal nach oben zur Kesselregelung
verlegen
L
1
2
Montage | 6
A
51
