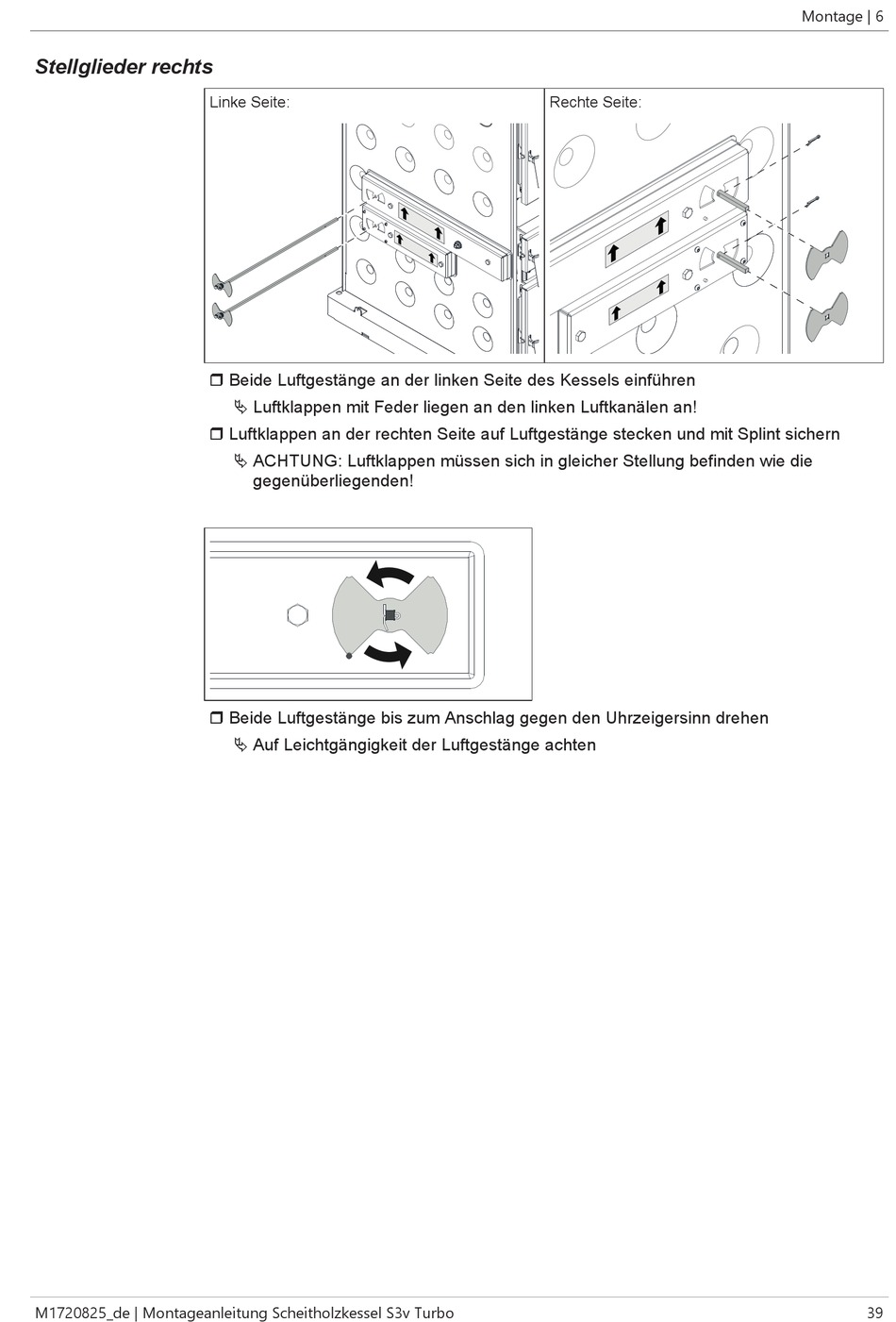

Stellglieder rechts
M1720825_de | Montageanleitung Scheitholzkessel S3v Turbo
Linke Seite:
r Beide Luftgestänge an der linken Seite des Kessels einführen
Ä Luftklappen mit Feder liegen an den linken Luftkanälen an!
r Luftklappen an der rechten Seite auf Luftgestänge stecken und mit Splint sichern
Ä ACHTUNG: Luftklappen müssen sich in gleicher Stellung befinden wie die
gegenüberliegenden!
r Beide Luftgestänge bis zum Anschlag gegen den Uhrzeigersinn drehen
Ä Auf Leichtgängigkeit der Luftgestänge achten
Rechte Seite:
Montage | 6
39
