3.4.1 Verbindungsleitung zum Kamin
3.4.2 Zugbegrenzer
M1720825_de | Montageanleitung Scheitholzkessel S3v Turbo
Anforderungen an die Verbindungsleitung:
▪ auf kürzestem Weg und steigend zum Kamin (Empfehlung 30-45°)
▪ wärmegedämmt
1)
MFeuV
(Deutschland)
400
2
[mm]
1. FeuV des jeweiligen Bundeslandes beachten
2. Bauteil aus brennbarem Baustoff
3. nichtbrennbares Dämmmaterial
4. Strahlungsschutz mit Hinterlüftung

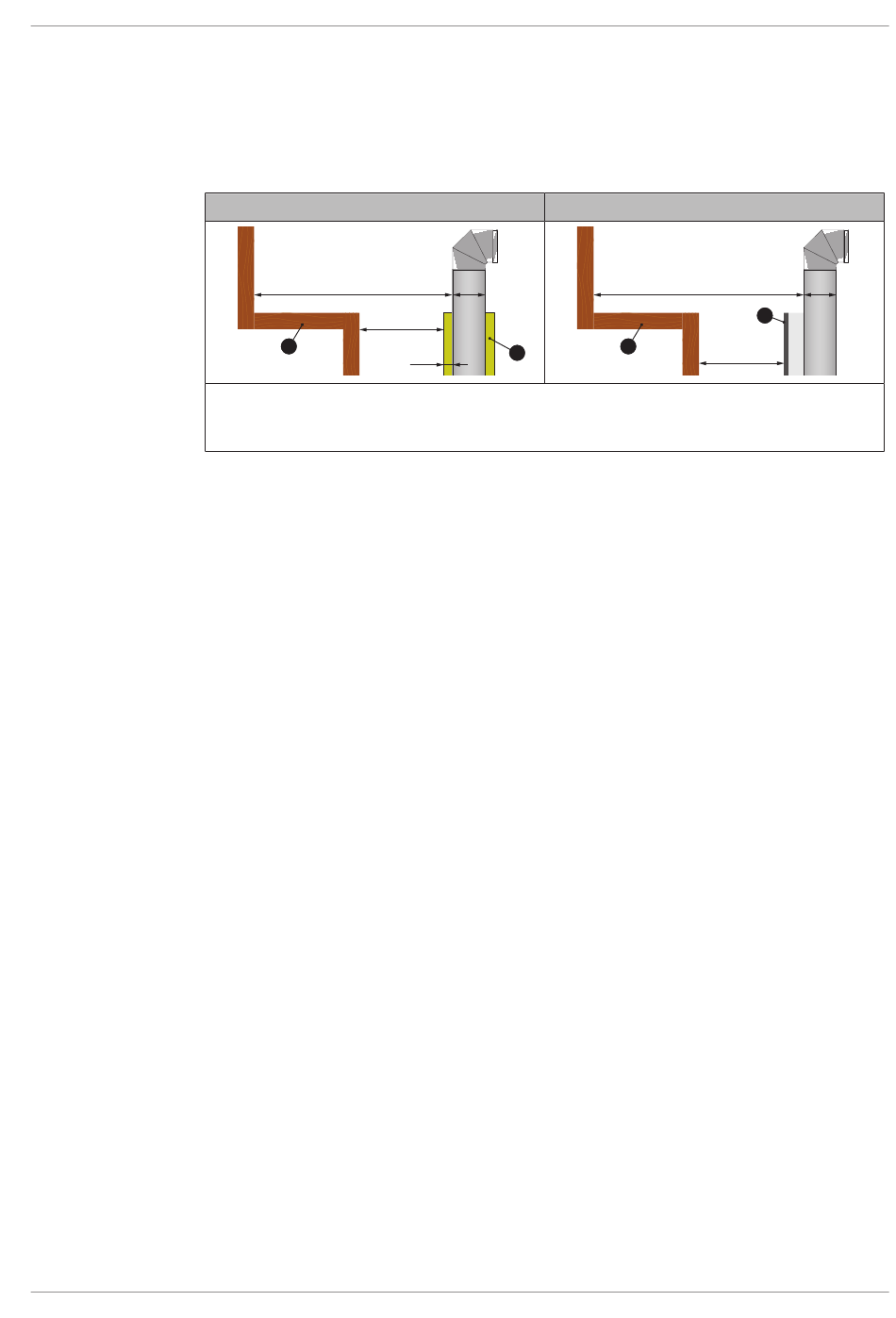

Mindestabstand zu brennbaren Baustoffen gemäß MFeuV
▪ 400 mm ohne Wärmedämmung
▪ 100 mm bei mindestens 20 mm Wärmedämmung
Mindestabstand zu brennbaren Baustoffen gemäß EN 15287-1 und EN 15287-2:
▪ 3 x nominaler Durchmesser der Verbindungsleitung, mindestens aber 375 mm (NM)
▪ 1,5 x nominaler Durchmesser der Verbindungsleitung bei Strahlungsschutz mit
Hinterlüftung, mindestens aber 200 mm (NM)
HINWEIS! Die Mindestabstände sind entsprechend den regional geltenden Normen
und Richtlinien einzuhalten
Generell wird der Einbau eines Zugbegrenzers empfohlen. Wird der im Kapitel „Daten zur
Auslegung des Abgassystems" angeführte maximal zulässige Förderdruck überschritten,
ist der Einbau eines Zugbegrenzers erforderlich.
Die Anbringung des Zugbegrenzers wird direkt unter der Einmündung der Abgasleitung in
den Kamin empfohlen, da hier ein ständiger Unterdruck gewährleistet ist und
Staubaustritt aus dem Zugbegrenzer größtenteils verhindert wird. Ist kein Einbau in den
Kamin möglich, muss der Zugbegrenzer in der Verbindungsleitung zum Kamin eingebaut
werden.
D
100
3
20
[mm]
Ausführungshinweise | 3
EN 15287-1 und EN 15287-2
3 x D
(min. 375)
4
1,5 x D
2
(min. 200)
1)
(Deutschland):
D
11
