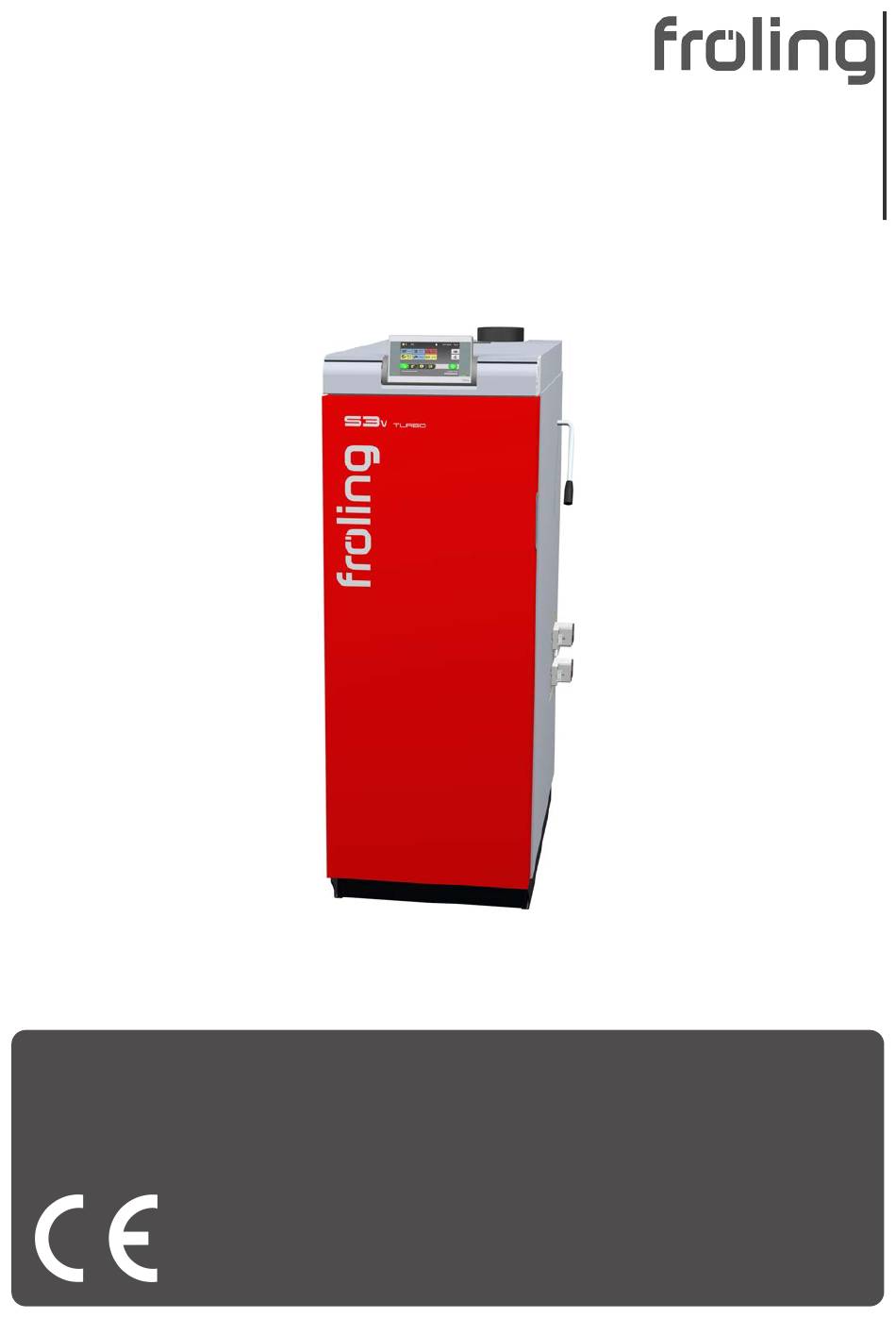

- Seite 1 Bedienungsanleitung Scheitholzkessel S3v Turbo Deutschsprachige Original-Bedienungsanleitung für den Bediener! Anweisungen und Sicherheitshinweise lesen und beachten! Technische Änderungen, Druck- und Satzfehler vorbehalten! B1130725_de | Ausgabe 18.04.2025...
- Seite 2 4.7 Kessel am Touchdisplay bedienen ....................... 34 4.7.1 Übersicht des Touchdisplays ....................34 4.7.2 Informationsanzeigen auswählen .................... 40 4.7.3 Betriebsart des Kessels ändern ....................42 4.7.4 Datum und Uhrzeit ändern....................... 42 4.7.5 Gewünschte Boilertemperatur ändern ..................43 B1130725_de | Bedienungsanleitung Scheitholzkessel S3v Turbo...
- Seite 3 6.1 Allgemeine Störung an der Spannungsversorgung ................70 6.1.1 Verhalten der Anlage nach Stromausfall ................. 70 6.2 Erhöhter Reinigungsaufwand der Abgaswege..................70 6.3 Übertemperatur ............................. 71 6.4 Störungen mit Störmeldung ........................71 6.4.1 Vorgehensweise bei Störmeldungen ..................72 B1130725_de | Bedienungsanleitung Scheitholzkessel S3v Turbo...
- Seite 4 Darüber hinaus können Sie die Garantiebedingungen dem beiliegenden Garantiepass entnehmen. 1.1 Funktionsbeschreibung Der Fröling S3v Turbo ist ein Holzkessel für die Verfeuerung von Stückholz in nichtkondensierender Betriebsweise. Über die hinter der wärmegedämmten Tür befindlichen Fülltür an der Vorderseite des Kessels wird der Füllraum mit Brennstoff beschickt.
- Seite 5 1.2 Produktübersicht S3v Turbo Bedienteil Lambdatronic S 3200, WOS-Hebel Ü "Übersicht des Touchdisplays" [} 34] Wartungsübersicht Stellmotoren Isoliertür Hauptschalter Fülltür Service-Schnittstelle Anheiztür Sicherheitstemperaturbegrenzer STB Automatische Zündung (optional) Wärmetauscherdeckel Brennkammertür Abgasfühler Füllraum mit Brennkammerschürzen Lambdasonde Brennkammer B1130725_de | Bedienungsanleitung Scheitholzkessel S3v Turbo...
- Seite 6 Die gefährliche Situation kann eintreten und führt, wenn die Maßnahmen nicht befolgt werden, zu leichten oder geringfügigen Verletzungen. HINWEIS Die gefährliche Situation kann eintreten und führt, wenn die Maßnahmen nicht befolgt werden, zu Sach- oder Umweltschäden. B1130725_de | Bedienungsanleitung Scheitholzkessel S3v Turbo...
- Seite 7 Zutritt für Unbefugte verboten Warnung vor heißer Oberfläche Warnung vor gefährlicher elektrischer Spannung Warnung vor gefährlichem oder Warnung vor automatischem reizendem Stoff Anlaufen des Kessels Warnung vor Verletzung an Finger oder Hand, automatischer Ventilator B1130725_de | Bedienungsanleitung Scheitholzkessel S3v Turbo...
- Seite 8 Beeinträchtigungen der Abgasanlage, wie z.B. schlechter Reinigungszustand des Abgasrohres oder unzureichender Kaminzug können zu schwerwiegender Störung der Verbrennung (z.B. spontane Entzündung von Schwelgasen / Verpuffung) führen! Daher gilt: r Nur eine einwandfrei funktionierende Abgasanlage garantiert den optimalen Betrieb des Kessels! B1130725_de | Bedienungsanleitung Scheitholzkessel S3v Turbo...
- Seite 9 Sicherheit | 2 2.4 Bestimmungsgemäße Verwendung Der Fröling Scheitholzkessel S3v Turbo ist ausschließlich für das Aufheizen von Heizungswasser bestimmt. Es dürfen nur jene Brennstoffe verwendet werden, die im Abschnitt "Zulässige Brennstoffe" definiert sind. Die Anlage darf nur in technisch einwandfreiem Zustand sowie bestimmungsgemäß, sicherheits- und gefahrenbewusst benutzt werden! Die Inspektions- und Reinigungsintervalle der Bedienungsanleitung sind zu beachten.
- Seite 10 ▪ Beim Verbrennen von Holzbriketts kann es trotz der Einstellungen für trockenen Brennstoff zu Problemen in der Verbrennung kommen. In dem Fall sind Nachbesserungen durch fachkundiges Personal notwendig. Kontaktieren Sie hierfür den Fröling Werkskundendienst oder Ihren Installateur! B1130725_de | Bedienungsanleitung Scheitholzkessel S3v Turbo...
- Seite 11 Bediener die Anweisungen in der Dokumentation gelesen und verstanden haben. 2.6 Schutzausrüstung des Bedienpersonals Für persönliche Schutzausrüstung gemäß den Vorschriften zur Unfallverhütung sorgen! ▪ Bei Bedienung, Inspektion und Reinigung: - geeignete Arbeitsbekleidung - Schutzhandschuhe - Festes Schuhwerk - Staubmaske B1130725_de | Bedienungsanleitung Scheitholzkessel S3v Turbo...
- Seite 12 SICHERHEITSTEMPERATURBEGRENZER (STB) (Schutz bei Überhitzung) Der STB schaltet die Feuerung bei einer Kesseltemperatur von 105°C aus. Die Pumpen laufen weiter. Sobald die Temperatur unter ca. 75°C gesunken ist, kann der STB mechanisch entriegelt werden: B1130725_de | Bedienungsanleitung Scheitholzkessel S3v Turbo...
- Seite 13 Nicht normgerechte Brennstoffe können zu schwerwiegender Störung der Verbrennung (z.B. spontane Entzündung von Schwelgasen / Verpuffung) und in weiterer Folge zu schwersten Unfällen führen! Daher gilt: r Nur Brennstoffe verwenden, die im Abschnitt „Zulässige Brennstoffe“ dieser Bedienungsanleitung angegeben sind. B1130725_de | Bedienungsanleitung Scheitholzkessel S3v Turbo...
- Seite 14 Innerhalb eines entsprechenden Zeitraums kontrollieren, ob automatische Zündung erfolgreich durchgeführt wurde Ä Fa. Fröling kann aufgrund unterschiedlicher Beschaffenheit des Brennstoffs nicht für einen erfolgreichen automatischen Zündversuch garantieren! Für daraus resultierende Schäden haftet der Hersteller / Lieferant nicht! B1130725_de | Bedienungsanleitung Scheitholzkessel S3v Turbo...
- Seite 15 Alle Türen am Kessel geschlossen halten r Aufstellungsraum belüften r Brandschutztür und Türen zu Wohnräumen schließen r Feuer abbrennen und Kessel abkühlen lassen Empfehlung: Rauchmelder und CO-Melder in der Nähe der Anlage installieren. B1130725_de | Bedienungsanleitung Scheitholzkessel S3v Turbo...
- Seite 16 Empfehlung: Rauchmelder und CO-Melder in der Nähe der Anlage installieren. 2.9.4 Brand der Anlage GEFAHR Bei Brand der Anlage: Lebensgefahr durch Feuer und giftige Gase Verhalten im Brandfall: r Aufstellungsraum des Kessels verlassen und Türe schließen r Bauseitigen NOT-HALT-Schalter betätigen r Feuerwehr verständigen B1130725_de | Bedienungsanleitung Scheitholzkessel S3v Turbo...
- Seite 17 ▪ Schutz der Anlage vor Verbiss und Einnisten von Tieren (z. B. Nagern) ▪ Keine entzündlichen Materialien in Umgebung der Anlage ▪ Nationale und regionale Vorschriften für die Installation von Rauch- und Kohlenmonoxidmeldern beachten B1130725_de | Bedienungsanleitung Scheitholzkessel S3v Turbo...
- Seite 18 (Behörde, Kaminkehrer, …) zu klären. 3.3.2 Raumluftabhängige Betriebsweise Die Verbrennungsluft wird dem Aufstellungsort entnommen. Das drucklose Nachströmen der benötigten Luftmenge muss entsprechend sichergestellt sein. Kessel im raumluftabhängigen Betrieb Luftsaugende Anlage (z. B. Zentralstaubsauganlage, Wohnraumlüftung) Unterdrucküberwachung Verbrennungsluftzufuhr von außen B1130725_de | Bedienungsanleitung Scheitholzkessel S3v Turbo...
- Seite 19 Betrieb aller mechanischen und natürlichen Be- und Entlüftungsanlagen ausreichende Verbrennungsluft nachströmen kann. Dabei muss der Aufstellungsort ein Mindestvolumen entsprechend den regional gültigen Normen aufweisen. Normenhinweis Österreich: OIB-Richtlinie 3 – Hygiene, Gesundheit und Umweltschutz Deutschland: Muster-Feuerungsverordnung (MFeuV) B1130725_de | Bedienungsanleitung Scheitholzkessel S3v Turbo...
- Seite 20 < 0,05 (0,3) 1. Zur Berechnung des spezifischen Anlagenvolumens ist bei Anlagen mit mehreren Wärmeerzeugern die kleinste Einzelheizleistung einzusetzen. 2. Bei Anlagen mit mehreren Wärmeerzeugern mit unterschiedlichen spezifischen Wasserinhalten ist der jeweils kleinste spezifische Wasserinhalt maßgebend. B1130725_de | Bedienungsanleitung Scheitholzkessel S3v Turbo...
- Seite 21 ▪ Nur jene Bereiche mit frostgeschütztem Wärmeträgermedium füllen, die von möglichem Frost betroffen sind (TIPP: Systemtrennung) ▪ Dosierung des Frostschutzes gemäß Angaben des Herstellers regelmäßig prüfen ▪ Frostgeschütztes Wärmeträgermedium nach Ablauf der Haltbarkeit entsorgen und Anlage neu befüllen B1130725_de | Bedienungsanleitung Scheitholzkessel S3v Turbo...
- Seite 22 Ausdehnungsgefäßen (z.B. ohne Membran) bringen Sauerstoff der Luft über die Wasseroberfläche ein, wodurch es zu einer Korrosionsgefährdung für die angeschlossenen Anlagenkomponenten kommt. Diese Anlagen bieten keine Sauerstoffentfernung im Sinne eines Korrosionsschutzes gemäß VDI 2035 und dürfen aus korrosionstechnischer Sicht nicht eingesetzt werden. B1130725_de | Bedienungsanleitung Scheitholzkessel S3v Turbo...
- Seite 23 Kessels Abgastemperaturen auftreten können, die niedriger als 160 K über der Raumtemperatur sind. HINWEIS! Weitere Hinweise zu Normen und Vorschriften sowie die Abgastemperaturen im gereinigten Zustand und die weiteren Abgaswerte sind den technischen Daten der Montageanleitung zu entnehmen! B1130725_de | Bedienungsanleitung Scheitholzkessel S3v Turbo...
- Seite 24 ▪ Im Zuge der Inbetriebnahme wird eine einmalige Einschulung des Betreibers/ Bedienpersonals durchgeführt. Die Anwesenheit der betreffenden Person(en) ist für die ordnungsgemäße Übergabe des Produktes erforderlich! HINWEIS Austritt von Kondenswasser während der ersten Aufheizphase stellt keine Funktionsstörung dar. r Tipp: Eventuell Putztücher zurecht legen! B1130725_de | Bedienungsanleitung Scheitholzkessel S3v Turbo...
- Seite 25 (je 5 – 10 Mal auf und ab) Ä Wärmetauscherrohre werden abgereinigt 4.3.2 Zündrohr kontrollieren (bei automatischer Zündung) r Vor Befüllen des Füllraums Zündrohr (A) der automatischen Zündung auf Verschmutzung kontrollieren und ggf. reinigen B1130725_de | Bedienungsanleitung Scheitholzkessel S3v Turbo...
- Seite 26 Pufferspeicher um ca. 20°C erwärmt werden soll. Ü "Nachlegemengenberechnung" [} 27] oder Ü "Richtige Brennstoffmenge ermitteln" [} 28] Drei oder vier Striche im Puffer-Ladestatus bedeuten, dass der Pufferspeicher nur wenig bis keine zusätzliche Wärme aufnehmen kann. In diesem Fall kein Brennmaterial nachfüllen! B1130725_de | Bedienungsanleitung Scheitholzkessel S3v Turbo...
- Seite 27 Grafische Darstellung der benötigten Nachlegemenge Auswahl des Brennstoffs ▪ Weichholz ▪ Mischholz ▪ Hartholz Benötigte Nachlegemenge in kg, z. B. ▪ ca. 17 kg Brennstoff um 2000 l Puffer vollständig zu laden ▪ Ausreichend Wärme verfügbar, nicht anheizen/nachlegen B1130725_de | Bedienungsanleitung Scheitholzkessel S3v Turbo...
- Seite 28 Benötigte Energie / Energieinhalt des Brennstoffes = Brennstoffmenge 69,8 kWh / 3,8 kWh/kg = 18,4 kg Für das Erwärmen eines 2000 Liter Pufferspeichers von 50 °C auf 80 °C werden ca. 18,4 kg Buchenholz (w=20%) benötigt. B1130725_de | Bedienungsanleitung Scheitholzkessel S3v Turbo...
- Seite 29 Buche (Beispiel für Hartholz) und Fichte (Beispiel für Weichholz) mit einem Wassergehalt von ca. 20%. Bezogen auf unser vorheriges Beispiel mit Fichte würde sich bei einem S3v Turbo 30 also ein Füllgrad von cirka zwei Drittel ergeben. Füllgrad Gewicht bei Füllgrad...
- Seite 30 Empfehlung: Asche auf Brennkammer nicht bei jedem Anheizen entfernen, sondern nur, wenn mittlere Lochreihe (2) der Brennkammerschürzen nicht mehr sichtbar ist. Durch eine gleichmäßige Ascheschicht wird die Brennkammer geschützt und das Anheizen funktioniert besser. B1130725_de | Bedienungsanleitung Scheitholzkessel S3v Turbo...
- Seite 31 Ü "Richtige Brennstoffmenge ermitteln" [} 28] – Definition – klein gespaltenes Scheitholz: ▪ Max. Kantenlänge von 10 cm an der Schnittseite ▪ Scheitholz mit einer Länge von ca. 50 cm der Länge nach in Füllraum einlegen B1130725_de | Bedienungsanleitung Scheitholzkessel S3v Turbo...
- Seite 32 Ä Fa. Fröling kann aufgrund unterschiedlicher Beschaffenheit des Brennstoffs nicht für einen erfolgreichen automatischen Zündversuch garantieren! Für daraus resultierende Schäden haftet der Hersteller / Lieferant nicht! r Taste „Scheitholz zünden“ am Grundbild wählen B1130725_de | Bedienungsanleitung Scheitholzkessel S3v Turbo...
- Seite 33 Zündung zu aktivieren. ▪ Nach Ablauf der eingestellten Sicherheitszeit bleibt der Kessel solange im Zustand „Zünden Warten“, bis der eingestellte Zeitpunkt für das automatische Zünden erreicht ist. HINWEIS! Siehe Bedienungsanleitung der Kesselregelung! B1130725_de | Bedienungsanleitung Scheitholzkessel S3v Turbo...
- Seite 34 Anzeige und Ändern der aktuellen Betriebsart des Kessels Ü "Betriebsart des Kessels ändern" [} 42] Anzeige-Symbole zur Verwendung von froeling-connect Ü "Anzeige-Symbole für froeling-connect / Fernschalten" [} 36] Helligkeitssensor für die automatische Anpassung der Display-Helligkeit Status-LED zum Anzeigen des aktuellen Anlagenzustandes B1130725_de | Bedienungsanleitung Scheitholzkessel S3v Turbo...
- Seite 35 Aufrufen des Schnellauswahlmenüs. Auswahl der Funktionen abhängig von Bedienerebene, Konfiguration und aktuellem Zustand. Parameter kann durch Antippen verändert werden (Auswahlliste oder Nummernblock) Aufrufen der Systemmenüs. Menüanzeige abhängig von Bedienerebene sowie Konfiguration Zurück zur übergeordneten Menüebene. B1130725_de | Bedienungsanleitung Scheitholzkessel S3v Turbo...
- Seite 36 Der Verbindungsstatus zu „froeling-connect“ wird im Infomenü angezeigt. r Infomenü im Grundbild antippen und zum Menü „froeling-connect“ navigieren Ä Im unteren Bereich wird der Verbindungsstatus angezeigt (verbunden, deaktiviert, …) HINWEIS! Eine detaillierte Beschreibung des Verbindungsstatus sowie Fehlerbehebungen der Bedienungsanleitung des „froeling-connect“ entnehmen B1130725_de | Bedienungsanleitung Scheitholzkessel S3v Turbo...
- Seite 37 Sind z.B.: mehrere Heizkreise vorhanden, wird mit „Pfeil-Rechts“ und „Pfeil- Links“ zum gewünschten Heizkreis navigiert. Jeweiligen Reiter zum Vornehmen von Einstellungen in den Menüs antippen. Symbol Reiter Zustand Temperaturen Zeiten Service Allgemeine Einstellungen Solar Wärmemengenzähler B1130725_de | Bedienungsanleitung Scheitholzkessel S3v Turbo...
- Seite 38 Anfangs- und Endzeit mit „Pfeil-Auf“ und „Pfeil-Ab“ einstellen und durch Tippen auf das „Bestätigen“-Symbol speichern Das eingestellte Zeitfenster wird für alle ausgewählten Wochentage übernommen. Ein bereits übernommenes Zeitfenster wird durch Tippen auf das nebenstehende „Papierkorb“-Symbol gelöscht. B1130725_de | Bedienungsanleitung Scheitholzkessel S3v Turbo...
- Seite 39 Fehleranzeige Auflistung aller anstehenden Störungen an Kessel mit Vorgehensweisen zur Behebung. Einstellungsassistent Erstes Einschalten: Einstellen von Sprache, Herstellernummer, Datum und Uhrzeit Connect: Einstellen der kesselseitig erforderlichen Parameter zur Nutzung von „froeling-connect.com“ (IP-Adresse, Displaypasswort, …) B1130725_de | Bedienungsanleitung Scheitholzkessel S3v Turbo...
- Seite 40 Senke des Differenzreglers System CPU/RAM-Auslastung Anzeige der Auslastung des Prozessors (CPU) sowie des Arbeitsspeichers (RAM) in Prozent 1. Durch diese Auswahl werden zwei Kacheln zusammengeführt, wodurch sich die maximale Anzahl an Informationsanzeigen reduziert! B1130725_de | Bedienungsanleitung Scheitholzkessel S3v Turbo...
- Seite 41 Betreiben der Anlage | 4 Bei Verwendung von mehr als zwei Pufferfühlern ist eine Informationsanzeige mit Puffertemperaturen gemäß der Anzahl an Fühlern möglich. Die Darstellung erfolgt in einer über zwei Flächen verlaufenden Informationsanzeige. B1130725_de | Bedienungsanleitung Scheitholzkessel S3v Turbo...
- Seite 42 4.7.4 Datum und Uhrzeit ändern Zum Ändern von Datum und Uhrzeit am Grundbild auf das angezeigte Datum sowie die Uhrzeit tippen. Jeweilige Einstellung mit „Pfeil-Auf“ und „Pfeil-Ab“ anpassen und durch Tippen auf das „Bestätigen-Symbol“ übernehmen. B1130725_de | Bedienungsanleitung Scheitholzkessel S3v Turbo...
- Seite 43 HINWEIS! Ist diese Auswahl in der Informationsanzeige am Grundbild nicht konfiguriert, die Komponente im Systemmenü aufrufen. 4.7.7 Einmaliges Extraladen aller vorhandenen Boiler Bei mehreren Boilern wird durch die Funktion „Extraladen“ im Schnellauswahlmenü ein einmaliges Extraladen aller vorhandenen Boiler gestartet. Ü "Schnellauswahlmenü" [} 39] B1130725_de | Bedienungsanleitung Scheitholzkessel S3v Turbo...
- Seite 44 (Pumpe aus, Mischer fährt zu) Außentemperatur, unter der die Fällt die Außentemperatur im Absenkbetrieb Heizkreispumpe im Absenkbetrieb einschaltet (Standard: 22:00 – 06:00) unter den einstellten (Standard: 7°C) Wert wird der Heizkreis aktiviert (Pumpe ein, Mischer regelt gemäß Heizkennlinie) B1130725_de | Bedienungsanleitung Scheitholzkessel S3v Turbo...
- Seite 45 Ist die Heizkennlinie zu ändern, den gewünschten Punkt bei einem Hochtemperaturkreis nie mehr als 5°C, bei einem Niedertemperaturkreis nie mehr als 3°C verändern. Nach erfolgter Änderung ein paar Tage abwarten und je nach Wohlbefinden weitere Änderungen vornehmen! B1130725_de | Bedienungsanleitung Scheitholzkessel S3v Turbo...
- Seite 46 Begrenzung auf die eingestellte Raumtemperatur geregelt. Ein vorzeitiges Abbrechen dieser Funktion ist durch Aktivieren einer anderen Betriebsart/Funktion möglich. Dauer- Der Heizkreis wird bis zum Aktivieren einer absenken anderen Betriebsart/Funktion auf die eingestellte Absenktemperatur geregelt. B1130725_de | Bedienungsanleitung Scheitholzkessel S3v Turbo...
- Seite 47 Die Bezeichnungen von Boiler, Puffer und Heizkreise können frei gewählt werden. Für die Benennung stehen max. 20 Zeichen zur Verfügung. r Im Systemmenü zum Menü „Anlage“ navigieren und das Untermenü „Umbenennung“ öffnen r Die gewünschte Komponente antippen und mithilfe der Tastatur umbenennen B1130725_de | Bedienungsanleitung Scheitholzkessel S3v Turbo...
- Seite 48 Boiler nicht geladen wird. Die eventuell eingestellte Legionellen-Aufheizung bleibt weiterhin aktiv. Befindet sich das eingestellte Beginn-Datum in der Zukunft, ist das „Reisekoffer“-Symbol grün hinterlegt. Ist die eingestellte Beginnzeit des Urlaubsprogramms erreicht, wechselt der Kessel in die Betriebsart „Urlaub“ B1130725_de | Bedienungsanleitung Scheitholzkessel S3v Turbo...
- Seite 49 Betreiben der Anlage | 4 Durch Tippen auf das „Reisekoffer“-Symbol kann das Urlaubsprogramm vorzeitig beendet werden. Der Kessel wechselt anschließend in die zuvor aktivierte Betriebsart (Brauchwasser = Darstellung „Wasserhahn“, Automatik = Darstellung „Wasserhahn/ Heizkörper). B1130725_de | Bedienungsanleitung Scheitholzkessel S3v Turbo...
- Seite 50 Daher gilt: r Feuer abbrennen und Kessel abkühlen lassen, erst dann Hauptschalter ausschalten Ä Saugzug schaltet aus, wenn Betriebszustand "Feuer Aus" erreicht ist (Abgastemperatur < 80°C, Kesseltemperatur < 65°C) HINWEIS! Frostschutz-Funktion ist nicht mehr aktiv! B1130725_de | Bedienungsanleitung Scheitholzkessel S3v Turbo...
- Seite 51 Brennkammertür öffnen und Asche aus der Brennkammer mit Ascheschaufel entfernen r Ablagerungen an den seitlichen Wänden (A) mit Flachschaber entfernen r Asche neben Brennkammer mit Flachschaber in Aschelade befördern r Aschelade zu Entleerstelle transportieren Ä Feuerfesten Behälter mit Deckel verwenden B1130725_de | Bedienungsanleitung Scheitholzkessel S3v Turbo...
- Seite 52 4.10.2 Gussrost reinigen r Isoliertür und Füllraumtür öffnen r Zweiteiligen Gussrost entnehmen r Ascheablagerungen unter Gussrost entfernen, um einen einwandfreien Zutritt der Sekundärluft zu gewährleisten Ä Tipp: Aschesauger verwenden r Ablagerungen am Gussrost mit Bürste entfernen B1130725_de | Bedienungsanleitung Scheitholzkessel S3v Turbo...
- Seite 53 Schwelgasen / Verpuffung) und in weiterer Folge zu schwersten Unfällen und Sachschäden führen! Daher gilt: r Den Kessel entsprechend den Hinweisen reinigen. Dabei Anweisungen der Bedienungsanleitung des Kessels beachten! HINWEIS Wir empfehlen das Führen eines Wartungsbuches gemäß ÖNORM M7510! B1130725_de | Bedienungsanleitung Scheitholzkessel S3v Turbo...
- Seite 54 Reinigungsbürste (Ø54 x 1350) zur Reinigung des Wärmetauschers Flachschaber Schürstange Ascheschaufel Schlüssel für Türbeschläge Ascheschale Im Lieferumfang nicht enthalten: Gabel- oder Ringschlüssel SW 13 Schraubendreher-Satz (Kreuzschlitz, Schlitz, Torx T20) Aschesauger Kleiner Besen oder Reinigungsbürste B1130725_de | Bedienungsanleitung Scheitholzkessel S3v Turbo...
- Seite 55 Dichtheit der Türen prüfen Zündung) Aschestand im Kessel kontrollieren Schwelgaskanal reinigen WOS-Hebel betätigen Primärluftöffnungen kontrollieren Thermische Ablaufsicherung kontrollieren Wärmetauscherrohre reinigen Sicherheitsventil kontrollieren Abgastemperaturfühler reinigen Schnell-Entlüfter kontrollieren Abgasrohr reinigen Anlagendruck kontrollieren Zugreglerklappe prüfen Gussrost reinigen Saugzuggebläse reinigen B1130725_de | Bedienungsanleitung Scheitholzkessel S3v Turbo...
- Seite 56 Schnell-Entlüfter kontrollieren r Alle Schnellentlüfter des gesamten Heizungssystems regelmäßig auf Dichtheit kontrollieren Ä Bei Austritt von Flüssigkeiten Schnellentlüfter austauschen HINWEIS! Die Entlüftungskappe (A) muss lose sein (ca. zwei Umdrehungen aufschrauben), um eine korrekte Funktion zu gewährleisten. B1130725_de | Bedienungsanleitung Scheitholzkessel S3v Turbo...
- Seite 57 Bei problematischen Brennstoffen (z. B. hoher Aschegehalt) sind die Arbeiten entsprechend häufiger durchzuführen. Schwelgaskanal reinigen r Isoliertür und Füllraumtür öffnen r Saugzuggebläse ausschalten Ä Beschädigungen am Lüfterrad mit der Reinigungsbürste werden verhindert! r Schwelgaskanal mit kleiner Bürste reinigen B1130725_de | Bedienungsanleitung Scheitholzkessel S3v Turbo...
- Seite 58 Verkleidungsbleche aushängen r Primärluftöffnungen (A) auf Luftdurchlass kontrollieren und bei Bedarf reinigen r Innenwände mit Flachschaber (B) reinigen r Vorderes Luftleitblech aushängen und Schlitze reinigen Ä Zur Reinigung ev. den mitgelieferten Tür-Einstellschlüssel verwenden B1130725_de | Bedienungsanleitung Scheitholzkessel S3v Turbo...
- Seite 59 Ä Reinigungsbürste muss vor dem Hochziehen zur Gänze durchgestoßen werden! Ä Die Borsten können im Rohr nicht gedreht werden! r Ablagerungen an den seitlichen Wänden (C) neben Brennkammer mit Schürgerät entfernen r Asche neben Brennkammer mit Schürgerät in Aschelade befördern B1130725_de | Bedienungsanleitung Scheitholzkessel S3v Turbo...
- Seite 60 Fixierschraube lösen und Abgasfühler aus dem Abgasrohr herausziehen r Abgasfühler mit einem sauberen Tuch reinigen r Abgasfühler bei Montage soweit einschieben, dass noch ca. 20 mm des Fühlers aus der Buchse herausragen und mit Fixierschraube sichern B1130725_de | Bedienungsanleitung Scheitholzkessel S3v Turbo...
- Seite 61 Ä Je nach Verlegeart der Abgasrohre und Kaminzug die Reinigungsintervalle entsprechend dem Verschmutzungsgrad anpassen r Angefallene Asche aus Saugzuggehäuse entfernen, Ü "Saugzuggebläse reinigen" [} 62] Zugreglerklappe prüfen r Zugreglerklappe auf Leichtgängigkeit prüfen und bei Bedarf Lagerung der Klappe reinigen B1130725_de | Bedienungsanleitung Scheitholzkessel S3v Turbo...
- Seite 62 Einstellung auf Seite des Scharniers in Ordnung Ä Kein Widerstand spürbar: Scharnier nach hinten verschieben Ü "Türen einstellen" [} 63] Ä Widerstand bei einem Türspalt von mehr als 3 cm spürbar: Scharnier nach vorne verschieben Ü "Türen einstellen" [} 63] B1130725_de | Bedienungsanleitung Scheitholzkessel S3v Turbo...
- Seite 63 Spannexzenter mit Sechskantschlüssel (SW 32 mm) nach vorne oder hinten verschieben r Muttern am Scharnier festziehen WICHTIG: Verschlussblech und Scharnier oben und unten gleich ausrichten r Nach erfolgtem Einstellen Türen erneut auf Dichtheit prüfen, Ü "Dichtheit der Türen prüfen" [} 62] B1130725_de | Bedienungsanleitung Scheitholzkessel S3v Turbo...
- Seite 64 (z.B. hoher Aschegehalt) sind die Arbeiten entsprechend häufiger durchzuführen. r Gesamte Verbindungsleitung vor und nach elektrostatischem Partikelabscheider auf Verunreinigungen kontrollieren r Bei sichtbaren Belägen größer als 5 mm die Abgasleitung gemäß Herstellerangaben des elektrostatischen Partikelabscheiders reinigen B1130725_de | Bedienungsanleitung Scheitholzkessel S3v Turbo...
- Seite 65 Die nationalen und regionalen Bestimmungen hinsichtlich wiederkehrender Prüfung der Anlage sind zu beachten. In diesem Zusammenhang weisen wir darauf hin, dass gewerbliche Anlagen mit einer Nennwärmeleistung ab 50 kW in Österreich gemäß Feuerungsanlagen-Verordnung jährlich wiederkehrend zu prüfen sind! B1130725_de | Bedienungsanleitung Scheitholzkessel S3v Turbo...
- Seite 66 Ä WICHTIG: Die Dichtfläche der Kunststoffbuchse muss nach der Montage eben aufliegen ACHTUNG: ▪ Lambdasonde nicht mit Druckluft ausblasen ▪ Keine chemischen Reinigungsmittel (Bremsenreiniger, etc.) verwenden ▪ Vorsichtiger Umgang mit der Lambdasonde, kein „Abklopfen“ oder Reinigen mit Drahtbürste B1130725_de | Bedienungsanleitung Scheitholzkessel S3v Turbo...
- Seite 67 Der Brennstoff muss trocken, sauber und unbelastet (nicht gestrichen, verleimt, usw.) sein r Der Verbrennungsvorgang darf während der Messung nicht gestört werden Störungen des Verbrennungsvorgangs sind: - Öffnen der Kesseltüren - Schüren des Brenngutes - Abschalten des Saugzuges (z. B. durch zu wenig Wärmeabnahme) B1130725_de | Bedienungsanleitung Scheitholzkessel S3v Turbo...
- Seite 68 Messung an der vorgesehenen Messöffnung durchführen Ä Die Messbereitschaft wird am Display angezeigt Ä Dabei regelmäßig den Beharrungszustand kontrollieren: - Kesseltemperatur > 70 °C - Abgastemperatur im Bereich von ca. 170 °C B1130725_de | Bedienungsanleitung Scheitholzkessel S3v Turbo...
- Seite 69 5.8.2 Entsorgung von Anlagenkomponenten r Für umweltgerechte Entsorgung gemäß AWG (Österreich) bzw. länderspezifischer Vorschriften sorgen r Recyclebare Materialien können in getrenntem und gereinigtem Zustand der Wiederverwertung zugeführt werden r Die Brennkammer ist als Bauschutt zu entsorgen B1130725_de | Bedienungsanleitung Scheitholzkessel S3v Turbo...
- Seite 70 Wassergehalt verwenden Auffallend verkürzte Reinigungsintervalle r Zum Menü „Allgemeine Einstellungen“ navigieren Ä Im Menü „Brennstoffauswahl“ den Parameter „SH w<15%“ aktivieren HINWEIS! Siehe Bedienungsanleitung der Kesselregelung! HINWEIS! Bei Fragen kontaktieren Sie hierfür den Fröling Werkskundendienst oder Ihren Installateur! B1130725_de | Bedienungsanleitung Scheitholzkessel S3v Turbo...
- Seite 71 6.4 Störungen mit Störmeldung Wenn eine Störung ansteht und noch nicht behoben ist: r Status-LED signalisiert die Art der Störung - Orange blinkend: Warnung - Rot blinkend: Fehler oder Alarm r Störmeldung wird am Display angezeigt B1130725_de | Bedienungsanleitung Scheitholzkessel S3v Turbo...
- Seite 72 Durch Tippen auf das Abbrechen-Symbol wird die aktuelle Störung geschlossen und die Störungsliste angezeigt r Durch erneutes Tippen auf das Abbrechen-Symbol und Lesebestätigung aller Fehler gelangt man zurück zum Grundbild Ä Der Kessel befindet sich in der zuvor eingestellten Betriebsart B1130725_de | Bedienungsanleitung Scheitholzkessel S3v Turbo...
- Seite 73 Notizen B1130725_de | Bedienungsanleitung Scheitholzkessel S3v Turbo...
