M1720825_de | Montageanleitung Scheitholzkessel S3v Turbo

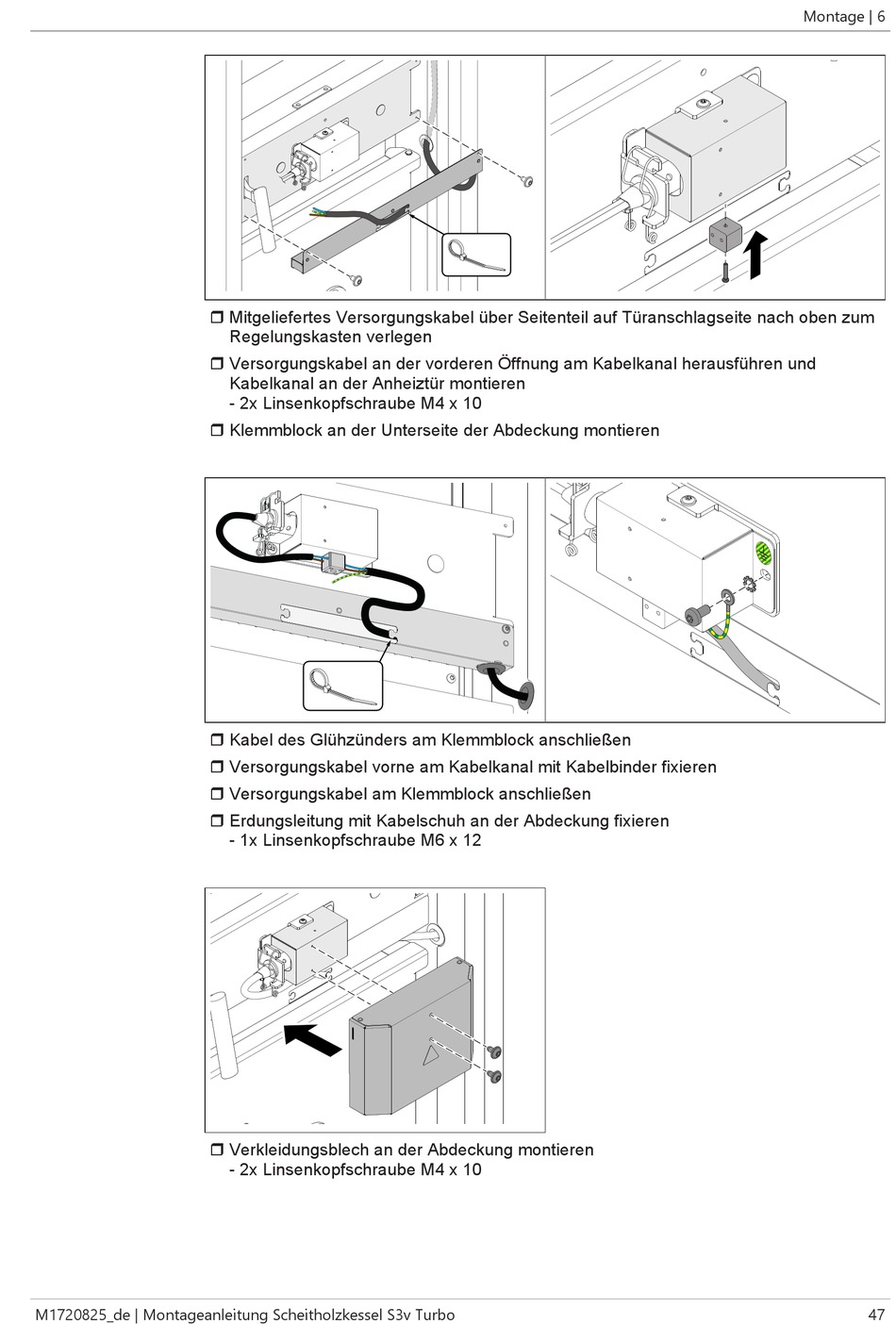

r Mitgeliefertes Versorgungskabel über Seitenteil auf Türanschlagseite nach oben zum
Regelungskasten verlegen
r Versorgungskabel an der vorderen Öffnung am Kabelkanal herausführen und
Kabelkanal an der Anheiztür montieren
- 2x Linsenkopfschraube M4 x 10
r Klemmblock an der Unterseite der Abdeckung montieren
r Kabel des Glühzünders am Klemmblock anschließen
r Versorgungskabel vorne am Kabelkanal mit Kabelbinder fixieren
r Versorgungskabel am Klemmblock anschließen
r Erdungsleitung mit Kabelschuh an der Abdeckung fixieren
- 1x Linsenkopfschraube M6 x 12
r Verkleidungsblech an der Abdeckung montieren
- 2x Linsenkopfschraube M4 x 10
Montage | 6
47
