6 | Montage
44

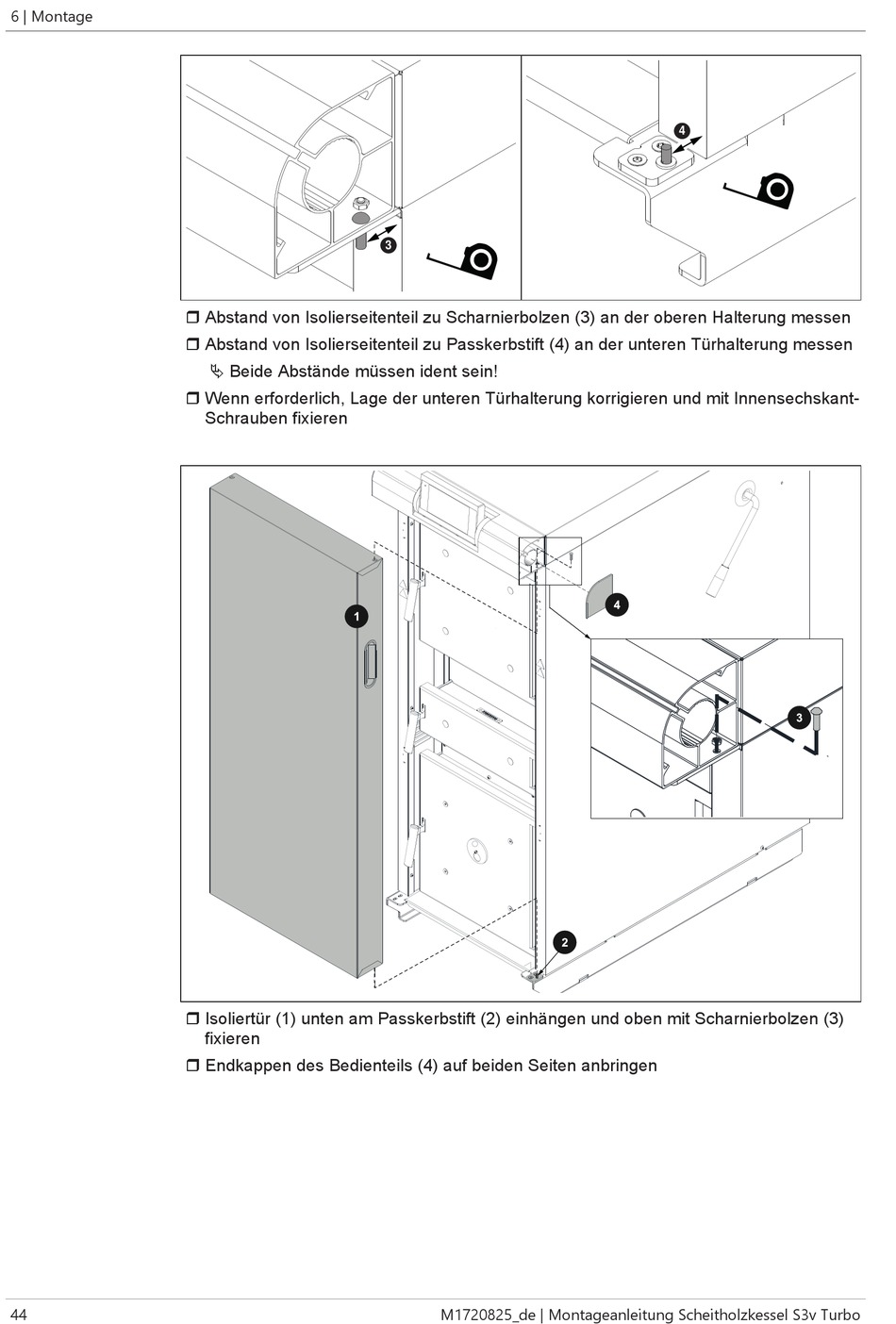

r Abstand von Isolierseitenteil zu Scharnierbolzen (3) an der oberen Halterung messen
r Abstand von Isolierseitenteil zu Passkerbstift (4) an der unteren Türhalterung messen
Ä Beide Abstände müssen ident sein!
r Wenn erforderlich, Lage der unteren Türhalterung korrigieren und mit Innensechskant-
Schrauben fixieren
r Isoliertür (1) unten am Passkerbstift (2) einhängen und oben mit Scharnierbolzen (3)
fixieren
r Endkappen des Bedienteils (4) auf beiden Seiten anbringen
3
M1720825_de | Montageanleitung Scheitholzkessel S3v Turbo
4
