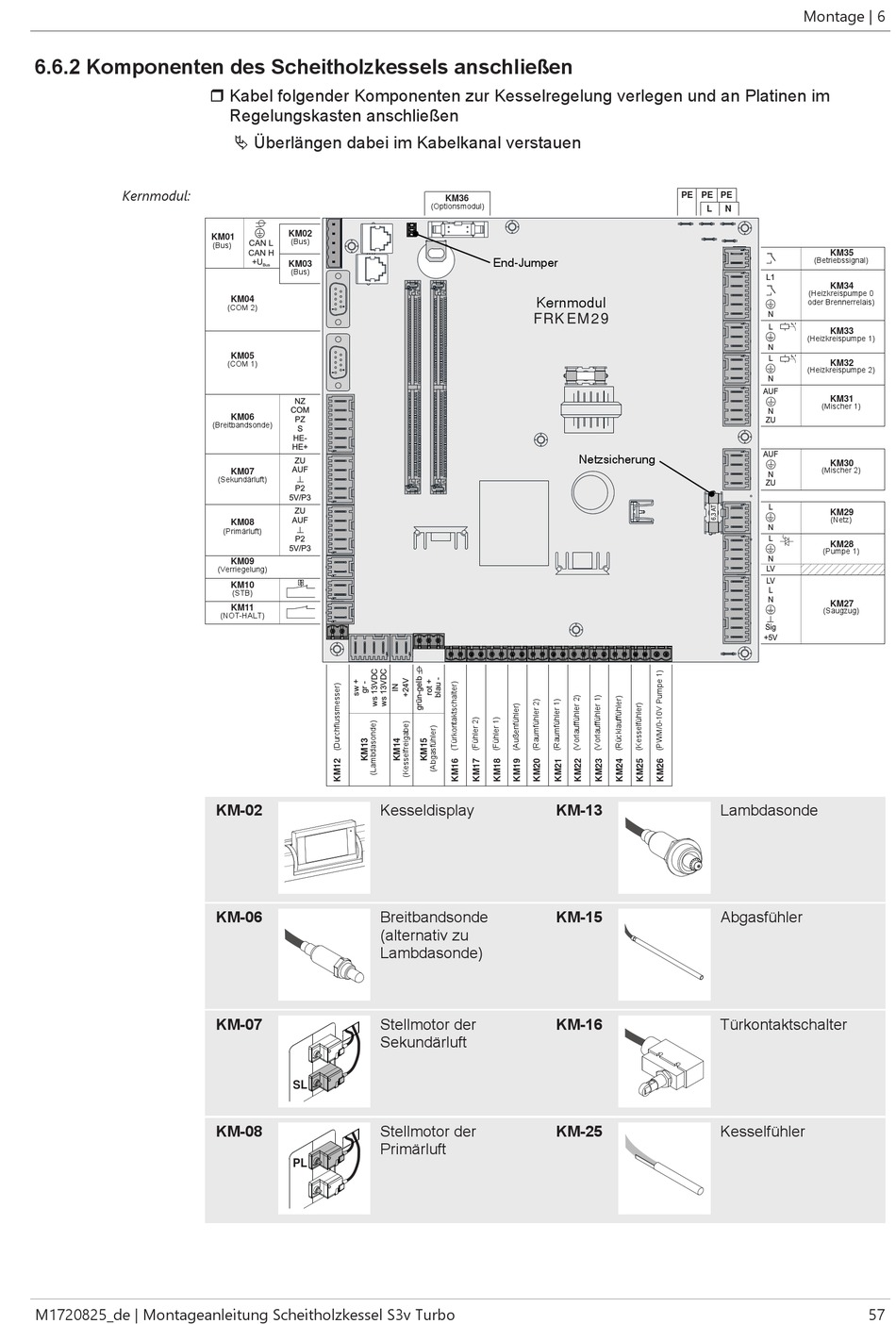

6.6.2 Komponenten des Scheitholzkessels anschließen
Kernmodul:
M1720825_de | Montageanleitung Scheitholzkessel S3v Turbo
r Kabel folgender Komponenten zur Kesselregelung verlegen und an Platinen im
Regelungskasten anschließen
Ä Überlängen dabei im Kabelkanal verstauen
KM02
KM01
(Bus)
(Bus)
KM03
(Bus)
KM04
(COM 2)
KM05
(COM 1)
NZ
COM
KM06
PZ
(Breitbandsonde)
S
HE-
HE+
ZU
AUF
KM07
(Sekundärluft)
P2
5V/P3
ZU
AUF
KM08
(Primärluft)
P2
5V/P3
KM09
(Verriegelung)
KM10
(STB)
KM11
(NOT-HALT)
KM-02
KM-06
KM-07
SL
KM-08
PL
KM36
(Optionsmodul)
End-Jumper
Kernmodul
FRKEM29
Kesseldisplay
Breitbandsonde
(alternativ zu
Lambdasonde)
Stellmotor der
Sekundärluft
Stellmotor der
Primärluft
PE
PE
PE
L
N
Netzsicherung
KM-13
Lambdasonde
KM-15
Abgasfühler
KM-16
Türkontaktschalter
KM-25
Kesselfühler
Montage | 6
KM35
(Betriebssignal)
L1
KM34
(Heizkreispumpe 0
oder Brennerrelais)
N
L
KM33
(Heizkreispumpe 1)
N
L
KM32
(Heizkreispumpe 2)
N
AUF
KM31
(Mischer 1)
N
ZU
AUF
KM30
(Mischer 2)
N
ZU
L
KM29
(Netz)
N
L
KM28
(Pumpe 1)
N
LV
LV
L
N
KM27
(Saugzug)
Sig
+5V
57
