6 | Montage

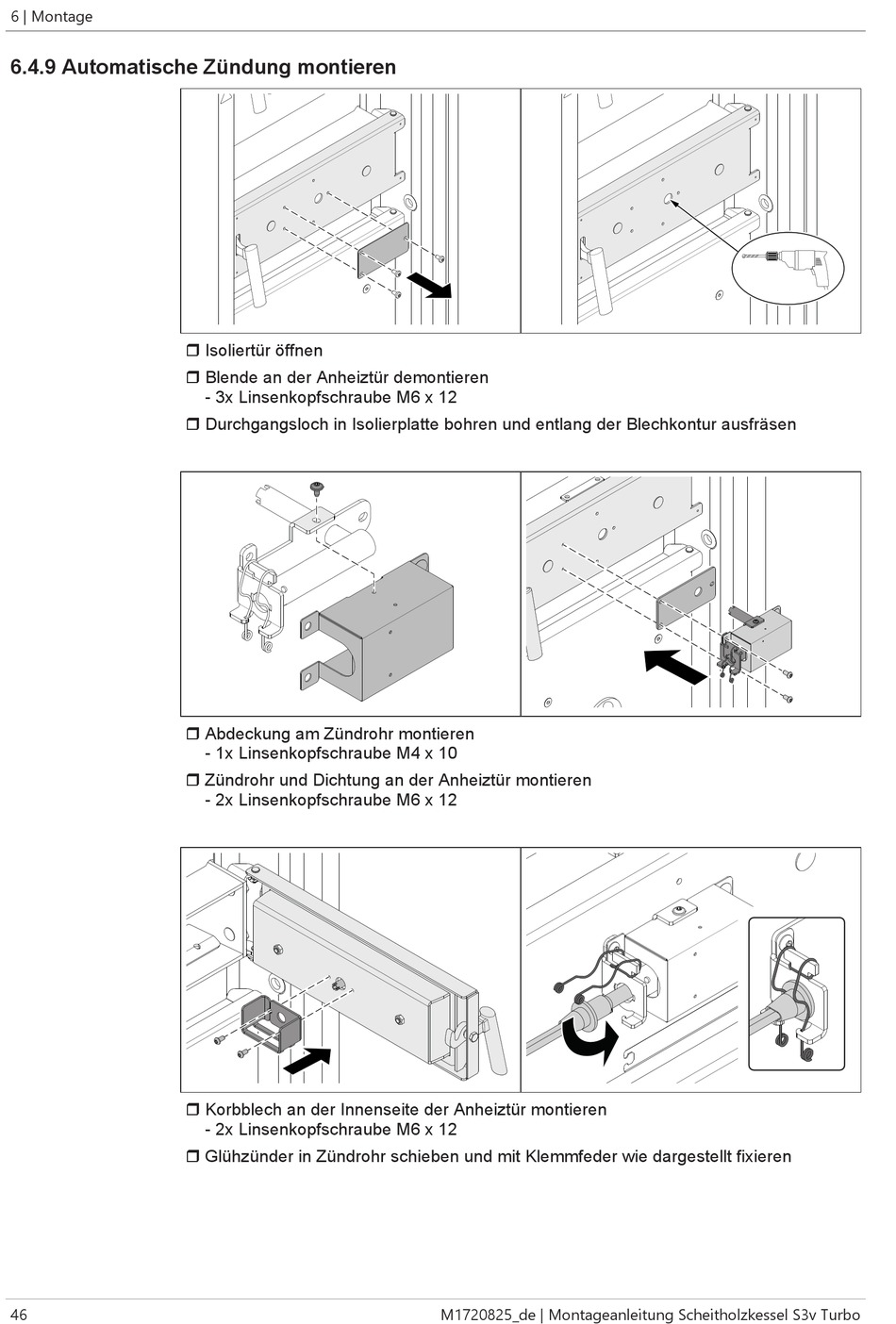

6.4.9 Automatische Zündung montieren
46
r Isoliertür öffnen
r Blende an der Anheiztür demontieren
- 3x Linsenkopfschraube M6 x 12
r Durchgangsloch in Isolierplatte bohren und entlang der Blechkontur ausfräsen
r Abdeckung am Zündrohr montieren
- 1x Linsenkopfschraube M4 x 10
r Zündrohr und Dichtung an der Anheiztür montieren
- 2x Linsenkopfschraube M6 x 12
r Korbblech an der Innenseite der Anheiztür montieren
- 2x Linsenkopfschraube M6 x 12
r Glühzünder in Zündrohr schieben und mit Klemmfeder wie dargestellt fixieren
M1720825_de | Montageanleitung Scheitholzkessel S3v Turbo
