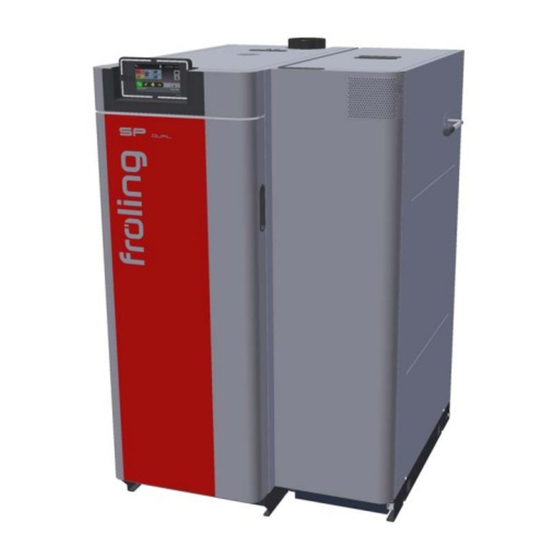

Froling SP Dual Montageanleitung

Kombikessel
Vorschau ausblenden Andere Handbücher für SP Dual:
Inhaltsverzeichnis

Werbung

Quicklinks

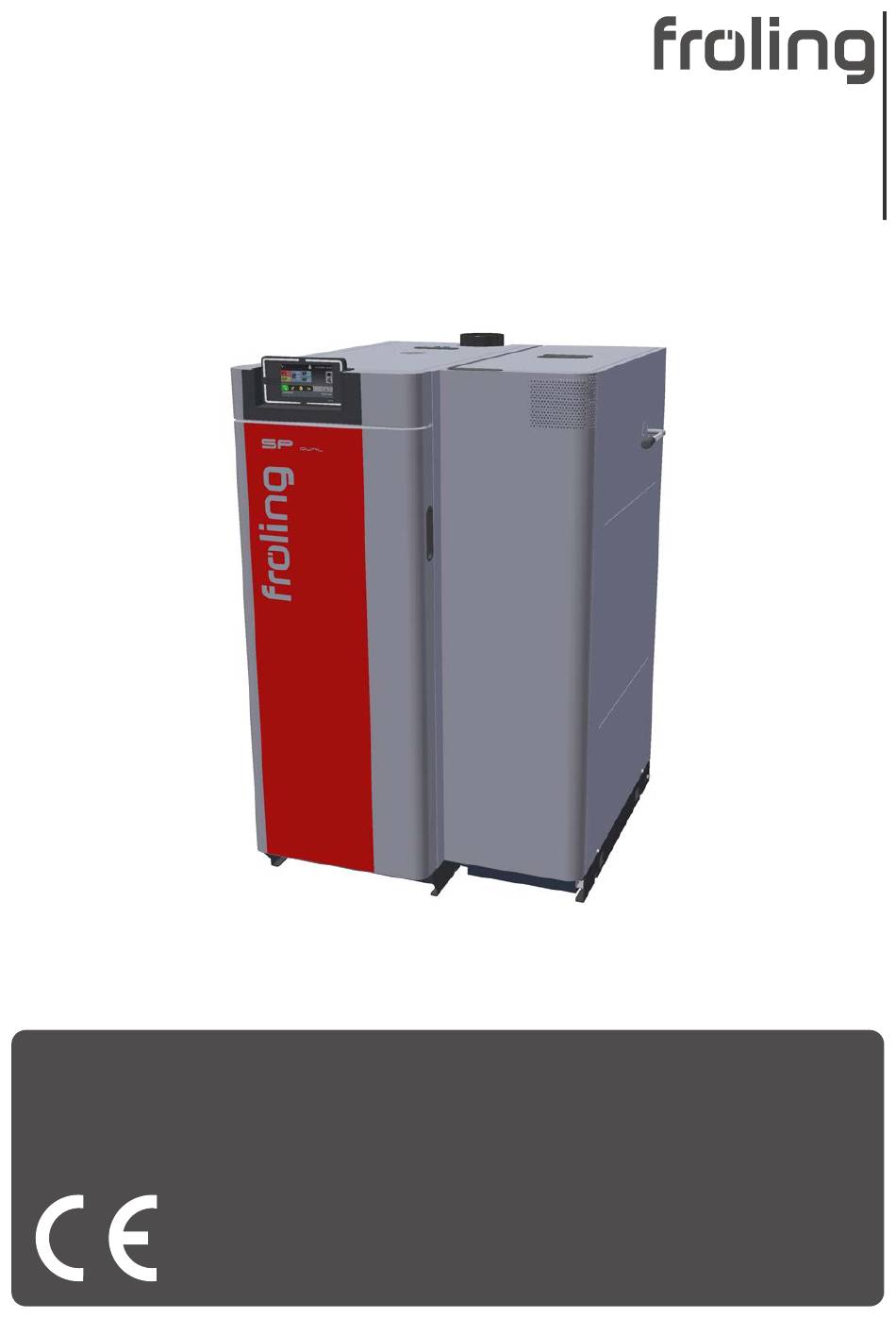

Montageanleitung
Kombikessel SP Dual
Deutschsprachige Original-Montageanleitung für die Fachkraft!
Anweisungen und Sicherheitshinweise lesen und beachten!
Technische Änderungen, Druck- und Satzfehler vorbehalten!
M1301321_de | Ausgabe 18.06.2021

Werbung

Inhaltsverzeichnis
loading

Verwandte Anleitungen für Froling SP Dual

Inhaltszusammenfassung für Froling SP Dual

  • Seite 1 Montageanleitung Kombikessel SP Dual Deutschsprachige Original-Montageanleitung für die Fachkraft! Anweisungen und Sicherheitshinweise lesen und beachten! Technische Änderungen, Druck- und Satzfehler vorbehalten! M1301321_de | Ausgabe 18.06.2021...

  • Seite 2: Inhaltsverzeichnis

    5.4.3 Bedienungs- und Wartungsbereiche der Anlage ............... 31 6 Montage................................ 32 6.1 Benötigte Hilfsmittel und Werkzeuge....................32 6.2 Mitgeliefertes Zubehör .......................... 32 6.3 Montageübersicht S4 Turbo F ......................33 6.3.1 Luftführung..........................33 6.3.2 WOS-Technik S4 Turbo 22-28....................34 M1301321_de | Montageanleitung Kombikessel SP Dual...
  • Seite 3 7.2.2 Bedingt zulässige Brennstoffe ....................84 7.2.3 Unzulässige Brennstoffe ......................85 7.2.4 Erstes Anheizen......................... 85 7.2.5 Erstes Anheizen......................... 85 8 Außerbetriebnahme............................. 86 8.1 Betriebsunterbrechung ......................... 86 8.2 Demontage ............................86 8.3 Entsorgung ............................86 M1301321_de | Montageanleitung Kombikessel SP Dual...
  • Seite 4 Inhaltsverzeichnis 9 Anhang ................................. 87 9.1 Druckgeräteverordnung ........................87 M1301321_de | Montageanleitung Kombikessel SP Dual...

  • Seite 5: Allgemein

    1.1 Über diese Anleitung Die vorliegende Montageanleitung beinhaltet Informationen für folgende Kesselgrößen des SP Dual: SP Dual 22, SP Dual 28, SP Dual 32 , SP Dual 34, SP Dual 40 1) SP Dual 32 nur in Italien erhältlich; M1301321_de | Montageanleitung Kombikessel SP Dual...

  • Seite 6: Sicherheit

    Die gefährliche Situation kann eintreten und führt, wenn die Maßnahmen nicht befolgt werden, zu leichten oder geringfügigen Verletzungen. HINWEIS Die gefährliche Situation kann eintreten und führt, wenn die Maßnahmen nicht befolgt werden, zu Sach- oder Umweltschäden. M1301321_de | Montageanleitung Kombikessel SP Dual...

  • Seite 7: Qualifikation Des Montagepersonals

    Das Montagepersonal muss die Anweisungen in der Dokumentation gelesen und verstanden haben. 2.3 Schutzausrüstung des Montagepersonals Für persönliche Schutzausrüstung gemäß den Vorschriften zur Unfallverhütung sorgen! ▪ Bei Transport, Aufstellung und Montage: - geeignete Arbeitsbekleidung - Schutzhandschuhe - Sicherheitsschuhe (mind. Schutzklasse S1P) M1301321_de | Montageanleitung Kombikessel SP Dual...

  • Seite 8: Ausführungshinweise

    Vermeidung von Schäden in Warmwasser-Heizungsanlagen (Deutschland) SWKI BT 102-01 Wasserbeschaffenheit für Heizungs-, Dampf-, Kälte- und Klimaanlagen (Schweiz) UNI 8065 Technische Norm zur Regelung der Heizwasseraufbereitung. DM 26.06.2015 (Ministerialdekret der Mindestanforderungen) Anweisungen der Norm und deren Aktualisierungen befolgen. (Italien) M1301321_de | Montageanleitung Kombikessel SP Dual...

  • Seite 9: Verordnungen Und Normen Für Zulässige Brennstoffe

    Halogenwasserstoffe, Reinigungs- oder Betriebsmittel ▪ Einsatz über 2000 Meter Seehöhe nur nach Rücksprache mit Hersteller ▪ Schutz der Anlage vor Verbiss und Einnisten von Tieren (z. B. Nagern) ▪ Keine entzündlichen Materialien in Umgebung der Anlage M1301321_de | Montageanleitung Kombikessel SP Dual...

  • Seite 10: Kaminanschluss / Kaminsystem

    ▪ Auf kürzestem Weg und steigend zum Kamin (Empfehlung 30-45°) ▪ Überdruckdicht ▪ Wärmedämmung empfohlen Abstand zu brennbaren Bauteilen: ▪ 100 mm bei mindestens 20 mm Wärmedämmung ▪ 375 mm ohne Wärmedämmung Empfohlen: dreifacher Durchmesser der Verbindungsleitung M1301321_de | Montageanleitung Kombikessel SP Dual...

  • Seite 11: Messöffnung

    3.4.4 Verpuffungsklappe Laut TRVB H 118 (nur Österreich) ist in der Verbindungsleitung zum Kamin in unmittelbarer Nähe des Heizkessels eine Verpuffungsklappe anzuordnen. Die Situierung ist so vorzunehmen, dass eine Gefährdung von Personen ausgeschlossen wird! M1301321_de | Montageanleitung Kombikessel SP Dual...

  • Seite 12: Elektrostatischer Partikelabscheider

    ▪ Messöffnung (M) nach dem elektrostatischen Partikelabscheider (E) gemäß den Vorgaben positionieren Ü "Messöffnung" [} 11] ▪ Einbaulänge des elektrostatischen Partikelabscheiders für die Planung der Abgasführung beachten ▪ Den elektrostatischen Partikelabscheider gemäß der mitgelieferten Herstellerdokumentation montieren M1301321_de | Montageanleitung Kombikessel SP Dual...

  • Seite 13: Verbrennungsluft

    ▪ Luftleitungen – bei Leitungslängen über 2 m sowie bei mechanischer Förderung der Verbrennungsluft eine Strömungsberechnung vornehmen (Strömungsgeschwindigkeit max. 1 m/s) Normenhinweis ÖNORM H 5170 - Bau- und Brandschutztechnische Anforderungen TRVB H118 - Technische Richtlinie vorbeugender Brandschutz M1301321_de | Montageanleitung Kombikessel SP Dual...

  • Seite 14: Gemeinsamer Betrieb Mit Luftsaugenden Anlagen

    Die Sicherheitseinrichtung schaltet im Störfall eine luftsaugende Anlage ab. Wechselseitiger Betrieb Eine geprüfte Sicherheitseinrichtung (z. B. Abgasthermostat) gewährleistet, dass der Kessel und die luftsaugende Anlage nicht gleichzeitig betrieben werden, z. B. durch Abschaltung der Stromversorgung. M1301321_de | Montageanleitung Kombikessel SP Dual...

  • Seite 15: Heizungswasser

    >50 ≤200 11,2 >200 ≤600 0,11 0,02 >600 0,11 0,02 1. Vom spezifischen Anlagenvolumen (Liter Nenninhalt/Heizleistung; bei Mehrkesselanlagen ist die kleinste Einzel-Heizleistung einzusetzen) 2. Bei Anlagen mit Umlaufwasserheizern und für Systeme mit elektrischen Heizelementen M1301321_de | Montageanleitung Kombikessel SP Dual...

  • Seite 16: Druckhaltesysteme

    Ausdehnungsgefäßen (z.B. ohne Membran) bringen Sauerstoff der Luft über die Wasseroberfläche ein, wodurch es zu einer Korrosionsgefährdung für die angeschlossenen Anlagenkomponenten kommt. Diese Anlagen bieten keine Sauerstoffentfernung im Sinne eines Korrosionsschutzes gemäß VDI 2035 und dürfen aus korrosionstechnischer Sicht nicht eingesetzt werden. M1301321_de | Montageanleitung Kombikessel SP Dual...

  • Seite 17: Pufferspeicher

    Da die kleinste kontinuierliche Wärmeleistung des Kessels über 30% der Nennwärmeleistung liegt, weisen wir als Kesselhersteller gemäß EN 303-5:2012, Kap. 4.4.6 darauf hin, dass der Kombikessel SP Dual immer an einen Pufferspeicher mit ausreichend großem Speichervolumen angeschlossen werden muss. Für einige Länder gibt es Empfehlungen für das Speichervolumen, die nachfolgend angeführt sind.

  • Seite 18: Rücklaufanhebung

    Vor dem automatischen Entlüftungsventil ein senkrechtes Rohrstück als Beruhigungsstrecke einbauen, damit das Entlüftungsventil über dem Niveau des Kesselwassers positioniert ist Empfehlung: r Mikroblasenabscheider in den Leitungen zum Kessel einbauen Ä Anleitungen des Herstellers beachten! M1301321_de | Montageanleitung Kombikessel SP Dual...

  • Seite 19: Technik

    Abstand Anschluss Rücklauf zu Kesselseite Höhe Pelletseinheit 1565 1565 Höhe Anschluss Abgasrohr 1705 1705 Gesamthöhe inkl. Abgasstutzen 1600 1600 Höhe Scheitholzkessel 1600 1600 Höhe Anschluss Schlauchleitungen 1360 1360 Höhe Anschluss Sicherheitswärmetauscher Höhe Anschluss Rücklauf M1301321_de | Montageanleitung Kombikessel SP Dual...

  • Seite 20: Komponenten Und Anschlüsse

    Position für Kesselfühler und STB-Kapillar (Innendurchmesser) 16 mm Anschluss Fühler-Tauchhülse für thermische Ablaufsicherung (bauseits) 1/2“ IG Rohrverbindung – Vorlauf Pelletseinheit zu Rücklauf Scheitholzkessel 6/4“ IG Anschluss Abgasrohr (Außendurchmesser) 149 mm Anschluss Schlauchleitungen (Außendurchmesser) 50 mm 1. Im Lieferumfang enthalten M1301321_de | Montageanleitung Kombikessel SP Dual...

  • Seite 21: Technische Daten

    Luftschallpegel dB(A) < 70 Prüfbuch-Nummer PB 041 PB 042 Verordnung (EU) 2015/1187 SP Dual Energieeffizienzklasse des Heizkessels Energieeffizienzindex EEI des Heizkessels Raumheizungs-Jahresnutzungsgrad ηs Energieeffizienzindex EEI Verbund Kessel und Regler Energieeffizienzklasse Verbund Kessel und Regler M1301321_de | Montageanleitung Kombikessel SP Dual...
  • Seite 22 1. Die Emissionen von Staub, gasförmigen organischen Verbindungen, Kohlenmonoxid und Stickstoffoxiden werden in standardisierter Form bezogen auf trockenes Rauchgas mit einem Sauerstoffgehalt von 10 % und unter Normbedingungen bei 0°C und 1013 Millibar angegeben M1301321_de | Montageanleitung Kombikessel SP Dual...

  • Seite 23: Sp Dual 32/34/40

    < 70 Prüfbuch-Nummer PB 108 PB 053 PB 052 1. SP Dual 32 nur in Italien erhältlich 2. Wasserseitiger Widerstand bei ΔT = 12 K Verordnung (EU) 2015/1187 Pelletseinheit – SP Dual Energieeffizienzklasse des Heizkessels Energieeffizienzindex EEI des Heizkessels Raumheizungs-Jahresnutzungsgrad ηs...
  • Seite 24 1. Die Emissionen von Staub, gasförmigen organischen Verbindungen, Kohlenmonoxid und Stickstoffoxiden werden in standardisierter Form bezogen auf trockenes Rauchgas mit einem Sauerstoffgehalt von 10 % und unter Normbedingungen bei 0°C und 1013 Millibar angegeben M1301321_de | Montageanleitung Kombikessel SP Dual...

  • Seite 25: Daten Zur Auslegung Des Abgassystems

    12,3 / 9 Abgasmassenstrom bei Nennlast kg/s 0,016 0,021 0,025 0,030 Abgasmassenstrom bei Teillast 0,007 0,010 0,012 0,015 Notwendiger Förderdruck bei Nennlast mbar 0,08 Notwendiger Förderdruck bei Teillast mbar 0,08 Maximal zulässiger Förderdruck mbar Abgasrohrdurchmesser M1301321_de | Montageanleitung Kombikessel SP Dual...

  • Seite 26: Transport Und Lagerung

    Gewicht Pelletseinheit 5.2 Zwischenlagerung Erfolgt die Montage zu einem späteren Zeitpunkt: r Komponenten an geschütztem Ort staubfrei und trocken lagern Ä Feuchtigkeit und Frost können zu Beschädigungen an Komponenten, insbesondere der elektrischen Bauteile führen! M1301321_de | Montageanleitung Kombikessel SP Dual...

  • Seite 27: Einbringung

    Kann die Pelletseinheit nicht auf der Palette eingebracht werden: r Kartonage entfernen und Pelletseinheit von Palette demontieren Ü "Pelletseinheit von Palette demontieren" [} 29] Einbringung mit Kran r Kranhaken am Anschlagpunkt ordnungsgemäß befestigen und Kessel einbringen M1301321_de | Montageanleitung Kombikessel SP Dual...

  • Seite 28: Positionierung Am Aufstellungsort

    TIPP: Zum einfachen Entfernen der Palette die Fröling Kesselhebevorrichtung KHV 1400 verwenden! r Hubwagen oder ähnliche Hubvorrichtung mit entsprechender Tragkraft am Grundrahmen positionieren r Anheben und zur vorgesehenen Position transportieren Ä Dabei Bedienungs- und Wartungsbereiche der Anlage beachten! M1301321_de | Montageanleitung Kombikessel SP Dual...

  • Seite 29: Pelletseinheit Von Palette Demontieren

    Für Anheben mit Kran: r Isoliertür öffnen und dahinterliegende Sicherungsschraube lösen r Deckel etwas anheben und nach vorne abnehmen r Abdeckung hinter Regelungskasten entfernen r Kranhaken an der darunterliegenden Kranöse befestigen und Pelletseinheit anheben M1301321_de | Montageanleitung Kombikessel SP Dual...
  • Seite 30 5 | Transport und Lagerung r Hubwagen oder ähnliche Hubvorrichtung mit entsprechender Tragkraft am Grundrahmen positionieren r Anheben und zur vorgesehenen Position transportieren Ä Dabei Bedienungs- und Wartungsbereiche der Anlage beachten! M1301321_de | Montageanleitung Kombikessel SP Dual...

  • Seite 31: Bedienungs- Und Wartungsbereiche Der Anlage

    200 / 800 mm 500 mm 1. Bei Verwendung des optionalen WOS-Antriebs oder WOS-Hebel an der linken Seite 2. Bei Verwendung des WOS-Hebels an der linken Seite 3. Wartungsbereich zum Ausbau der WOS-Federn nach oben M1301321_de | Montageanleitung Kombikessel SP Dual...

  • Seite 32: Montage

    Bohrmaschine oder Akkuschrauber mit Torx Bit-Satz r Trittleiter 6.2 Mitgeliefertes Zubehör Reinigungsbürste 30 x 20 x 90 Ascheschaufel Reinigungsbürste Ø 54 x 1350 Schlüssel für Türbeschläge Schürgerät mit Halterung Transportdeckel für Aschelade Ascheschale mit Halterung M1301321_de | Montageanleitung Kombikessel SP Dual...

  • Seite 33: Montageübersicht S4 Turbo F

    Montage | 6 6.3 Montageübersicht S4 Turbo F 6.3.1 Luftführung Pos. Stk. Benennung Saugzuggebläse Luftgestänge mit Luftklappe und Feder Luftklappe Splint M1301321_de | Montageanleitung Kombikessel SP Dual...

  • Seite 34: Wos-Technik S4 Turbo 22-28

    6 | Montage 6.3.2 WOS-Technik S4 Turbo 22-28 Pos. Stk. Benennung WOS-Hebel Kunststoffabdeckung WOS-Wirbulator Halterohr WOS einfach Rohrklappstecker Wärmetauscherdeckel M1301321_de | Montageanleitung Kombikessel SP Dual...

  • Seite 35: Wos-Technik S4 Turbo 32-40

    Montage | 6 6.3.3 WOS-Technik S4 Turbo 32-40 Pos. Stk. Benennung WOS Hebel Kunststoffabdeckung Blende WOS-Wirbulator Rohrklappstecker Halterohr WOS zweifach Wärmetauscherdeckel M1301321_de | Montageanleitung Kombikessel SP Dual...

  • Seite 36: Isolierung

    Seitenteil links Abdeckung Wärmetauscherdeckel Haltebügel Abdeckung Kabelkanal rechts Abdeckblech Seitenteil rechts Abdeckung Kabelkanal links Gegenplatte zu Magnetschnapper Beilagscheibe Ø44x4 Abdeckblech Stellmotor Wärmedämmung hinten Drehmomentstütze Stellmotor Rückenteil Stellmotor Saugzugblende Türscharnier Distanzblech oben Bedienteil Wärmedämmung oben M1301321_de | Montageanleitung Kombikessel SP Dual...

  • Seite 37: Kessel Mit Pellets-Flansch

    Montage | 6 6.3.5 Kessel mit Pellets-Flansch Pos. Stk. Benennung Seitenteil rechts mit Flanschausnehmung Strömungssensor LTC 2004 zur Luftmassenmessung Abdeckblech Blinddeckel komplett Einhängeblech mit Flanschausnehmung Kesselkörper S4 Turbo F mit Pelletsflansch M1301321_de | Montageanleitung Kombikessel SP Dual...

  • Seite 38: Montageübersicht Pelletseinheit

    Stk. Benennung Pos. Stk. Benennung Isoliertür Wärmedämmung Dichtung Pelletsflansch Spannfeder Deckel oben Seitenteil Abdeckblech Abdeckblech WOS-Hebel Deckel Rückenteil Bodenisolierung Rückenteil WOS-Hebel Gelenkbolzenschelle WOS-Griff Rohrverbindung für hydraulischen WOS-Antrieb (optional) Anschluss Graugussbuchse Aufkleber „SP Dual“ Gegenmutter M1301321_de | Montageanleitung Kombikessel SP Dual...

  • Seite 39: Vor Der Montage

    Wechseln des Anschlags der Brennkammer- und Anheiztür diese Schritte sinngemäß gleich durchführen! r Bügel (A) etwas anheben und Wellensicherung herausziehen r Scharnierbolzen oben und unten herausnehmen und Tür abnehmen r Muttern und Spannexzenter (1) lösen und Scharnier (2) demontieren M1301321_de | Montageanleitung Kombikessel SP Dual...
  • Seite 40 Isolierplatte (3) vorsichtig herausheben r Isolierplatte (3) um 180° drehen und so in Fülltür einlegen, dass das Lochbild übereinstimmt r Strahlplatte (1) wieder montieren r Glasfaser-Dichtung (2) mit Kontaktkleber einkleben r Türgriff und Bundbuchse demontieren M1301321_de | Montageanleitung Kombikessel SP Dual...
  • Seite 41 Ü "Einstellung und Dichtheit der Türen prüfen" [} 44] Türgriffe montieren Nachfolgende Schritte bei allen Türen sinngemäß gleich durchführen! r Bundbuchse (1) in Türgriff (2) einsetzen und Türgriff (2) an der vorgesehenen Bohrung (3) positionieren r Türgriff (2) mit Schrauben (4) fixieren M1301321_de | Montageanleitung Kombikessel SP Dual...

  • Seite 42: Türen Einstellen

    Spannexzenter so einstellen, dass beim Schließen der Tür bei einem Spalt von ca. 2 – 3 cm ein leichter Widerstand spürbar ist Ä Achtung: Spannexzenter müssen oben und unten gleich ausgerichtet sein! r Position des Scharniers mit Muttern (1) oben und unten fixieren M1301321_de | Montageanleitung Kombikessel SP Dual...
  • Seite 43 Hammer) je nach Bedarf nach hinten bzw. vorne verschieben Ä Verschlussblech so einstellen, dass Tür leicht schließt Ä Achtung: Verschlussblech muss oben und unten gleich ausgerichtet sein! r Position des Verschlussblechs mit Muttern (1) oben und unten fixieren M1301321_de | Montageanleitung Kombikessel SP Dual...

  • Seite 44: Einstellung Und Dichtheit Der Türen Prüfen

    Tür schließen Ä Kann die Tür mit normalem Kraftaufwand geschlossen werden: Einstellung in Ordnung Ä Kann die Tür nicht oder nur mit hohem Kraftaufwand geschlossen werden: Verschlussblech nach vorne verschieben Ü "Türen einstellen" [} 42] M1301321_de | Montageanleitung Kombikessel SP Dual...
  • Seite 45 Versuchen, ob das Blatt herausgezogen werden kann Ä Kann das Blatt nicht herausgezogen werden: Tür ist dicht! Ä Kann das Blatt herausgezogen werden: Tür ist nicht dicht – Verschlussblech nach hinten verschieben! Ü "Türen einstellen" [} 42] M1301321_de | Montageanleitung Kombikessel SP Dual...

  • Seite 46: Scheitholzkessel Montieren

    HINWEIS! Wenn nicht anders angegeben gilt die Bezeichnung für links und rechts immer ausgehend von vor dem Kessel stehend! r Splint an beiden Luftgestängen gegenüber Feder demontieren und jeweils eine Luftklappe abziehen Ä Luftgestänge sind im Karton mit der Isolierung verpackt M1301321_de | Montageanleitung Kombikessel SP Dual...
  • Seite 47 Luftklappen an der rechten Seite auf Luftgestänge stecken und mit Splint sichern Ä ACHTUNG: Luftklappen müssen sich in gleicher Stellung befinden wie die gegenüberliegenden! r Beide Luftgestänge bis zum Anschlag gegen den Uhrzeigersinn drehen Ä Auf Leichtgängigkeit der Luftgestänge achten M1301321_de | Montageanleitung Kombikessel SP Dual...
  • Seite 48 Luftklappen an der linken Seite auf Luftgestänge stecken und mit Splint sichern Ä ACHTUNG: Luftklappen müssen sich in gleicher Stellung befinden wie die gegenüberliegenden! r Beide Luftgestänge bis zum Anschlag gegen den Uhrzeigersinn drehen Ä Auf Leichtgängigkeit der Luftgestänge achten M1301321_de | Montageanleitung Kombikessel SP Dual...

  • Seite 49: Lambdasonde, Abgasfühler Und Tauchhülse Montieren

    Kesselfühler und STB-Kapillar mit Andruckfeder (1) in Tauchhülse bei Kesselvorlauf schieben r Vormontierten Blindstopfen aus Muffe neben Tauchhülse entfernen und mitgelieferte Tauchhülse der thermischen Ablaufsicherung eindichten Ä Thermische Ablaufsicherung ist nicht im Lieferumfang enthalten! M1301321_de | Montageanleitung Kombikessel SP Dual...

  • Seite 50: Isolierung Montieren

    Seitenteile (2) mit Halterungen oben am Gewindebolzen positionieren und mit großer und kleiner Beilagscheibe sowie Mutter leicht fixieren (4) r Seitenteile (2) rechts und links unten bei Lasche am Kessel-Sockel mit gewindefurchenden Schrauben befestigen (5) M1301321_de | Montageanleitung Kombikessel SP Dual...

  • Seite 51: Bedienteil Montieren

    Distanzblech samt Bedienteil mit zwei Schrauben am Seitenteil fixieren r Beide Schrauben an den Ausschnitten festziehen 6.6.6 Rückenteil montieren r Hintere Wärmedämmung an der Rückseite des Kessels positionieren r Rückenteil am Seitenteil fixieren r Saugzugblenden am Rückenteil montieren M1301321_de | Montageanleitung Kombikessel SP Dual...

  • Seite 52: Bodenisolierung Montieren

    Ä Bei Bedarf Seitenteile korrigieren r Muttern an den beiden Halterungen festziehen r Untere Türhalterung mit Passkerbstift an der Außenseite am Kesselsockel montieren Ä Schrauben M6 x 20 dabei nur leicht anziehen M1301321_de | Montageanleitung Kombikessel SP Dual...
  • Seite 53 Isoliertür unten am Passkerbstift einhängen und oben mit Türstift sichern r Kontrollieren, dass der Luftspalt zwischen Seitenteil und Isoliertür über die gesamte Höhe des Kessels gleichmäßig ist Ä Wenn erforderlich, Position der unteren Türhalterung (1) anpassen M1301321_de | Montageanleitung Kombikessel SP Dual...

  • Seite 54: Regelung Montieren

    S4 Turbo 32-40: r Wärmedämmung am Kessel auflegen r Halteblech an den Laschen einfädeln und nach hinten schieben r Halteblech mit zwei Schrauben inkl. Kontaktscheiben fixieren r Regelungskasten mit vier Schrauben inkl. Kontaktscheiben am Halteblech fixieren M1301321_de | Montageanleitung Kombikessel SP Dual...

  • Seite 55: Stellmotoren Montieren

    Vorgestanzte Öffnung für Kabelkanal an der Isolierung eindrücken (6) r Aufkleber am Stellmotorenkabel in der Nähe der Stecker anbringen Ä Primärluft = oberer Stellmotor / Sekundärluft = unterer Stellmotor r Kabel von beiden Stellmotoren über Kabelkanal nach oben zur Regelung verlegen M1301321_de | Montageanleitung Kombikessel SP Dual...

  • Seite 56: Antrieb Des Automatischen Wos Montieren (Optional)

    Konsole mit Antrieb an der Halterung am Kesselkörper fixieren Ä Mitnehmer (B) muss dabei Richtung Vorderseite des Kessels zeigen r Kabel des WOS-Antriebs und der WOS-Überwachung über Kabelkanal zur Kesselregelung verlegen r Schutzblech mit zwei Schrauben an der Kabeltasse fixieren M1301321_de | Montageanleitung Kombikessel SP Dual...

  • Seite 57: Welle Des Automatischen Wos Montieren (Optional)

    Splintbolzen mit Beilagscheibe und Federstecker fixieren r Schwenkhebel an der Welle mit Rohrklappstecker sichern r Kabel des Antriebs und des Endschalters über Kabeltasse zur Regelung verlegen r Zugentlastung an den dafür vorgesehenen Positionen (A) herstellen M1301321_de | Montageanleitung Kombikessel SP Dual...

  • Seite 58: Pelletseinheit Montieren

    Komponenten, die bei folgenden Schritten demontiert werden, sind an einem geschützten Ort staubfrei und trocken bis zur Wiedermontage aufzubewahren. r Isoliertür öffnen und dahinterliegende Sicherungsschraube lösen r Deckel etwas anheben und nach vorne abnehmen M1301321_de | Montageanleitung Kombikessel SP Dual...
  • Seite 59 Schrauben am hinteren Deckel demontieren und Deckel entfernen r Rückenteil am Boden der Pelletseinheit aushängen r Vier Einstellschrauben (gelb verzinkt) am Flansch vollständig einschrauben Ä Einstellschrauben dienen später als Anschlag zum Einstellen der Spaltmaße HINWEIS! Flanschdichtung wird trotz vorstehender Einstellschrauben ausreichend gepresst! M1301321_de | Montageanleitung Kombikessel SP Dual...

  • Seite 60: Pelletseinheit Mit Scheitholzkessel Verschrauben

    Mitgeliefertes Einhängeblech mit Flanschausnehmung wie abgebildet montieren r Isoliertür und Aschetür der Pelletseinheit öffnen r Aschelade herausziehen und Flanschdichtung entnehmen r Abdeckblech am Flansch des Scheitholzkessels demontieren r Vorgestanzte Abdeckung (A) des Luftansaugkanals vollständig eindrücken r Blinddeckel demontieren M1301321_de | Montageanleitung Kombikessel SP Dual...
  • Seite 61 Ä Überstehende Lasche (A) muss dabei Richtung Kesselvorderseite zeigen und oben positioniert sein Ä Dichtung muss problemlos auf die drei Arretierbolzen aufgeschoben werden können Ä Der Querschnitt des Durchbrandkanals darf von Dichtung nicht verlegt werden FALSCH RICHTIG M1301321_de | Montageanleitung Kombikessel SP Dual...
  • Seite 62 Nach dem Verschrauben auf ein gleichmäßiges Spaltmaß (C) zwischen Isolierung des Scheitholzkessels und der Pelletseinheit achten Sind Scheitholzkessel und Pelletseinheit nicht parallel, kann der Spalt (X) mit den Einstellschrauben (A - gelb verzinkt – SW 13 mm) angepasst werden: M1301321_de | Montageanleitung Kombikessel SP Dual...
  • Seite 63 Nochmals alle Verschraubungen (A und B) festziehen Beispiel 2 – Größter Spalt (X) an der Unterseite r Untere Einstellschrauben (A) lockern und Flanschverschraubungen (B) nachziehen, bis gleichmäßiges Spaltmaß oben und unten entsteht r Nochmals alle Verschraubungen (A und B) festziehen M1301321_de | Montageanleitung Kombikessel SP Dual...
  • Seite 64 6 | Montage r Grundrahmen der beiden Einheiten von der Vorder- und der Rückseite verschrauben r Bodenisolierung von vorne unter Pelletseinheit einschieben r Luftansaugung des Kesselkörpers mit einer Schraube am Isolierseitenteil des Scheitholzkessels fixieren M1301321_de | Montageanleitung Kombikessel SP Dual...

  • Seite 65: Wos-Hebel Montieren

    WOS-Hebel zur Gänze einschieben und an der gegenüberliegenden Seite bei vormontierter Graugussbuchse einfädeln r WOS-Hebel drehen, bis Bohrungen in Welle und Einhängeblech fluchten und mit Rohrklappstecker sichern r WOS-Hebel an der Pelletseinheit mit Graugussbuchse und Gegenmutter befestigen M1301321_de | Montageanleitung Kombikessel SP Dual...

  • Seite 66: Strömungssensor Montieren

    Ä Auf Einbaulage achten – siehe Grafik r Kabel des Strömungssensors nach oben zum Regelungskasten der Pelletseinheit verlegen r Blende an den Schraubenköpfen wieder einfädeln und Schrauben (A) festziehen r Isoliertür der Pelletseinheit schließen M1301321_de | Montageanleitung Kombikessel SP Dual...

  • Seite 67: Elektrischer Anschluss

    Vorgestanzte Öffnung zwischen Scheitholzkessel und Pelletseinheit für spätere Kabeldurchführung eindrücken Stecker vorbereiten Manche Komponenten sind steckerfertig ausgeführt, wobei das Kabel an der Steckerfahne mit Kabelbinder fixiert ist. r Kabelbinder an der Steckerfahne entfernen r Einzelne Adern mit Kabelbinder (A) zusammenbinden M1301321_de | Montageanleitung Kombikessel SP Dual...

  • Seite 68: Platinenübersicht

    6 | Montage 6.10.1 Platinenübersicht Pos. Bezeichnung Pos. Bezeichnung Sicherheitstemperaturbegrenzer STB Zünderweiterungsmodul (optional) Service-Schnittstelle Hydraulikmodul Hauptschalter Kernmodul Geräteanschluss-Klemme Netzanschluss-Stecker Rücklaufmischermodul (optional) Pos. Bezeichnung Pos. Bezeichnung Pelletmodul Digitalmodul (optional) Pelletmodul-Erweiterung (optional) M1301321_de | Montageanleitung Kombikessel SP Dual...

  • Seite 69: Komponenten Des Scheitholzkessels Anschließen

    5V/P3 (Pumpe 1) KM-09 (Verriegelung) KM-10 (STB) KM-27 KM-11 (Saugzug) (NOT-HALT) KM-02 Kesseldisplay KM-13 Lambdasonde KM-06 Breitbandsonde KM-15 Abgasfühler (alternativ zu Lambdasonde) KM-07 Stellmotor der KM-16 Türkontaktschalter Sekundärluft KM-08 Stellmotor der KM-25 Kesselfühler Primärluft M1301321_de | Montageanleitung Kombikessel SP Dual...
  • Seite 70 Netzanschluss am Netzstecker herstellen Ä Versorgungsleitung (Netzanschluss) bauseitig mit max. C16A absichern! Ä Schaltpläne in der Bedienungsanleitung der Kesselregelung beachten! Ä Verkabelung mit flexiblen Mantelleitungen ausführen und nach regional gültigen Normen und Vorschriften dimensionieren! M1301321_de | Montageanleitung Kombikessel SP Dual...

  • Seite 71: Komponenten Der Pelletseinheit Anschließen

    Bus-Kabel der Pelletseinheit am Hydraulik- oder Rücklaufmischermodul FRHYU FRRLA Verriegelung der Pelletseinheit am Kernmodul FRKEM Spannungsversorgung am Klemmblock ▪ Absicherung des Kessels gemäß Kapitel „Technische Daten“ Netz Strömungssensor der Pelletseinheit am Pelletsmodul Strömungs- FRPEM sensor M1301321_de | Montageanleitung Kombikessel SP Dual...
  • Seite 72 6 | Montage Zusätzlich bei WOS- WOS-Überwachung am Kernmodul Antrieb: Fühler 2 FRKEM WOS-Antrieb am Pelletsmodul FRPEM HINWEIS! Weitere Informationen in der zugehörigen Dokumentation der Kesselregelung beachten! M1301321_de | Montageanleitung Kombikessel SP Dual...

  • Seite 73: Potentialausgleich

    Rückenteil an der Lasche am Kesselboden einfädeln r Saugleitung (A) zum linken Anschluss verlegen (Aufkleber Pellets) r Rückluftleitung (B) zum rechten Anschluss verlegen HINWEIS! Beim Anschluss der Schlauchleitungen auf den Potentialausgleich Ü "Potentialausgleich" [} 75] gemäß Montageanleitung des Austragsystems achten, M1301321_de | Montageanleitung Kombikessel SP Dual...

  • Seite 74: Montagehinweise Für Schlauchleitungen

    ▪ Die Saugleitung zum Kessel muss aus einem Stück sein ▪ Die Rückluftleitung darf aus mehreren Stücken bestehen, es muss jedoch ein durchgehender Potentialausgleich hergestellt sein ▪ Bei Anlagen ab 35kW werden aufgrund der erhöhten Belastung nur Saugschläuche mit PU-Inlet empfohlen M1301321_de | Montageanleitung Kombikessel SP Dual...
  • Seite 75 Ä Darauf achten, dass Kontakt zwischen Erdungslitze und Anschluss hergestellt ist. Bei Bedarf Lackierung an betroffener Stelle entfernen Ä TIPP: Bei Schwergängigkeit beim Aufstecken Anschlüsse leicht mit Wasser befeuchten (kein Schmierfett verwenden!) r Schlauchleitung mit Schlauchklemme fixieren M1301321_de | Montageanleitung Kombikessel SP Dual...

  • Seite 76: Hydraulischer Anschluss

    1.1 Fühler der thermischen Ablaufsicherung 1.2 Thermische Ablaufsicherung (öffnet bei ca. 95°C) 1.3 Reinigungsventil (T-Stück) 1.4 Schmutzfänger 1.5 Druckminderventil 1.6 Rückflussverhinderer, um Stagnationswasser im Trinkwassernetz zu verhindern 1.7 Freier Auslauf ohne Gegendruck mit beobachtbarer Fließstrecke (z.B. Ablauftrichter) Sicherheitsventil M1301321_de | Montageanleitung Kombikessel SP Dual...
  • Seite 77 ▪ Die Dimensionierung muss gemäß Auslegungshinweise der EN 12828 - Anhang D durchgeführt werden ▪ Der Einbau sollte vorzugsweise in der Rücklaufleitung erfolgen. Dabei sind die Einbauanweisungen des Herstellers zu beachten Empfehlung für den Einbau einer Kontrollmöglichkeit (z.B. Thermometer) M1301321_de | Montageanleitung Kombikessel SP Dual...

  • Seite 78: Abschließende Arbeiten

    Blende auf WOS-Hebel schieben und am Seitenteil fixieren r Abdeckung am Rückenteil der Pelletseinheit montieren r Oberen Deckel an der Hinterseite einfädeln und vorne mit Sicherungsschraube fixieren r WOS-Griff in Hebel schrauben r Isoliertür der Pelletseinheit schließen M1301321_de | Montageanleitung Kombikessel SP Dual...

  • Seite 79: Verkleidung Des Scheitholzkessels Montieren

    Deckel hinter Bedienteil einfädeln und an der Hinterseite des Deckels mit Schrauben und Kontaktscheiben fixieren r Wärmetauscherdeckel aufsetzen und durch Drehen der Sterngriffschraube fixieren r Kontermutter mit Schlüssel festziehen r Wärmedämmung und hinteren Deckel am Wärmetauscherdeckel auflegen M1301321_de | Montageanleitung Kombikessel SP Dual...

  • Seite 80: Kesselaufkleber Positionieren

    6 | Montage 6.13.3 Kesselaufkleber positionieren r Schutzfolie des Aufklebers abziehen r Trägerfolie mit Schrift „SP DUAL“ an linker und oberer Kante der Isoliertür ausrichten und blasenfrei aufkleben r Durch mehrmaliges Wischen über Aufkleber Schrift auf Isoliertür kleben r Transparente Trägerfolie vorsichtig abziehen 6.13.4 Typenschild aufkleben...

  • Seite 81: Verbindungsleitung Dämmen

    Öffnung für Zugänglichkeit zu Messöffnung schaffen r Schutzfolien an den überstehenden Laschen abziehen r Halbschalen miteinander verkleben 6.13.6 Halterung für Zubehör montieren r Halterung mit geeignetem Montagematerial an Wand in Kesselnähe montieren r Zubehör an Halterung aufhängen M1301321_de | Montageanleitung Kombikessel SP Dual...

  • Seite 82: Inbetriebnahme

    Sämtliche Blindstopfen (z.B. Entleerung) auf Dichtheit prüfen r Antriebe und Stellmotoren auf Funktion und Drehrichtung prüfen r Türkontaktschalter auf Funktion prüfen HINWEIS! Digitale und analoge Ein- und Ausgänge prüfen - siehe Bedienungsanleitung der Kesselregelung! M1301321_de | Montageanleitung Kombikessel SP Dual...

  • Seite 83: Erstinbetriebnahme

    ▪ trockenen Untergrund schaffen, möglichst mit Luftzutritt (Rundholz, Paletten, etc. unterlegen) ▪ gespaltenes Holz stapeln und witterungsgeschützt lagern ▪ falls möglich, den Tagesverbrauch an Brennstoff in beheizten Räumen (z. B. im Aufstellraum der Feuerung) bevorraten (Brennstoffvorwärmung!) M1301321_de | Montageanleitung Kombikessel SP Dual...

  • Seite 84: Bedingt Zulässige Brennstoffe

    ▪ Beim Verbrennen von Holzbriketts kann es trotz der Einstellungen für trockenen Brennstoff zu Problemen in der Verbrennung kommen. In dem Fall sind Nachbesserungen durch fachkundiges Personal notwendig. Kontaktieren Sie hierfür den Fröling Werkskundendienst oder Ihren Installateur! M1301321_de | Montageanleitung Kombikessel SP Dual...

  • Seite 85: Unzulässige Brennstoffe

    Bei zu raschem Aufheizen des Kessels bei Erstinbetriebnahme: Beim Aufheizen mit zu großer Leistung kann es durch zu schnelles Austrocknen zu Rissen an der Brennkammer kommen! Daher gilt beim ersten Anheizen des Kessels: r Erstinbetriebnahme des Scheitholzkessels mit geringer Brennstoffmenge durchführen M1301321_de | Montageanleitung Kombikessel SP Dual...

  • Seite 86: Außerbetriebnahme

    8.3 Entsorgung r Für umweltgerechte Entsorgung gemäß AWG (Österreich) bzw. länderspezifischer Vorschriften sorgen r Recyclebare Materialien können in getrenntem und gereinigtem Zustand der Wiederverwertung zugeführt werden r Die Brennkammer ist als Bauschutt zu entsorgen M1301321_de | Montageanleitung Kombikessel SP Dual...

  • Seite 87: Anhang

    Anhang | 9 9 Anhang 9.1 Druckgeräteverordnung M1301321_de | Montageanleitung Kombikessel SP Dual...

  • Seite 88: Adresse Des Herstellers

    Adresse des Herstellers Froling srl Froling SARL Fröling Heizkessel- und Zweigniederlassung Behälterbau GesmbH Aschheim Industriestraße 12 Max-Planck-Straße 6 Via J. Ressel 2H 1, rue Kellermann A-4710 Grieskirchen 85609 Aschheim I-39100 Bolzano (BZ) F-67450 Mundolsheim +43 (0) 7248 606 0 +49 (0) 89 927 926 0...
