6 | Montage

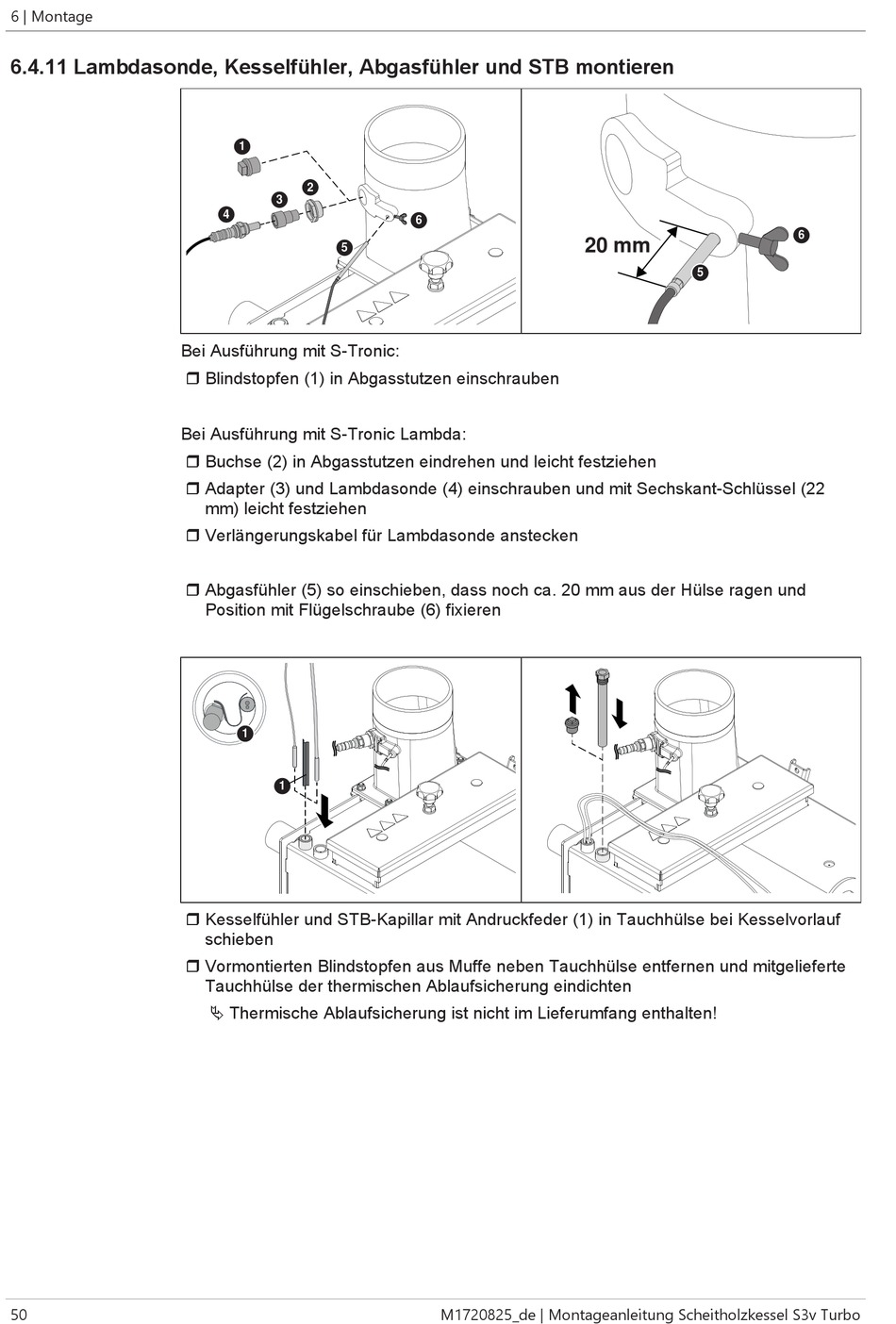

6.4.11 Lambdasonde, Kesselfühler, Abgasfühler und STB montieren
50
1
2
3
4
5
Bei Ausführung mit S-Tronic:
r Blindstopfen (1) in Abgasstutzen einschrauben
Bei Ausführung mit S-Tronic Lambda:
r Buchse (2) in Abgasstutzen eindrehen und leicht festziehen
r Adapter (3) und Lambdasonde (4) einschrauben und mit Sechskant-Schlüssel (22
mm) leicht festziehen
r Verlängerungskabel für Lambdasonde anstecken
r Abgasfühler (5) so einschieben, dass noch ca. 20 mm aus der Hülse ragen und
Position mit Flügelschraube (6) fixieren
1
1
r Kesselfühler und STB-Kapillar mit Andruckfeder (1) in Tauchhülse bei Kesselvorlauf
schieben
r Vormontierten Blindstopfen aus Muffe neben Tauchhülse entfernen und mitgelieferte
Tauchhülse der thermischen Ablaufsicherung eindichten
Ä Thermische Ablaufsicherung ist nicht im Lieferumfang enthalten!
6
20 mm
M1720825_de | Montageanleitung Scheitholzkessel S3v Turbo
