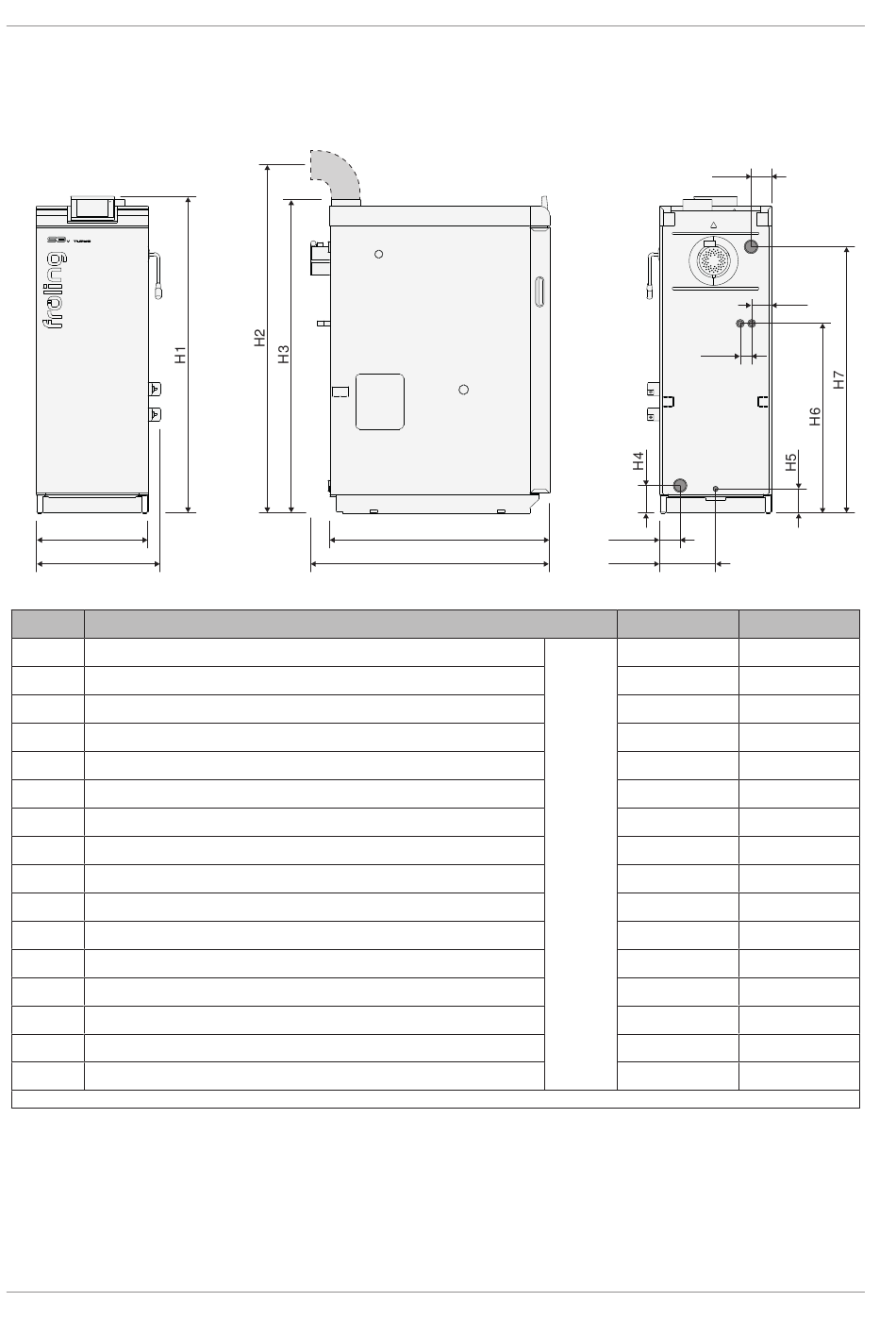

4.1 Abmessungen S3v Turbo
B1
B2
Maß
L1
Länge Kessel
L2
Gesamtlänge inkl. Saugzuggebläse
B1
Breite Kessel
B2
Gesamtbreite inkl. Stellmotoren
B3
Abstand Anschluss Vorlauf zu Kesselseite
B4
Abstand Sicherheits-Wärmetauscher zu Kesselseite
B5
Abstand Anschlüsse Sicherheits-Wärmetauscher
B6
Abstand Anschluss Rücklauf zu Kesselseite
B7
Abstand Anschluss Entleerung zu Kesselseite
H1
Höhe Kessel
H2
Höhe Anschluss Abgasrohr
H3
Gesamthöhe inkl. Abgasstutzen
H4
Höhe Anschluss Rücklauf
H5
Höhe Anschluss Entleerung
H6
Höhe Anschluss Sicherheits-Wärmetauscher
H7
Höhe Anschluss Vorlauf
1. Bei Verwendung des optionalen Rauchrohrstutzens für niedrige Kaminanschlüsse
20
L1
L2
Benennung
1)
M1720825_de | Montageanleitung Scheitholzkessel S3v Turbo
B3
B5
B6
B7
22-30
mm
1125
1300
570
635
105
100
60
105
285
1565
1715
1610
140
120
970
1360
B4
40-45
1215
1390
670
735
105
115
80
105
335
1565
1715
1610
140
120
970
1360
