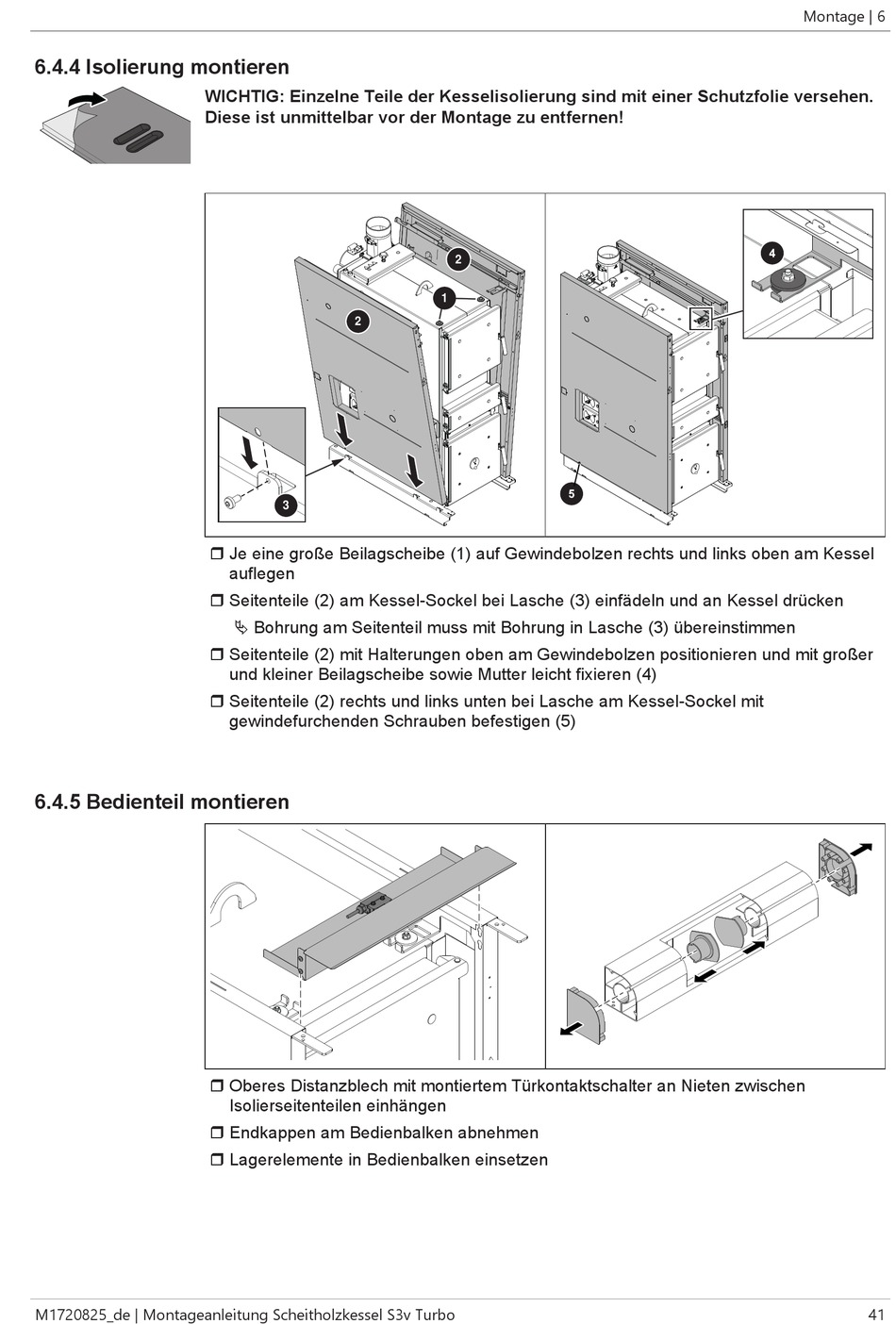

6.4.4 Isolierung montieren
6.4.5 Bedienteil montieren
M1720825_de | Montageanleitung Scheitholzkessel S3v Turbo
WICHTIG: Einzelne Teile der Kesselisolierung sind mit einer Schutzfolie versehen.
Diese ist unmittelbar vor der Montage zu entfernen!
2
3
r Je eine große Beilagscheibe (1) auf Gewindebolzen rechts und links oben am Kessel
auflegen
r Seitenteile (2) am Kessel-Sockel bei Lasche (3) einfädeln und an Kessel drücken
Ä Bohrung am Seitenteil muss mit Bohrung in Lasche (3) übereinstimmen
r Seitenteile (2) mit Halterungen oben am Gewindebolzen positionieren und mit großer
und kleiner Beilagscheibe sowie Mutter leicht fixieren (4)
r Seitenteile (2) rechts und links unten bei Lasche am Kessel-Sockel mit
gewindefurchenden Schrauben befestigen (5)
r Oberes Distanzblech mit montiertem Türkontaktschalter an Nieten zwischen
Isolierseitenteilen einhängen
r Endkappen am Bedienbalken abnehmen
r Lagerelemente in Bedienbalken einsetzen
2
1
Montage | 6
41
