6 | Montage

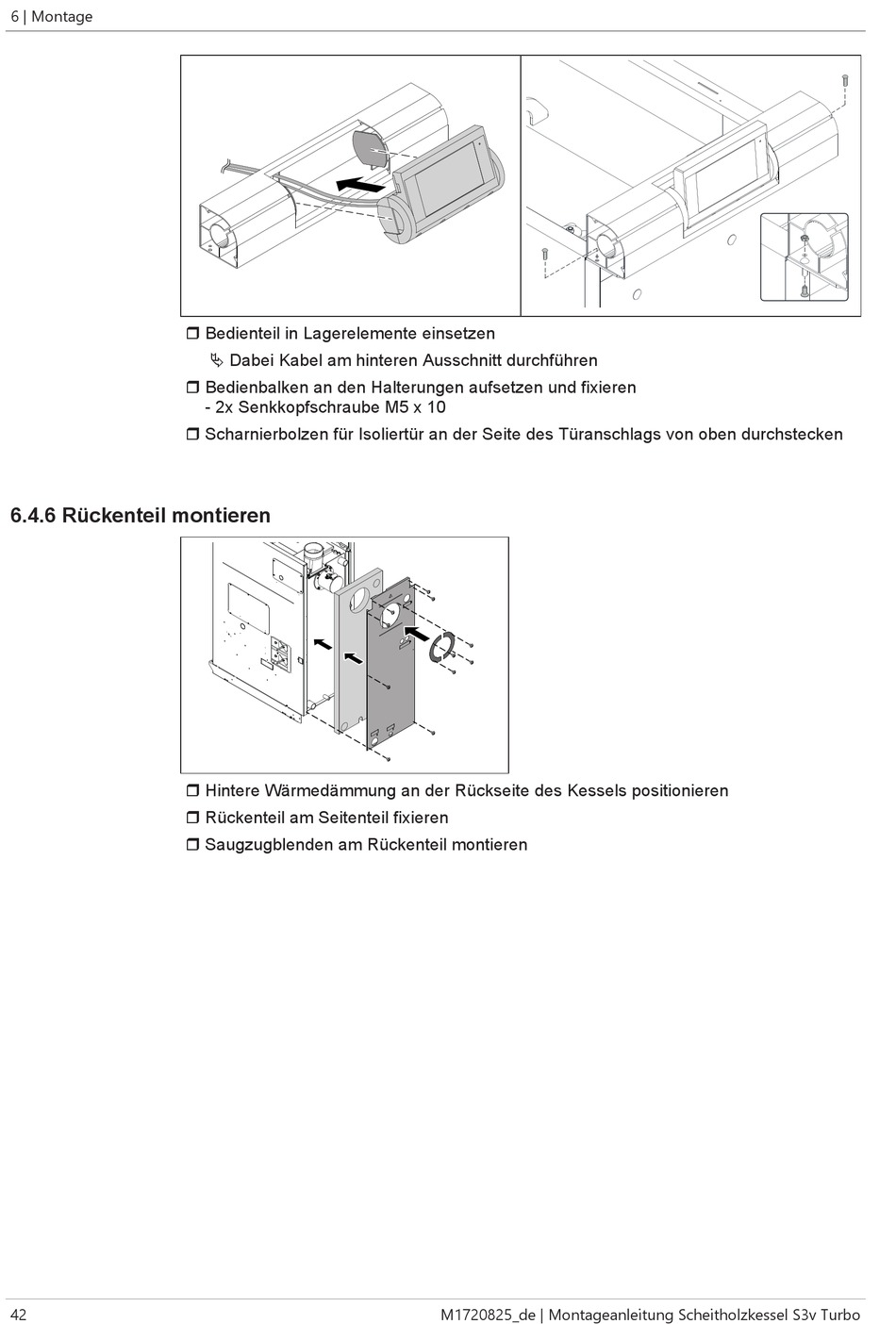

6.4.6 Rückenteil montieren
42
r Bedienteil in Lagerelemente einsetzen
Ä Dabei Kabel am hinteren Ausschnitt durchführen
r Bedienbalken an den Halterungen aufsetzen und fixieren
- 2x Senkkopfschraube M5 x 10
r Scharnierbolzen für Isoliertür an der Seite des Türanschlags von oben durchstecken
r Hintere Wärmedämmung an der Rückseite des Kessels positionieren
r Rückenteil am Seitenteil fixieren
r Saugzugblenden am Rückenteil montieren
M1720825_de | Montageanleitung Scheitholzkessel S3v Turbo
