3-4-1. Einbau des Maßstabs
<1> Wenn die Parallelität und Ebenheit der Maßstab-
Einbaufl äche bereits zufrieden stellend genau sind
Wenn die Einbaufl äche der Maßstabseinheit bereits zufrieden
stellend genau ist und ihre Parallelität und Ebenheit die
nachfolgend angegebenen Spezifi kationen erfüllen, den Maßstab
lediglich befestigen. (Für Maßstäbe mit L < 1250 mm zwei M4 ×
10 Innensechskantschrauben und zwei Unterlagscheiben (M)
verwenden. Für Maßstäbe mit L > 1250 mm drei M4 × 10
Innensechskantschrauben und drei Unterlagscheiben (M)
verwenden. Anzugsdrehmoment: 350 N·cm)
Ebenheit der Flächen A, B
Parallelität der Flächen A, B zur
Bewegung des Maschinentisches
Den in Abb. 3-5 gezeigten Bereich für die Fläche A vorsehen. Es
ist jedoch zu beachten, dass die Bedingungen für die oben
angegebenen Toleranzen sind: (i) keine extreme Rauigkeit der
Einbaufl ächen und (ii) keine Hindernisse auf der Einbaufl äche
zwischen den rechten und linken Fußplatten.
<2> Wenn es sich bei der Einbaufl äche um eine
Gussfl äche handelt
Den Maßstab mit den Einbauhalterungen befestigen
(1) Wenn es sich bei der Einbaufl äche um eine
Gussfl äche handelt und die Parallelität nicht
zufrieden stellend ist
SJ700A
innerhalb von 0,15 mm
Einbauhalterungen verwenden, und diese so justieren,
dass die in <1> vorgeschriebenen Spezifi kationen erfüllt
werden.
Einbauhalterungen werden nur am linken und rechten
Fußbereich des Maßstabs benötigt. Sie müssen sich nicht
über die ganze Länge des Maßstabs erstrecken. Wenn
jedoch die Parallelität des linken und rechten Fußes wegen
der Bewegungslänge der montierten Einheit nicht gemessen
werden kann, müssen längere Einbauhalterungen
angefertigt werden.
Kürzer als der Maschinentischweg

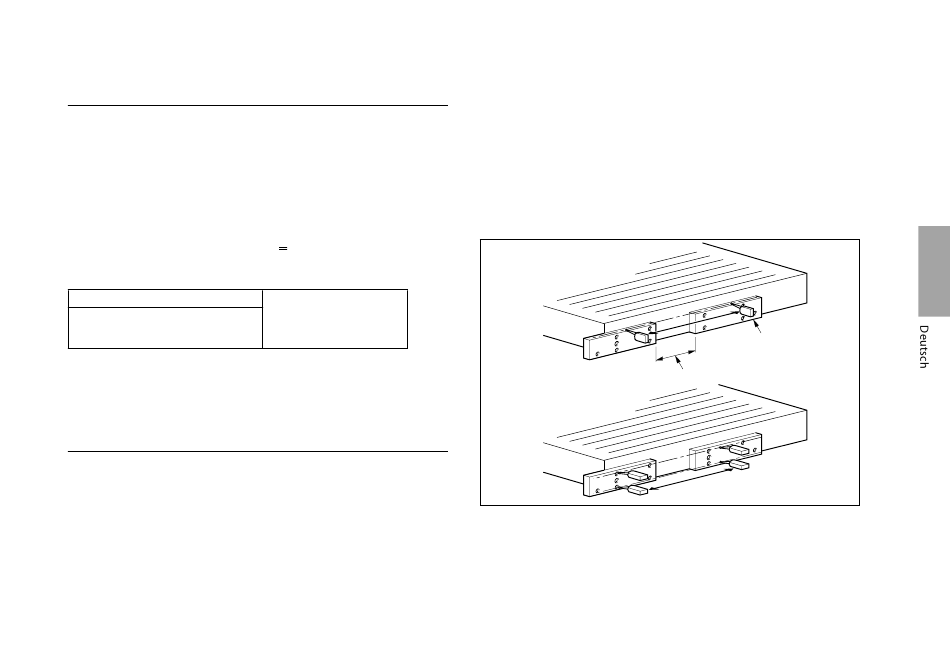

Abb. 3-6 Länge der Einbauhalterungen und Messung Ihrer Parallelität
Einbauhalterung
