Magnescale SR84 Anbringungsanleitung
Masstabseinheit
Vorschau ausblenden
Andere Handbücher für SR84:
- Bedienungsanleitung (30 Seiten) ,
- Bedienungsanleitung (8 Seiten)
Verfügbare Sprachen
Verfügbare Sprachen

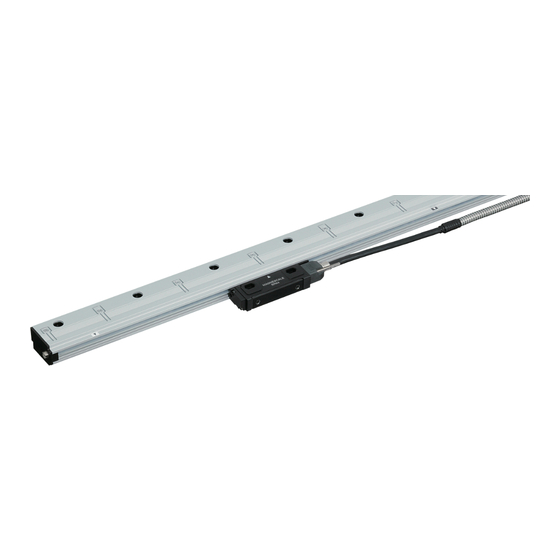

スケールユニット / Scale Unit / Maßstabseinheit / 直线标尺器
SR84 / SR85, CH33
お買い上げいただき、ありがとうございます。
ご使用の前に、この取付説明書を必ずお読みください。
ご使用に際しては、この取付説明書どおりお使いください。
お読みになった後は、後日お役に立つこともございますので、必ず保管してください。
本説明書は取付寸法と取付方法についての基本的な項目についてのみ記載したものです。
より詳しい内容については、別売の取扱説明書を参照してください。
Read all the instructions in the installation manual carefully before use and strictly follow
them. Keep the manual for future references.
This manual only contains basic information for the installation dimensions and installation
procedures. Please refer to the Instruction Manual (sold separately) for more detailed
information.
Lesen Sie die ganze Anleitung vor dem Betrieb aufmerksam durch und folgen Sie beim
Betrieb des Geräts den Anweisungen. Bewahren Sie diese Anbringungsanleitung zum
späteren Nachlesen griffbereit auf.
Diese Anleitung enthält nur grundlegende Informationen über die Installationsabmessungen
und Installationsverfahren. Ausführlichere Informationen entnehmen Sie bitte der
Bedienungsanleitung (getrennt erhältlich).
感谢您惠购本产品。
使用之前请务必认真阅读本手册，并且严格按照手册中的规定操作。将此手册留作以后的
参考。
本说明书只对安装尺寸和安装方法的基本项目进行说明，有关详细内容，请参阅另购的使
用说明书。
取付説明書 / Installation Manual / Anbringungsanleitung / 安装说明书
Inhaltsverzeichnis
Verwandte Anleitungen für Magnescale SR84
Inhaltszusammenfassung für Magnescale SR84
- Seite 1 スケールユニット / Scale Unit / Maßstabseinheit / 直线标尺器 SR84 / SR85, CH33 お買い上げいただき、ありがとうございます。 ご使用の前に、この取付説明書を必ずお読みください。 ご使用に際しては、この取付説明書どおりお使いください。 お読みになった後は、後日お役に立つこともございますので、必ず保管してください。 本説明書は取付寸法と取付方法についての基本的な項目についてのみ記載したものです。 より詳しい内容については、別売の取扱説明書を参照してください。 Read all the instructions in the installation manual carefully before use and strictly follow them. Keep the manual for future references. This manual only contains basic information for the installation dimensions and installation procedures.
- Seite 2 [ For EU and EFTA countries ] [For U.S.A. and Canada] CE Notice THIS CLASS A DIGITAL DEVICE COMPLIES WITH Marking by the symbol CE indicates compliance with PART15 OF THE FCC RULES AND THE CANADIAN the EMC directive of the European Community. This ICES-003.
-
Seite 19: Sicherheitsmaßnahmen
Sicherheitsmaßnahmen Bei dem Entwurf von Magnescale Co., Ltd. Produkten wird größter Wert auf die Sicherheit gelegt. Unsachgemäße Handhabung während des Betriebs oder der Installation ist jedoch gefährlich und kann zu Feuer, elektrischen Schlägen oder anderen Unfällen führen, die schwere Verletzungen oder Tod zur Folge haben können. Darüber hinaus kann falsche Anwendung die Leistung der Maschine verschlechtern. - Seite 20 Mehrpunkt und die Bezugsmarke. • Der Maßstab wird beschädigt, falls der Schieber über die Messlänge (ML) hinaus bewegt wird. Es wird empfohlen, die Bewegungslänge (Hub) der Maschine auf mindestens 10 mm innerhalb beider Enden der Messlänge (ML) einzustellen. SR84 / SR85, CH33...
- Seite 21 Schieben Sie den Schieberhalter nach außen, und nehmen Sie ihn vom Maßstab ab. Schieberhalter L Schritt 1 Schieberhalter R Schritt 2 Schritt 2 Schritt 1 Abb. 4 Plastikhaken Hebel Plastikhaken (In diese Position drehen) Hebel (In diese Position drehen) SR84 / SR85, CH33...
- Seite 22 • Ziehen Sie die Befestigungsschrauben zunächst provisorisch an. Legen Sie die Ausrichtung fest, und ziehen Sie dann die Schrauben zur Befestigung des Maßstabs an. (Siehe Abb. 5.) Abb. 5 × Ma§stab : (9 N • × Schieber : (2,7 N • In Ber hrung bringen SR84 / SR85, CH33...
- Seite 23 0,05 MG Oder 0,05 oder weniger Einheit: mm 2. Höhe und Parallelität des Schieberhalters überprüfen und einstellen, und dann das Teil befestigen. Abb. 7 ±0,3 Schieberhalter Maßstabshalter 0,05 oder weniger ±0,3 0,05 MG Schieberhalter Einheit: mm SR84 / SR85, CH33...
- Seite 24 Teile befestigen. Höhe und Parallelität des Schieberhalters in Bezug auf den Maßstabshalter einstellen, und dann das Teil befestigen. Abb. 9 ±0,3 Schieberhalter 0,05 MG Maßstabshalter 0,05 oder weniger ±0,3 0,05 MG Schieberhalter Einheit: mm SR84 / SR85, CH33...
- Seite 25 Abstandsstück (t = 1,0 mm) ■ ■ ■ ■ ■ Lufteinblasung und Ölschmierung Bei der Standard-Konfiguration ist der Enddeckelteil mit einer M5-Gewindebohrung für Lufteinblasung und Ölschmierung versehen. Ausführlichere Informationen entnehmen Sie bitte der Bedienungsanleitung (getrennt erhältlich). SR84 / SR85, CH33...
- Seite 26 Wenn nur ein Kabel angeschlossen wird, fällt die Kabelspannung ab, so dass der Maßstab möglicherweise nicht funktioniert. • Wenn eine Stromversorgung mit Fernabtastfunktion verwendet wird, verwenden Sie das schwarze und das violette Kabel für die Fernabtastung. SR84 / SR85, CH33...
- Seite 35 SR84 / SR85, CH33...
- Seite 36 容 (操作、保守など) と異なる目的で本マニュアルを使用す ることを禁止します。 The material contained in this manual consists of information that is the property of Magnescale Co., Ltd. and is intended solely for use by the purchasers of the equipment described in this manual. Magnescale Co., Ltd. expressly prohibits the...
