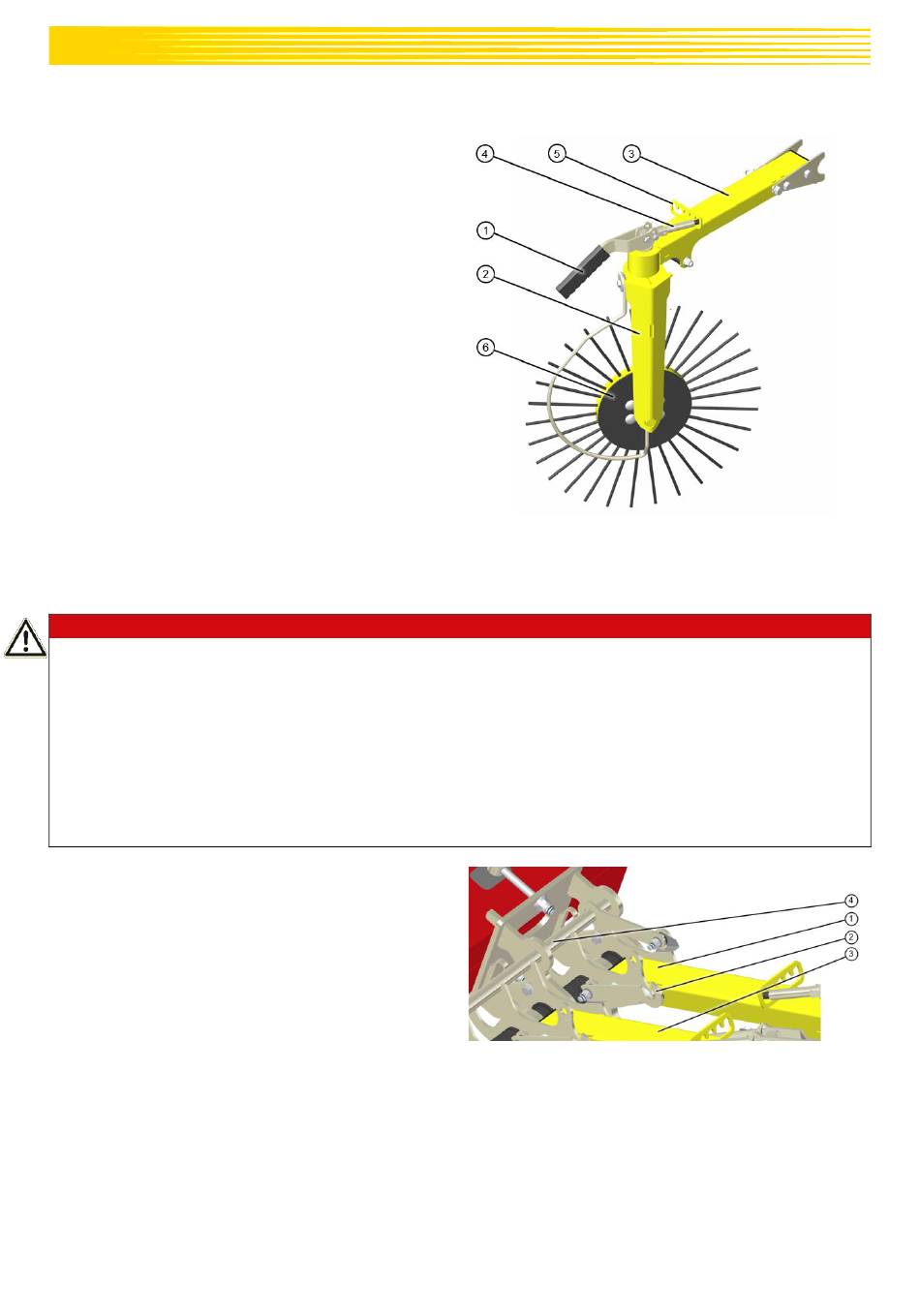

14.4 EINSTELLUNG DES ANSTELLWINKELS

Durch das nach oben Ziehen des exzentrischen
Schnellverschlusshebels
Ringträger (2) vom Armträger (3) ab und kann nun
verdreht werden. Während dieses Vorganges wird
gleichzeitig die Spannfixierung (4) durch den Hebel
nach unten aus der Arretierung (5) gedrückt. Der
Winkel des Werkzeugringes (6) und dessen
Ringträger kann jetzt in 7,5° - Schritten eingestellt
werden. Ist der gewünschte Winkel erreicht, muss
lediglich der Schnellverschlusshebel wieder nach
unten gedrückt werden. Der Ringträger verspannt
sich über den Konus mit dem Armträger und die
Spannfixierung wird wieder in die Arretierung
gedrückt.

14.5 SCHNELLAUSHUB

GEFAHR!
Unfallgefahr durch unsachgemäßes Einklappen der Seitenteile
Unsachgemäßes Einklappen der Seitenteile führt zu Unfällen wenn sich Personen im Schwenk- und
Klappbereich der Seitenteile aufhalten oder wenn sich Hochspannungsleitungen im Schwenk- und
Klappbereich der Seitenteile befinden. Siehe Abschnitt „Gefahrenbereiche".
•
Überprüfen Sie vor dem Einklappen, dass sich keine Personen im Schwenk- und Klappbereich der
Seitenteile aufhalten.
•
Klappen Sie niemals die Seitenteile ein, wenn sich Hochspannungsleitungen im Schwenk- und
Klappbereich der Seitenteile befinden.
•
Klappen Sie die Seitenteile nur bei vollständig ausgehobenem Gerät ein.
•
Darauf achten, dass sich beim Einklappen kein Arbeitswerkzeug im Schnellaushub befindet.
Durch den Schnellaushub der Arbeitswerkzeuge
(1) kann die Maschine an die Kultur angepasst
werden. Dazu muss lediglich der hochgeklappte
Werkzeugarm (3) mit dem Fanghaken (2) in der
Werkzeughalterung (4) fixiert werden. Durch das
Hochklappen des Werkzeugarmes wird eine Breite
von 150 mm nicht bearbeitet.
50
(1) hebt sich der
Abbildung 31
Abbildung 32
