AUFBAU UND FUNKTION

8.1 ÜBERSICHT
8.1.1

RW 600 M1

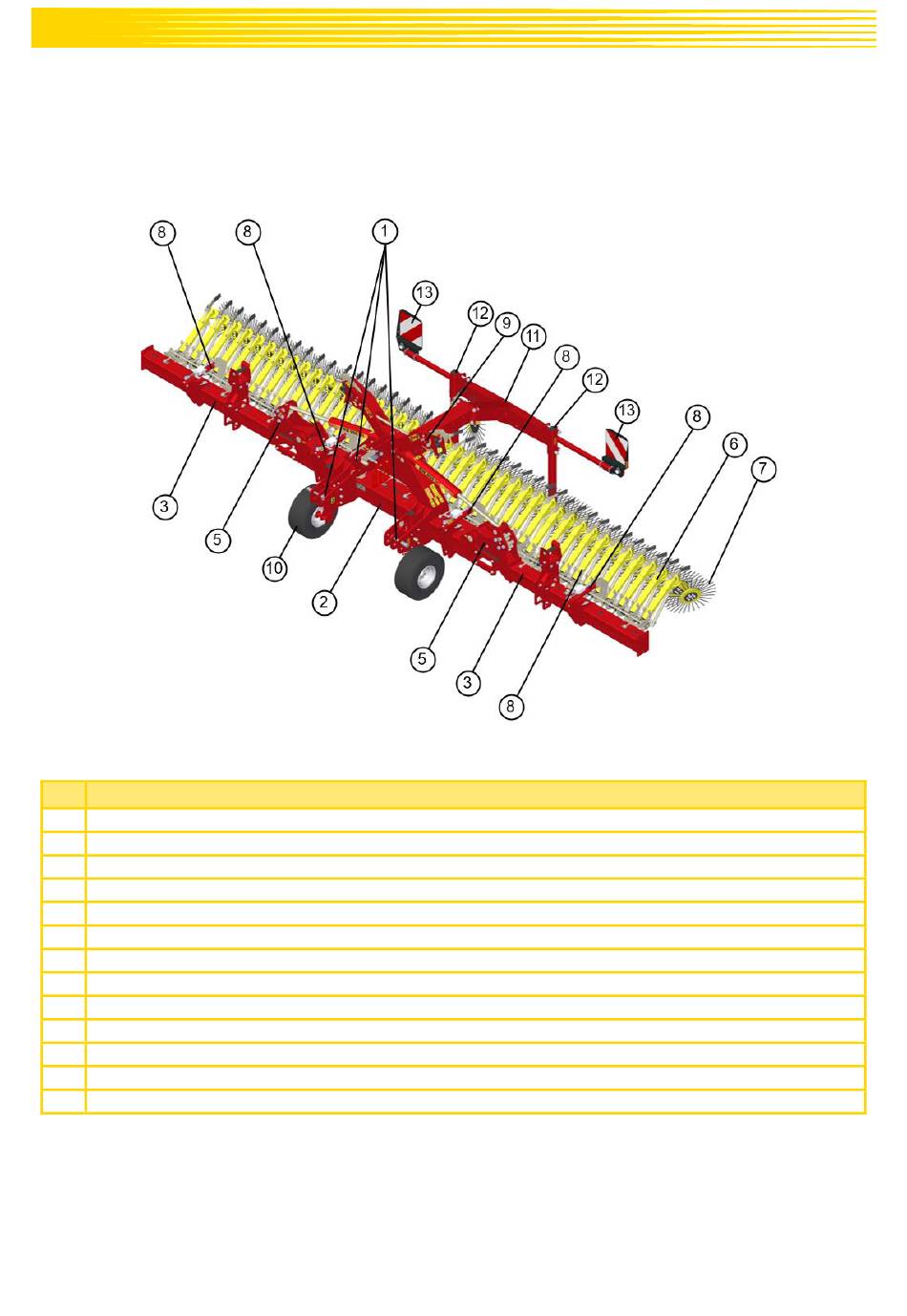

Abbildung 7
Nr. Bezeichnung/Beschreibung
1: Dreipunktaufbau
2: Mittelrahmen
3: Seitenrahmen
4: -
5: Klappungsgestänge
6: Werkzeugarm
7: Werkzeugring
8: Hydraulische Verstellung der Arbeitswerkzeuge
9: Hydraulische Transportverriegelung
10: Tasträder
11: Stützenausleger
12: Abstellstützen
13: Beleuchtungsanlage
