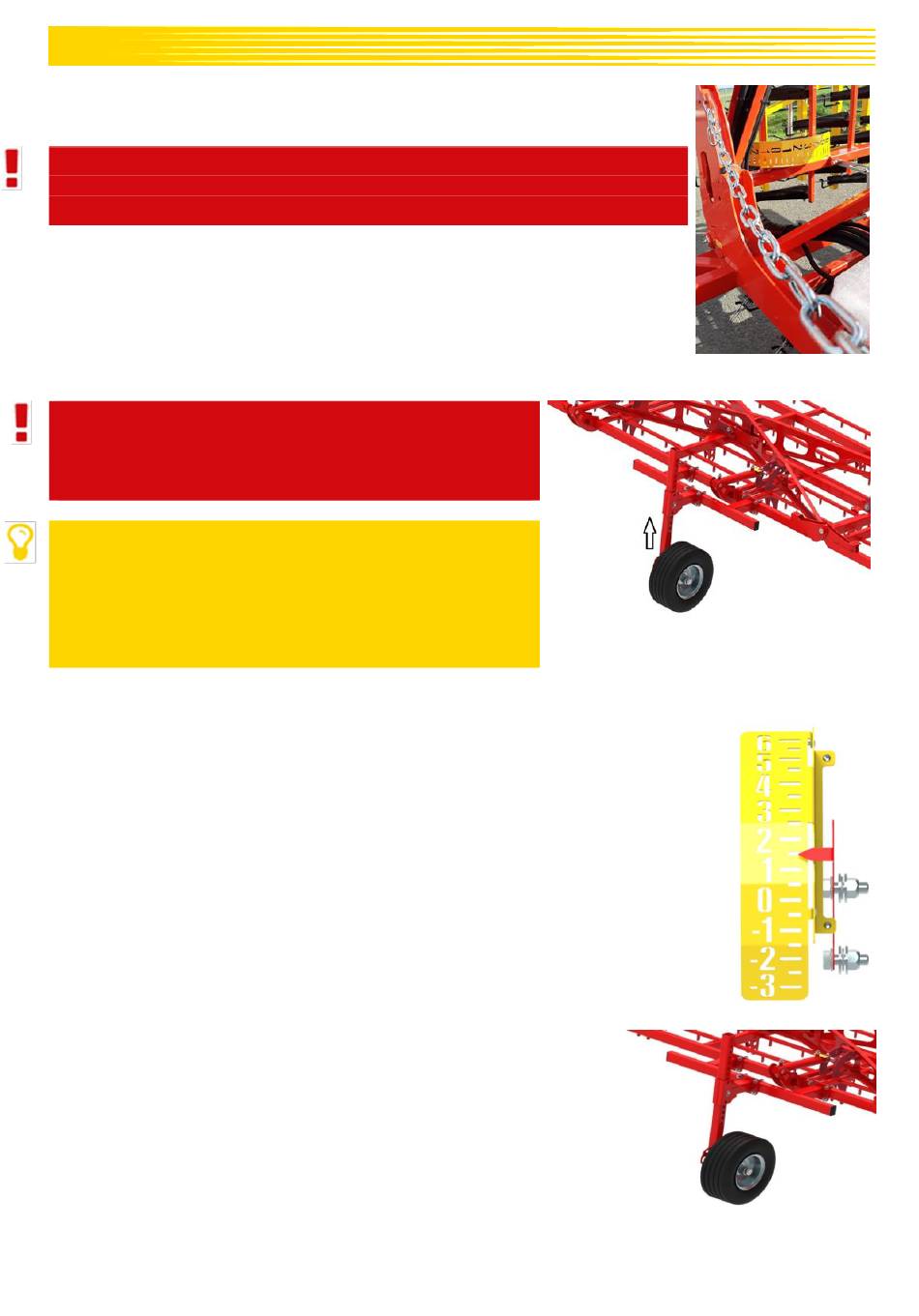

8. Sicherungsketten
zusammengeklappt wurde (siehe Abbildung 8).
ACHTUNG!
Die Zinken dürfen nur vorgespannt werden, wenn der Variostriegel
auseinandergeklappt ist.
Beim Einklappvorgang klappt sich zuerst der äußere Seitenrahmen um 180° auf
den inneren Rahmen und dieser dann um 90° hoch.
Ist die Maschine für den Arbeitseinsatz ausgeklappt, ist das hydraulische
Steuergeräte bzw. die doppelwirkenden hydraulischen Steuergeräte in Stellung
„N - Neutral" zu bringen.
ACHTUNG!
Um eine Transportbreite von unter 3 m zu erreichen,
müssen die Tasträder am ersten Seitenrahmen in der
Tastradhalterung komplett nach oben gestellt werden.
HINWEIS!
Beim
Abkoppeln
Zinkenvorspannung
Absperrhahn
schließen,
Hydraulikschläuche abstecken. So bleiben die Zinken
auch im abgestellten Zustand in der gewünschten
Stellung.
8.5
ARBEITSSTELLUNG UND EINSTELLUNG DER ARBEITSTIEFE
Die Striegelintensität wird mit der Vorspannung der Federpakete eingestellt. Die
Verstellung erfolgt hydraulisch und bequem vom Traktorsitz aus. Auf der Skala
(siehe Abbildung 10) kann abgelesen werden, welche Stufe aktuell eingestellt ist.
Hierbei gilt, dass bei der Stellung -3 bis 0 die Federn nicht vorgespannt sind. Ab 0
beginnt die Vorspannung, bei 6 ist die volle Vorspannung erreicht. Bei der Stellung -
3 sind die Zinken hochgeklappt, was bedeutet, dass die Zinken in Transportstellung
sind.
Über die Arbeitsgeschwindigkeit wird die Intensität des Striegelns wesentlich
mitbestimmt. Der normale Geschwindigkeitsbereich liegt zwischen 1 und 12 km/h, je
nach Empfindlichkeit und Wachstumsstadium der Kultur.
Die Tasträder können je nach gewünschter Spurweite am Rahmen verschoben
werden. Die Durchgangshöhe und der Zinkenwinkel können mittels Lochraster in
den Tasträdern verstellt werden.
Je weiter die Tasträder im Rahmen nach oben gestellt werden, desto
kleiner ist der Abstand zwischen Rahmen und Boden und desto steiler
stehen die Zinkenenden zum Boden.
Um alle Tasträder, auch die im Heck, gleich hoch einzustellen, muss
bei allen Tasträdern dieselbe Anzahl an Löchern oberhalb der
Halterung sichtbar sein.
wieder
einhängen,
der
Hydraulikschläuche
unter
Druck
danach
nachdem
der
für
die
zuerst
den
erst
die
Abbildung 9: Klappen des Variostriegels
Striegel
Abbildung 8
Abbildung 10
Abbildung 11: Arbeitsstellung
15
