APV RW 600 M1 Betriebsanleitung Seite 38

Der Oberlenker kann in zwei verschiedenen
Anbaupositionen an den Oberlenker-Kuppelpunkt
angebaut werden. Siehe dazu auch Abschnitt 15.3
Langloch für Oberlenker.
WARNUNG!
Unfallgefahr durch falsche Montage des Oberlenkerbolzens in der Transportstellung
Der Oberlenker-Kuppelpunkt
Oberlenkerbolzens im Langloch.
•
Der Rollstriegel RW darf nicht transportiert werden, wenn sich der Oberlenkerbolzen im Langloch
befindet und die Verriegelung ausgeklappt ist! (siehe Abbildung 14)
•
Für den Straßentransport muss der Bolzen entweder im Rundloch (unter dem Langloch) montiert
und mittels Splints gegen Verlust gesichert sein (siehe Abbildung 15) oder im Langloch verriegelt
sein. (siehe Abbildung 16)
38

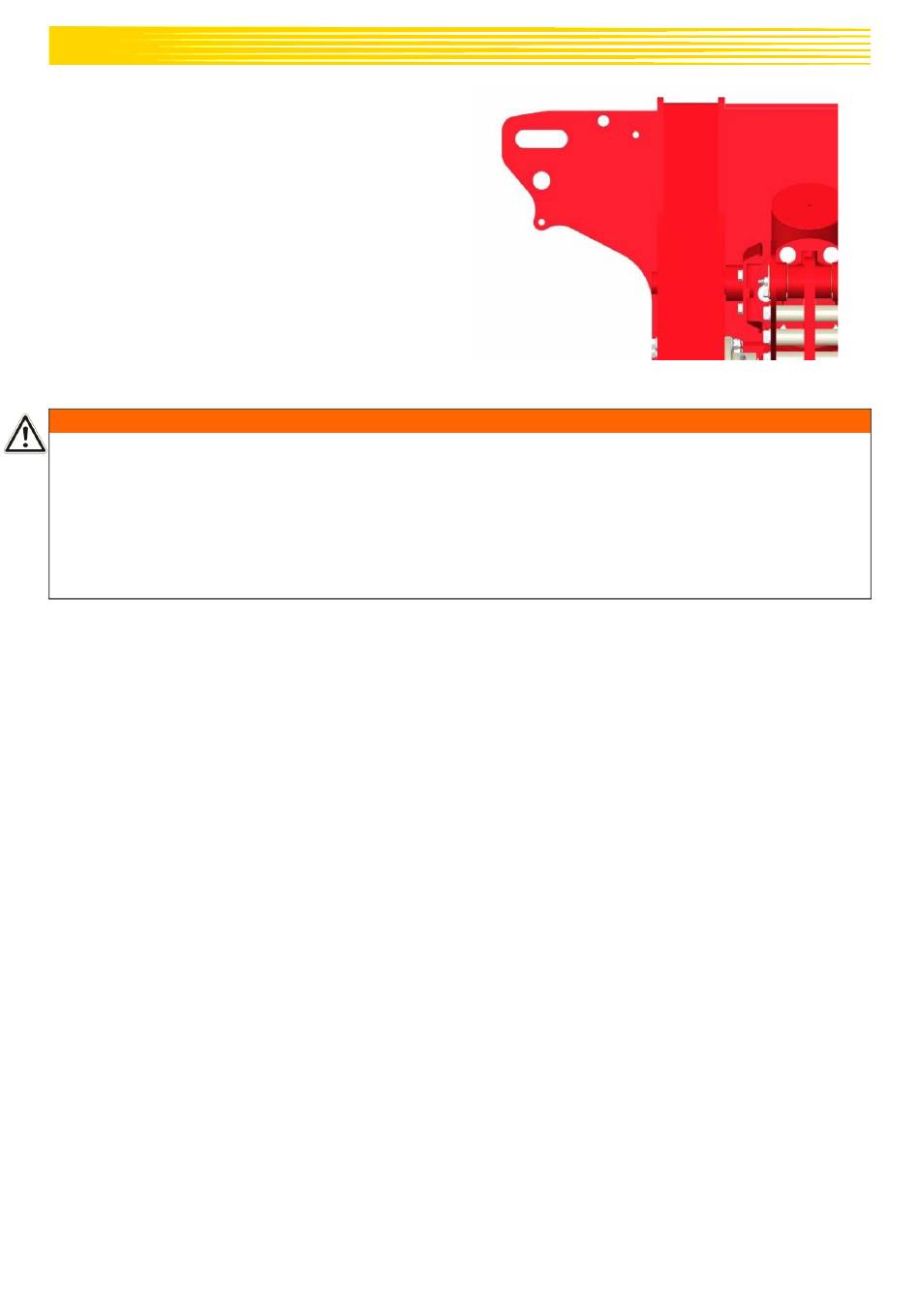

Abbildung 13
beinhaltet eine Verriegelungseinheit für die Position des
