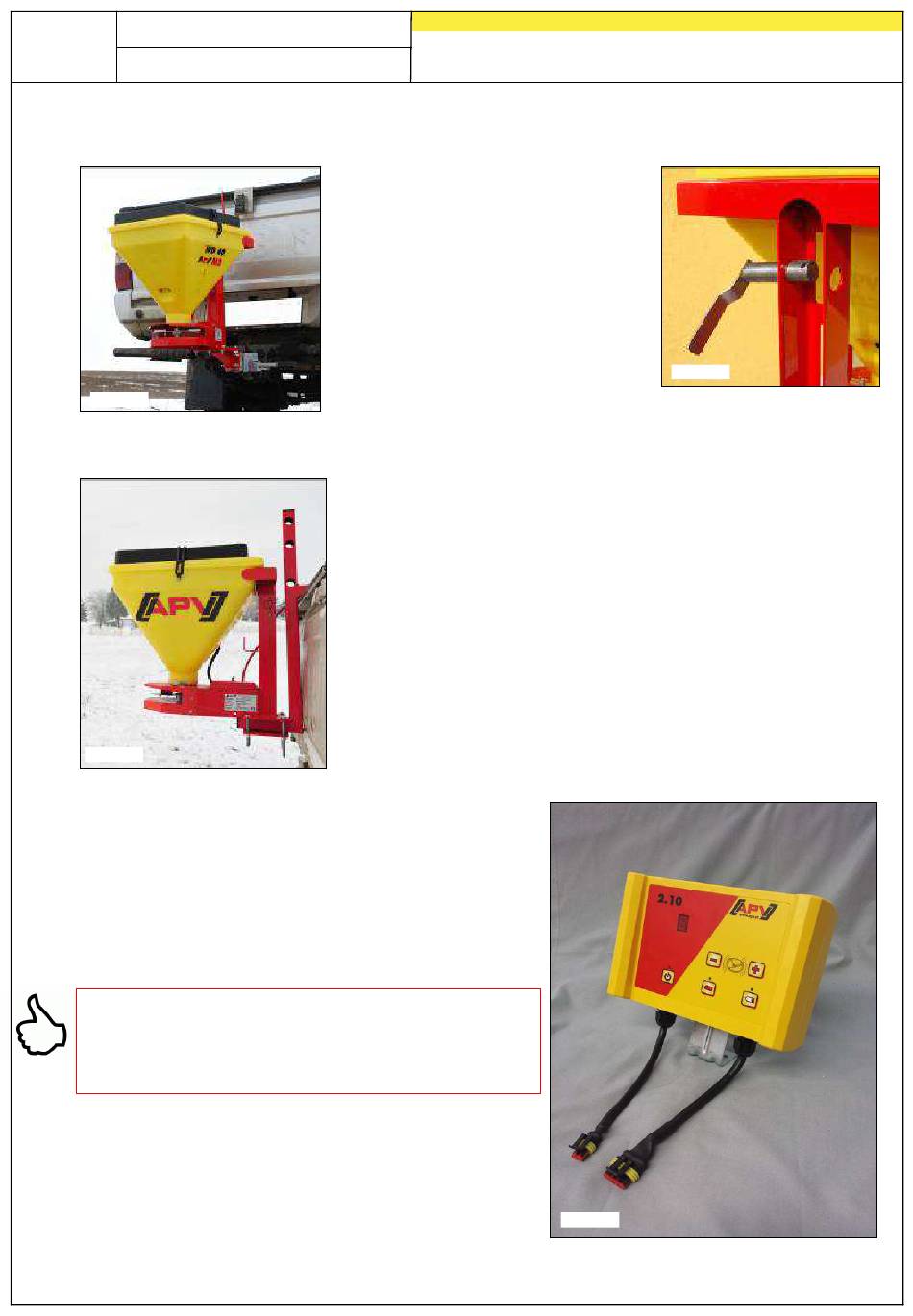

5.2 Anbau an den Traktor
Abb.: 1
5.3 Montage an ein Trägerfahrzeug
Abb.: 3
5.4 Befestigung des Steuermoduls
Befestigen Sie die serienmäßig mitgelieferte
Halterung mit zwei Schrauben in der Kabine. Das
überschüssige Kabel verstauen Sie im Fahrerhaus,
um ein Einklemmen zu vermeiden.
TIPP: Beachten Sie den Winkel mit dem Sie auf
das Modul blicken, um das Display optimal ablesen
zu können. Eventuell biegen Sie die Halterung
leicht um den Winkel gut einzustellen.
Bei dieser Anbauweise schrauben
Sie die Acker-schiene zwischen
Ihren WD 40 M2 und die
mitgelieferte Kontraplatte.
Verwenden Sie Schrauben mit
einem Durchmesser von 10mm.
Fixieren Sie den Oberlenker Ihres
Zugfahrzeuges mit dem Bolzen.
Um den WD 40 M2 auf ein Fahrzeug aufzubauen
verwenden Sie am besten die Kontraplatte. Befestigen Sie
Ihren WD 40 M2 mit Hilfe dieser auf einem Rahmen des
Fahrzeuges.
Bitte beachten Sie, dass das Gerät auf einer Höhe von
1,5 Meter über dem Boden oder der Frucht, montiert wird.
Abb.: 2
Abb.: 4
