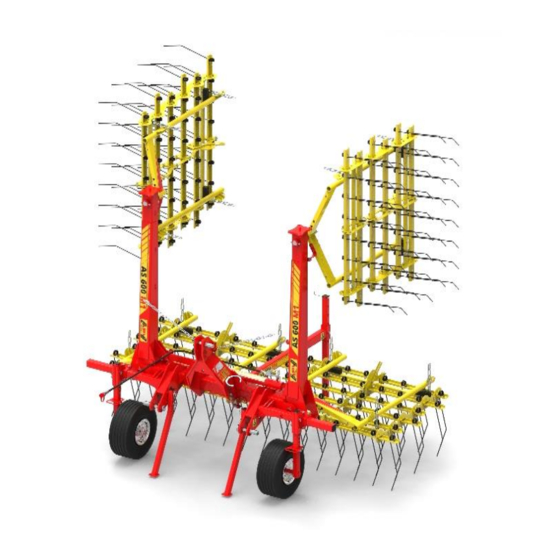

APV AS 600 M1 Montageanleitung
Verwandte Anleitungen für APV AS 600 M1
Inhaltszusammenfassung für APV AS 600 M1
- Seite 1 MONTAGEANLEITUNG AS 600 M1, AS 900 M1, AS 1200 M1 MONTAGEANLEITUNG VOR MONTAGE BITTE SORGFÄLTIG LESEN! Version: 2.0 DE; Artikelnummer: 00602-3-387...
-
Seite 2: Inhaltsverzeichnis
AS 1200 M1 ......................... 5 MONTAGE ............................5 AS 600 M1 ............................6 Striegelfeldmontage ......................6 Montage Zubehör AS 600 M1 ....................7 3.2.1 Montage 2. Tastradpaar ....................... 7 3.2.2 Montage Beleuchtungshalter....................7 AS 900 M1 STARR ......................... 8 Montage Verlängerung AS 900 M1 starr ................8 Montage Halterung für Klappungsgestänge ................. -
Seite 3: Lieferumfang
LIEFERUMFANG AS 600 M1 Abbildung 1: Auslieferzustand AS 600 M1 Abbildung 2: Auslieferzustand Zubehör AS 600 M1... -
Seite 4: As 900 M1
AS 900 M1 Abbildung 3: Auslieferzustand AS 900 M1 Abbildung 4: Auslieferzustand AS 900 M1... -
Seite 5: As 1200 M1
AS 1200 M1 Abbildung 5: Auslieferzustand AS1200 M1 MONTAGE Die Montageanleitung wurde in die jeweiligen AS-Typen unterteilt, da die Montage aufgrund des Transportszustandes von Maschine zu Maschine abweicht. -
Seite 6: As 600 M1
Striegelfelder für den Transport waagrecht sind. Um diese wieder in Arbeitsposition zu bringen, demontieren und remontieren Sie diese wie in Abbildung 7 & Abbildung 8 gezeigt. Abbildung 7: Striegelfeldmontage AS 600 M1 Abbildung 8: Klappungsbegrenzung montiert links und rechts AS 600 M1... -
Seite 7: Montage Zubehör As 600 M1
Anschließend schieben Sie das Tastrad (Abbildung 10) in die Halterung und fixieren diese mit dem Bolzen im selben Loch wie die anderen Tasträder. Abbildung 9: Verlängerung am Seitenrahmen montieren AS 600 M1 Abbildung 10: Tastrad montieren AS 600 M1 3.2.2 MONTAGE BELEUCHTUNGSHALTER Für die Montage der Beleuchtung im Heck, entfernen Sie die Stütze und schieben Sie die Beleuchtung... -
Seite 8: As 900 M1 Starr
AS 900 M1 STARR Bevor mit der Montage begonnen werden kann, entfernen Sie das mitgelieferte Zubehör wie in Abbildung 3 & Abbildung 4 ersichtlich, vollständig vom Striegel. Anschließend klappen Sie den Ackerstriegel auf und stellen diesen waagrecht am Boden mittels Tasträder in Front und Abstellstütze im Heck ab. Abbildung 13: AS 900 M1 auseinanderklappen MONTAGE VERLÄNGERUNG AS 900 M1 STARR Als nächsten Schritt montieren Sie beide Verlängerungen links und rechts am Rahmen und montieren Sie... -
Seite 9: Montage Halterung Für Klappungsgestänge
MONTAGE HALTERUNG FÜR KLAPPUNGSGESTÄNGE Bevor die äußeren Striegelfelder am Rahmen montiert werden, befestigen Sie die Halterung für das Klappungsgestänge (Abbildung 15). Abbildung 15: Vorbereitung zur Striegelfeldmontage an Verlängerung MONTAGE DER STRIEGELFELDGABEL AM RAHMEN Montieren Sie anschließend die Striegelfeldgabel am Mittelrahmen wie in Abbildung 16. Dafür montieren Sie zuerst die Distanzscheibe (1) am Bolzen. -
Seite 10: Montage Des Klappungsgestänges
MONTAGE DES KLAPPUNGSGESTÄNGES Montieren Sie das Klappungsgestänge am äußersten Striegelfeld wie in der Abbildung 17 gezeigt. 5 Beilagscheiben müssen zwischen Klappungsgestänge und der Halterung beigelegt sein. Abbildung 17: Montage Klappungsgestänge am Striegelfeld Weiters montieren Sie das Klappungsgestänge am Übergang zum inneren Klappungsgestänge wie in Abbildung 18 gezeigt. -
Seite 11: As 900 M1 Scherenklappung
AS 900 M1 SCHERENKLAPPUNG Bevor mit der Montage begonnen werden kann, entfernen Sie das mitgelieferte Zubehör wie in Abbildung 3 & Abbildung 4 ersichtlich, vollständig vom Striegel. Anschließend klappen Sie den Ackerstriegel auf und stellen diesen waagrecht am Boden mittels Tasträder in Front und Abstellstützen im Heck ab. Abbildung 19: AS 900 Scherenklappung Auslieferzustand 5.1.1 MONTAGE SEITENRAHMEN AS 900 M1 SCHERENKLAPPUNG... -
Seite 12: Montage Klappungsgestänge & Striegelfeld
MONTAGE KLAPPUNGSGESTÄNGE & STRIEGELFELD Montieren Sie die Halterung für das Klappungsgestänge sowie die einzelnen Blechprofile der Klappung wie in Abbildung 21. Anschließend schieben Sie die Striegelfeldgabel auf den Bolzen und sichern diese mit der Beilagscheibe und den Beiden Hohlstiften, wie in Abbildung 22 gezeigt, gegen Verlust ab. Abbildung 21: Montage Klappungsgestänge Abbildung 22: Montage Striegelfeld EINHÄNGEN DES STRIEGELFELDKLAPPUNGSGESTÄNGES... -
Seite 13: Montage Klappungsgestänge
MONTAGE KLAPPUNGSGESTÄNGE Das Klappungsgestänge für den Seitenrahmen besteht aus Blechteilen, Distanzhülsen sowie Schrauben und Muttern. Sehen Sie sich dafür Abbildung 25 für einen detaillierten Überblick an. Fertig montiert soll es dann so aussehen wie in Abbildung 24. Abbildung 24: Klappungsgestänge für Seitenrahmen Abbildung 25: Klappungsgestänge für Seitenrahmen explosionsartig dargestellt MONTAGE BELEUCHTUNG AS 900 M1 SCHERENKLAPPUNG Für die Montage der Beleuchtung im Heck montieren Sie die Verlängerung direkt an die Halterung der... -
Seite 14: As 1200 M1
AS 1200 M1 Bevor mit der Montage begonnen werden kann, entfernen Sie das mitgelieferte Zubehör wie in Abbildung 5 ersichtlich, vollständig vom Striegel. Anschließend klappen Sie den Ackerstriegel auf und stellen diesen waagrecht am Boden mittels Tasträder in Front und Abstellstütze im Heck ab. Abbildung 27: Auslieferzustand AS 1200 TASTRADMONTAGE AS 1200 M1 Zuallererst montieren Sie beide Tasträder... -
Seite 15: Montage Klappungsgestänge As 1200 M1
MONTAGE KLAPPUNGSGESTÄNGE AS 1200 M1 Abbildung 29: Übersicht Montagepunkte Klappungsgestänge AS 1200 M1 Abbildung 30: Montage Klappungsgestänge 1. Striegelfeld von außen AS 1200 M1... - Seite 16 Abbildung 31: Montage Klappungsgestänge 2. Striegelfeld von außen AS 1200 M1 Abbildung 32: Montage Klappungsgestänge 3. Striegelfeld von außen AS 1200 M1...
-
Seite 17: Striegelfelder Einhängen
Abbildung 33: Montage Klappungsgestänge 4. Striegelfeld von außen AS 1200 M1 Wiederholen Sie die Schritte der Klappungsgestängemontage auf der anderen Seite spiegelverkehrt. STRIEGELFELDER EINHÄNGEN Zum Einhängen der Striegelfelder hängen Sie die Kette (1) in die Lasche der Gabel und sichern diese mit dem Klappsplint (2). -
Seite 18: Montage Beleuchtung As 1200 M1
MONTAGE BELEUCHTUNG AS 1200 M1 Für die Beleuchtungsmontage beim AS 1200 siehe Punkt 5.5 sowie Abbildung 26. NOTIZEN... - Seite 19 NOTIZEN...
