Rw 900 M1 - Apv Rw 600 M1 Betriebsanleitung
Rollstriegel
Inhaltsverzeichnis
19.2 RW 900 M1

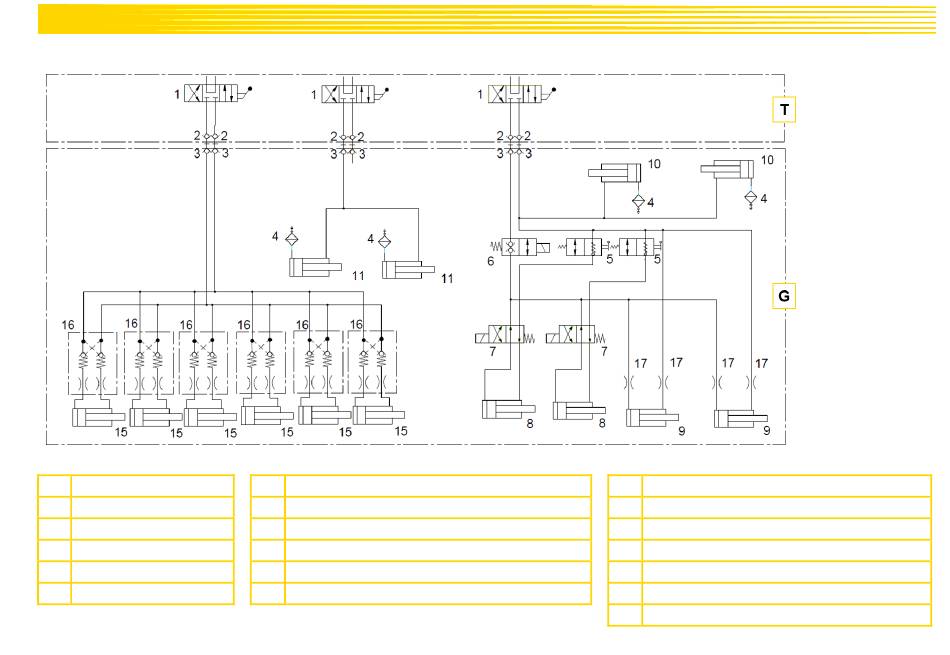

Abbildung 42
T:
Traktorseitig
G:
Geräteseitig
1:
Steuergerät
2:
Kupplungsmuffe BG 2
3:
Kupplungsstecker BG 2
4:
Entlüftungsfilter
5:
Hubbegrenzer
6:
2/2 Wegeventil
7:
4/2 Wegeventil
8:
Doppelt wirkender Zylinder für Klappungsfolge
9:
Doppelt wirkender Zylinder für Klappung
10:
Doppelt wirkender Zylinder für Verriegelung
11:
Doppelt wirkender Zylinder für V-Klappung
12:
Membranspeicher
13:
2/2 Wege Kugelhahn
14:
Schraubkupplung BG 1
15:
Doppelt wirkender Zylinder für Vorspannung
16:
Einzelmengenteiler
17:
Drosselscheibe
