19

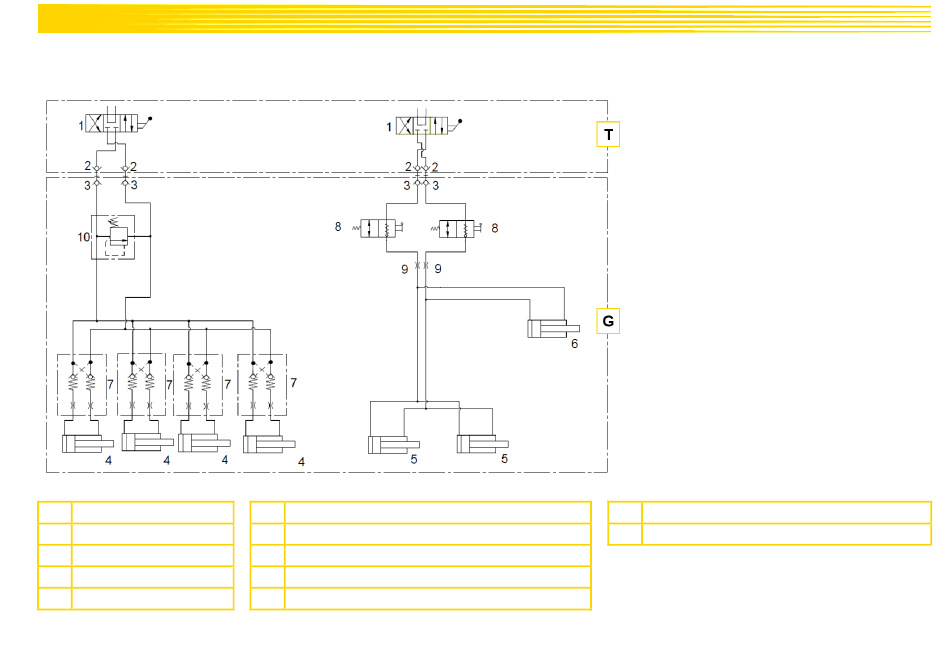

HYDRAULIKSCHEMA

19.1 RW 600 M1

Abbildung 41
T: Traktorseitig
G: Geräteseitig
1: Steuergerät
2: Kupplungsmuffe BG 2
3: Kupplungsstecker BG 2
66
4: Doppelt wirkender Zylinder für Druckverstellung
5: Doppelt wirkender Zylinder für Klappung
6: Doppelt wirkender Zylinder für Verriegelung
7: Mengenteiler
8: Hubbegrenzer
9: Drosselscheibe
10: Druckbegrenzungsventil 150 bar
