VORSICHT!
Beschädigung des Gerätes bei Schmierung
wartungsfreier Lager
Bei den Lagerungen an den Armen handelt es
sich um wartungsfreie Lager.
Diese dürfen nicht geschmiert werden. Siehe
Abbildung 35.
17.5 ANSCHLUSSVERBINDUNGEN ZUM TRAKTOR PRÜFEN
WARNUNG!
Unfallgefahr durch herausspritzende Hydraulikflüssigkeit
Unter hohem Druck austretende Flüssigkeit (Hydrauliköl) kann die Haut durchdringen und schwere
Verletzungen verursachen. Bei Verletzungen sofort einen Arzt aufsuchen.
•
Vor Arbeiten an der Hydraulikanlage muss diese stets drucklos geschaltet werden.
•
Bei der Suche nach Leckstellen wegen Verletzungsgefahr geeignete Hilfsmittel verwenden.
•
Bei allen Arbeiten an der Hydraulikanlage immer entsprechende Schutzkleidung tragen.

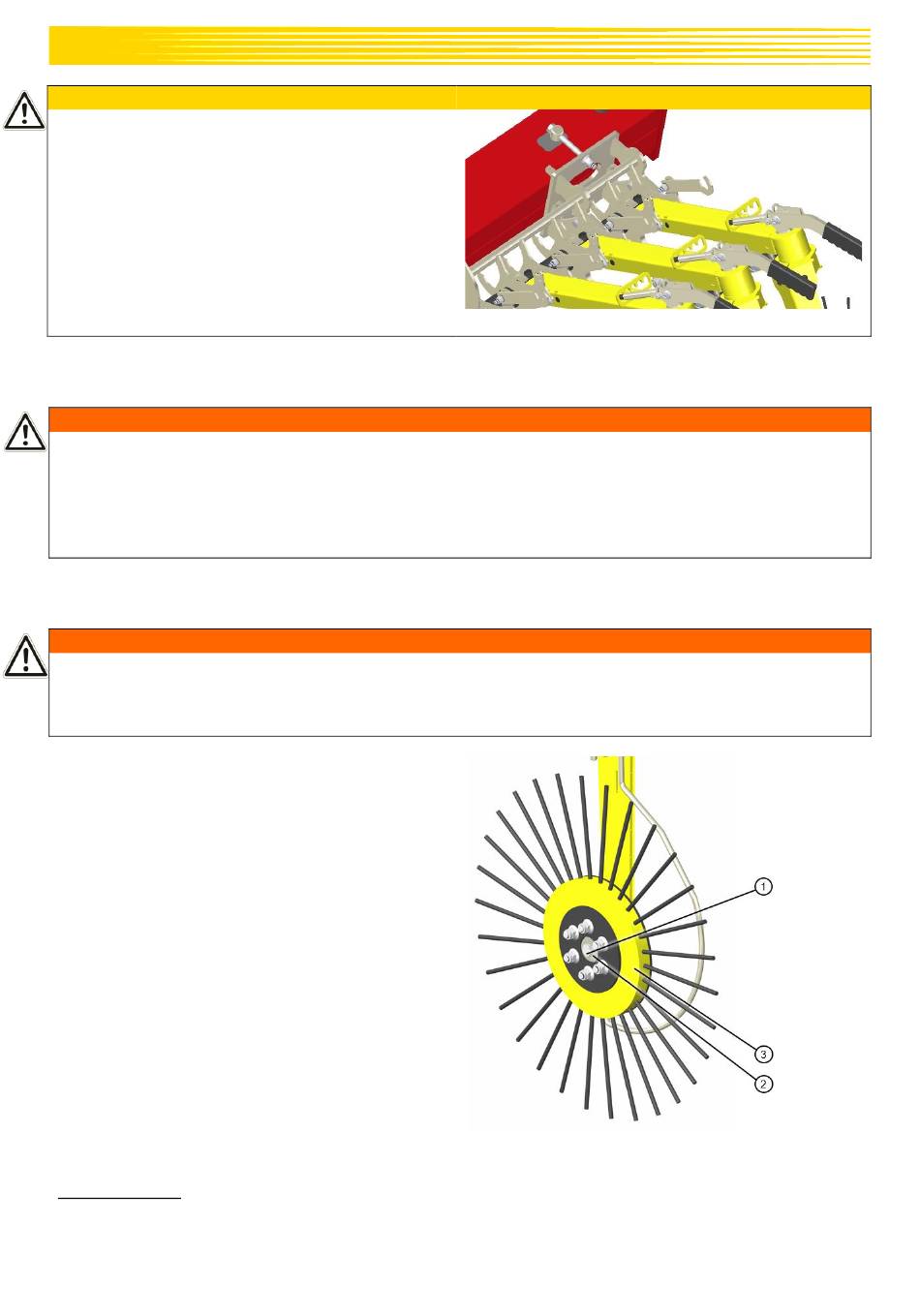

17.6 MONTAGE/WECHSELN DER WERKZEUGRINGE

WARNUNG!
Bei jedem Umbau der Werkzeugringe neue Sicherungsmutter verwenden
Eine bereits verwendete Sicherungsmutter bietet stark verminderte Sicherheit gegen das Loslösen von
der Schraube.
•
Bei jedem Wechsel/Umbau eines Werkzeugringes ist eine neue Sicherungsmutter zu verwenden.
1. Sechskantschraube (1) inklusive Karosserie-
scheibe (2) lösen.
2. Herunternehmen von Werkzeugring (3).
3. Neuen Werkzeugring nehmen und montieren.
4. Zusammenbau
Reihenfolge.
5. Sechskantschraube
sicherung einkleben.
Bestellnummer:
07040-2-080: Anbaukit Ring RW
62
erfolgt in umgekehrter
mittels Schrauben-
Abbildung 35
Abbildung 36
