17.2 Elektrische Spezifikationen
Modell
Stromversorgung
Standardeinheit
Nenn-Betriebsstrom
Stromversorgung
Reserveheizer
Nenn-Betriebsstrom

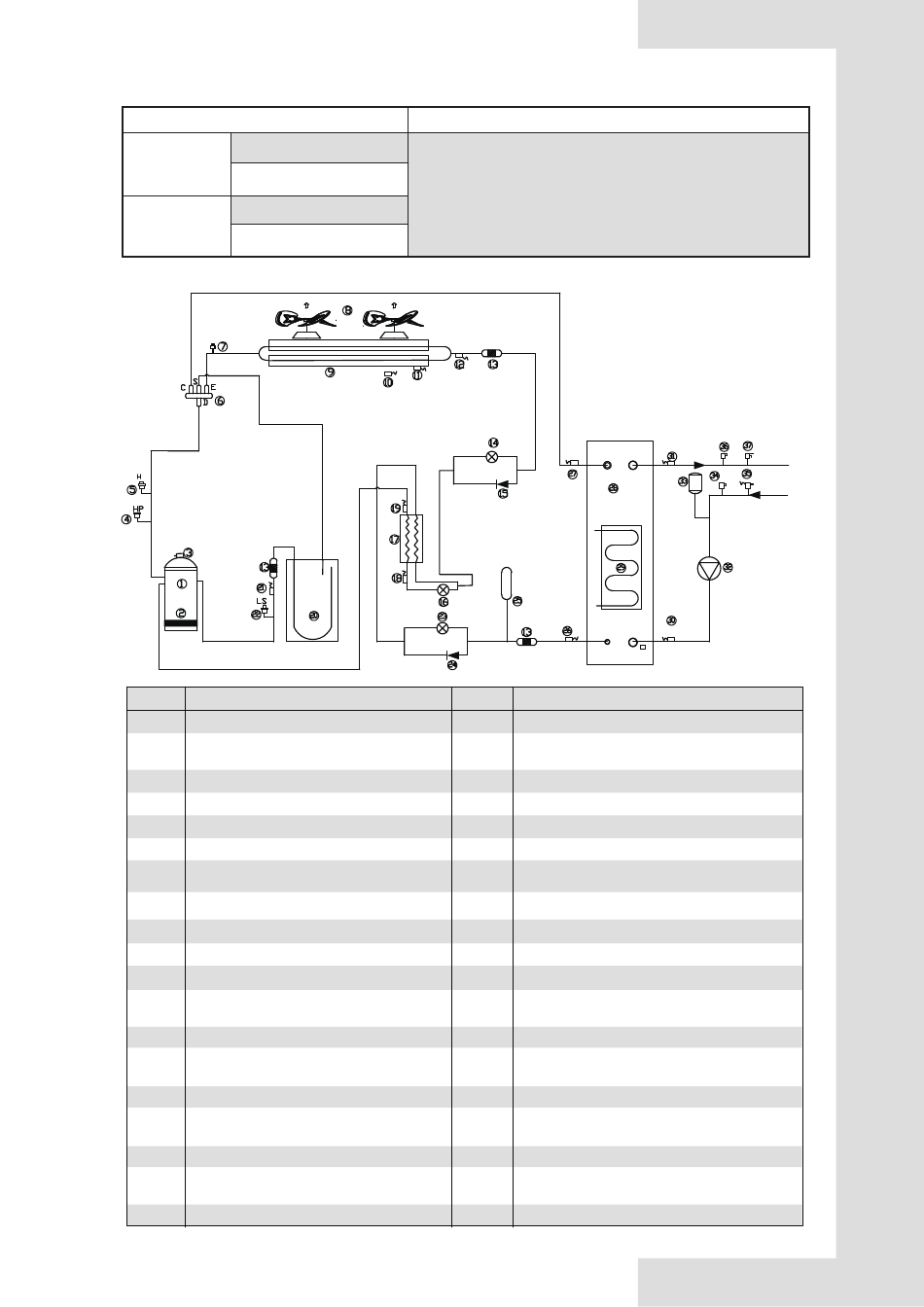

26–35-kW-Geräte (Standard)
S
Beschreibung
Element
DC-Wechselrichter-Kompressor
1
2
Kurbelgehäuseheizung
3
Ablasstemperatursensor
Hochdruckschalter
4
5
Hochdrucksensor
6
4-Wege-Ventil
7
Nadelventil (Auslassseite)
8
DC-Gebläse 1 /DC-Gebläse 2
9
Kondensator
10
Umgebungstemperatursensor
11
Temperatursensor (Wärmetauscher)
Temperatursensor (Wärmetauscheraustritt
12
Kältemittel: Kühlen)
13
Filter
14
Heizen elektronisches Expansionsventil
15
Rückschlagventil
16
EVI elektronisches Expansionsventil
17
Plattenwärmetauscher (Economizer)
18
Eintrittstemperatursensor von Economizer
19
Austrittstemperatursensor von Economizer
26/30/35 kW
Siehe "7.4.1 Richtlinien für Vor-Ort-Verkabelung"
Beschreibung
Element
Dampf-Flüssigkeits-Abscheider
20
21
Temperatursensor (Verdichteransaugung)
22
Niederdrucksensor
23
Kühlen elektronisches Expansionsventil
24
Rückschlagventil
25
Flüssigkeitsbehälter
26
Temperatursensor (Plattenwärmetauschereinlass
Kältemittel: Kühlen)
Temperatursensor (Plattenwärmetauscherausgang
27
Kältemittel: Kühlen)
28
Plattenwärmetauscher
29
Heizband (Plattenwärmetauscher)
30
Temperatursensor (Wassereinlass)
31
Temperatursensor (Wasseraustritt)
32
Wasserpumpe
33
Ausdehnungsgefäß
34
Automatisches Entlüftungsventil
35
Wasserdurchflussschalter
36
Automatisches Entlüftungsventil
37
Sicherheitsventil
76
Austritt
Einlass
