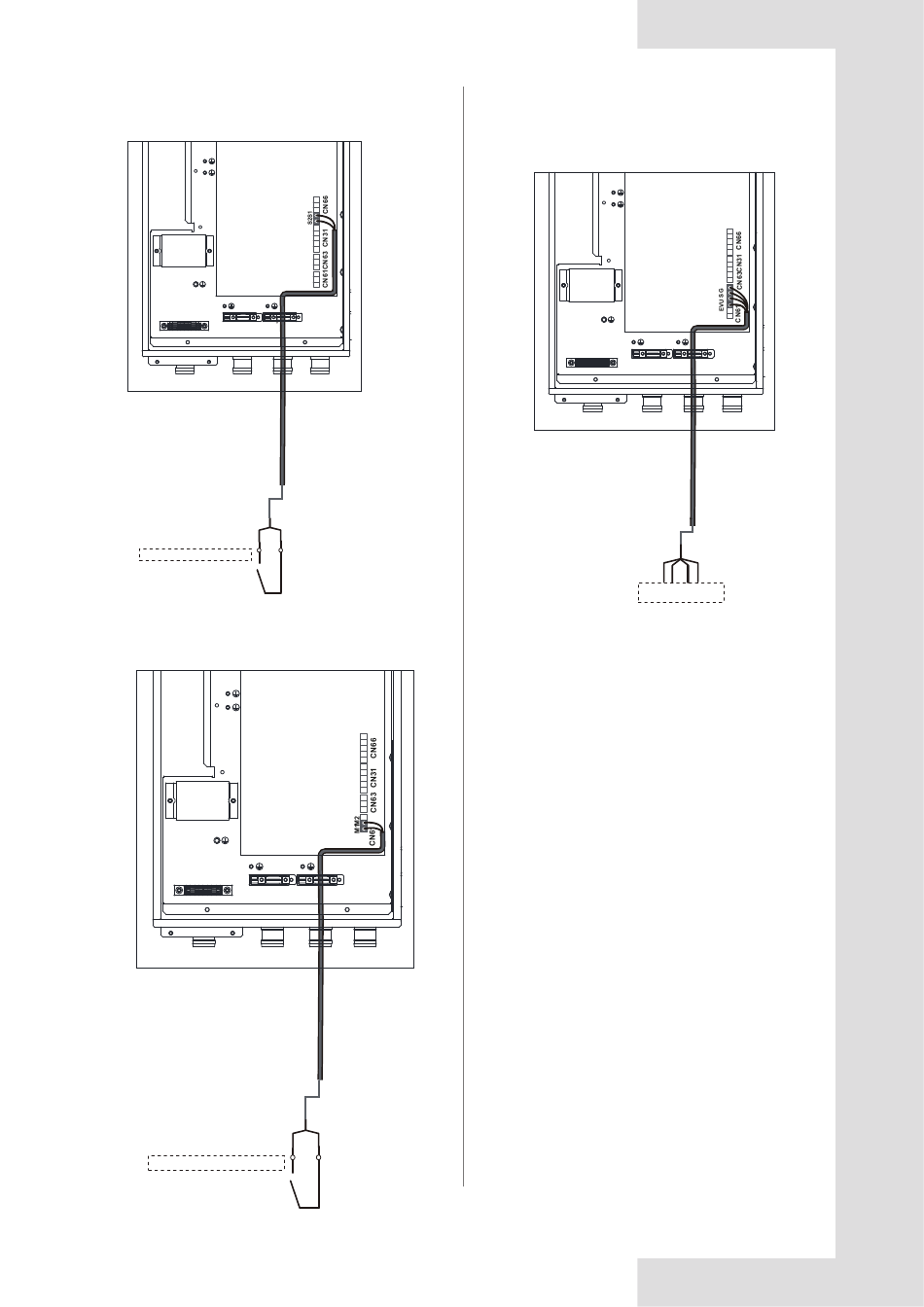

7.6.8 Verkabelung von Solarenergie-
Eingangssignal (Niederspannung)
SCHLIESSEN: ABSCHALTEN
7.6.9 Verkabelung von Fernabschaltung
SCHLIESSEN: ABSCHALTEN
7.6.10 Verkabelung des Smart-Netz
(Intelligentes Stromnetz)
Das Gerät verfügt über eine Smart-Netz-Funktion, es gibt zwei
Anschlüsse auf der Platine, um die SG- und EVU-Signale wie
folgt anzuschließen:
1) SG=AN, EVU= AN.
Wenn der WW-Modus auf verfügbar gesetzt ist:
●
Die Wärmepumpe wird zunächst im WW-Modus
betrieben.
●
Wenn der TBH als verfügbar eingestellt ist und T5 unter
69 °C liegt, wird der TBH zwangsweise eingeschaltet (Die
Wärmepumpe und der TBH können gleichzeitig in Betrieb
sein.). Wenn T5 größer oder gleich 70 °C ist, wird der TBH
ausgeschaltet. (WW: Warmwasser; T5S ist die eingestellte
Temperatur des Wassertanks)
●
Wenn der TBH als nicht verfügbar und der IBH als
verfügbar für den WW-Modus eingestellt sind, wird der IBH
zwangsweise eingeschaltet, wenn T5 unter 69 °C liegt (Die
Wärmepumpe und der IBH können gleichzeitig in Betrieb
sein.). Wenn T5 größer oder gleich 70 °C ist, wird der IBH
ausgeschaltet.
2) SG=AUS, EVU=AN.
Wenn der WW-Modus auf verfügbar und der WW-Modus auf
AN eingestellt ist:
●
Die Wärmepumpe wird zunächst im WW-Modus
betrieben.
●
Wenn der TBH als verfügbar und der WW-Modus auf AN
eingestellt sind, wird der TBH eingeschaltet, wenn T5 unter
T5S-2 liegt (Wärmepumpe und TBH können gleichzeitig in
Betrieb sein.). Wenn T5 größer oder gleich T5S+3 ist, wird
der TBH ausgeschaltet.
●
Wenn der TBH als nicht verfügbar und der IBH als
verfügbar für den WW-Modus eingestellt sind, wird der IBH
eingeschaltet, wenn T5 kleiner als T5S-dT5_ON ist (Die
Wärmepumpe und der IBH können gleichzeitig in Betrieb
sein.). Wenn T5 größer oder gleich Min (T5S+3, 70) ist, wird
der IBH ausgeschaltet.
3) SG=AUS, EVU=AUS.
Das Gerät funktioniert dann ordnungsgemäß.
4) SG=AN, EVU=AUS.
Die Wärmepumpe, der IBH und der TBH werden sofort
abgeschaltet.
50
SMART-NETZ
