3 SYSTEMDESIGN

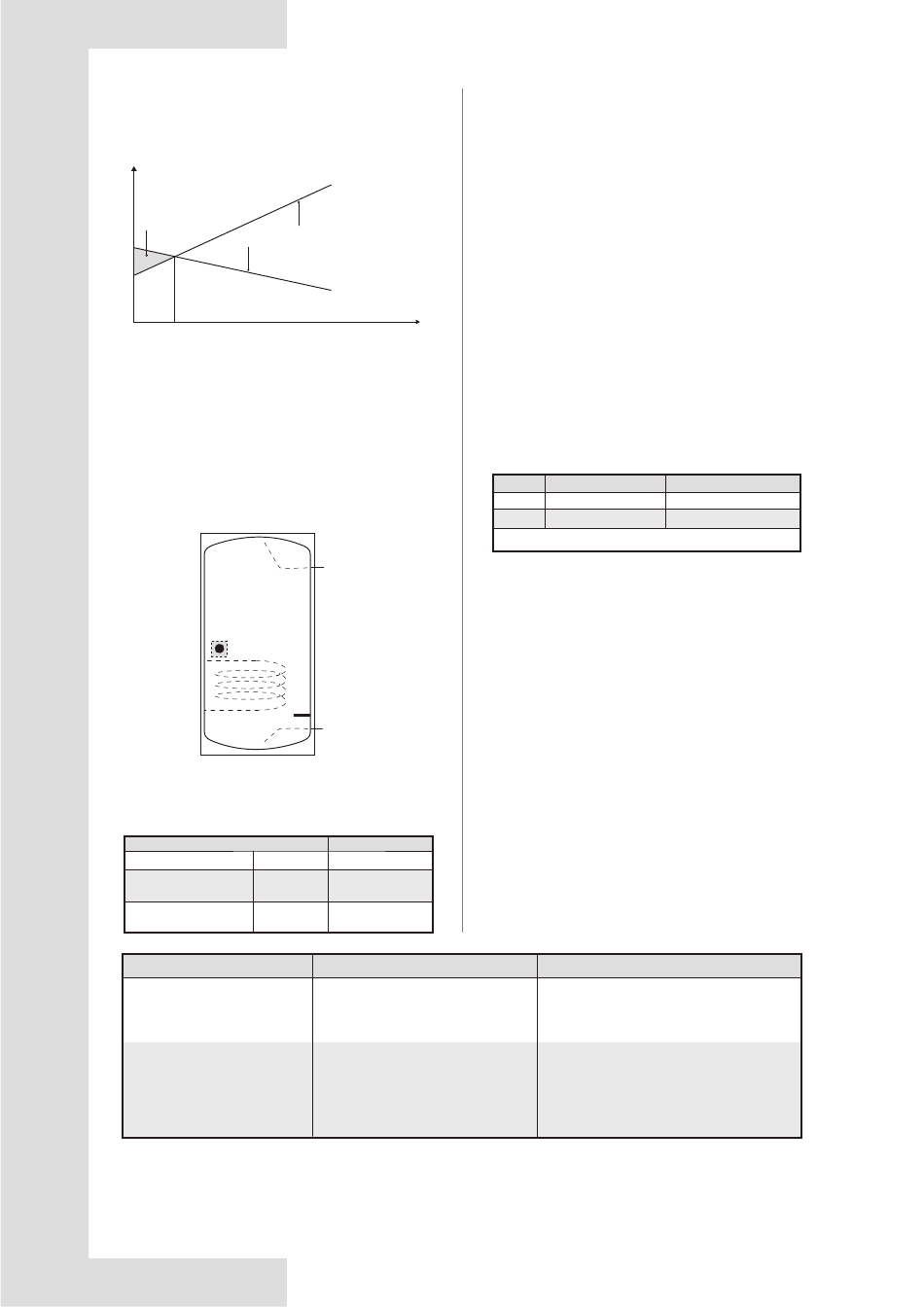

3.1 Kapazität und Lastkurve
Die Last mit der entsprechenden Kapazität des Geräts auf
der Grundlage der unten stehenden Kurve abgleichen.
Kapazität/Belastung
③
①
②
Tzweiwertig
① Wärmepumpenkapazität.
② Erforderliche Heizleistung (standortabhängig)
③ Zusätzliche Heizleistung durch Reserveheizer
Für weitere Einzelheiten wenden Sie sich bitte an Ihren
Lieferanten.
3.2 WW-Tank (vom Benutzer
bereitzustellen)
An das Gerät kann ein Warmwasserbereitung (WW) (mit
oder ohne Zusatzheizung) angeschlossen werden.
Die Anforderungen an den Tank variieren je nach
Gerätemodell und Material des Wärmetauschers.
Tank
Temperaturs
ensor (T5)
Spule
Der Tankzuheizer muss unterhalb des Temperatursen-
sors (T5) installiert werden.
Der Wärmetauscher (Spule) muss unterhalb des
Temperatursensors installiert werden.
Modell
Tankvolumen/l
Empfohlen
Wärmetauscherfläche/
Minimal
m
(Edelstahl-Schlange)
2
Wärmetauscherfläche/
Minimal
m
(Emaille-Schlange)
2
Installationshöhendifferenz*
H ≤ 12 m
H > 12 m
* Der oben angegebene Höhenunterschied bei der Installation bezieht sich auf den Höhenunterschied zwischen dem
höchsten Punkt des Wasserkreislaufs und dem Ausdehnungsgefäß des Außengeräts. Wenn sich das Gerät am höchsten
Punkt des Systems befindet, ist dieser Wert gleich Null.
Weitere Informationen über den Wasserkreislauf sind unter 6.1 Vorbereitungen für die Installation zu finden.
Umgebungstemperatur
Austritt
Tankzuheizer
(TBH)
Einlass
26–35 kW
500–1000
3,5
5,5
Wasservolumen ≤ 72,8 l
Eine Vordruckanpassung ist
nicht erforderlich.
1) Den Vordruck erhöhen und der obige
Berechnung des Vordrucks folgen.
2) Sicherstellen, dass die
Wassermenge unter der maximal
zulässigen Wassermenge liegt (siehe
6.1.2 Maximale Wassermenge).
17
Weitere Informationen sind unter 6.1.5 Anforderungen
an Tanks von Drittanbietern zu finden.
3.3 Raumthermostat (vom Benutzer
bereitzustellen)
Der Raumthermostat kann an das Gerät angeschlossen
werden und muss von Heizquellen ferngehalten werden.
3.4 Solarset für WW-Tank (vom
Benutzer bereitzustellen)
Ein optionales Sonnenkollektorset kann an das Gerät
angeschlossen werden.
Das Gerät kann durch Tsolar oder durch das
Eingangssignal gesteuert werden. Siehe 10.2.7 andere
Heizquelle.
3.5 Ausgleichsbehälter (vom
Benutzer bereitzustellen)
Durch die Installation eines Ausgleichsbehälters im
System kann die Einschalthäufigkeit des Geräts wirksam
reduziert, ein effizientes Abtauen erreicht und die
Schwankungen der Raumtemperatur gemildert werden.
Die empfohlene Größe des Ausgleichsbehälters folgt hier:
Nr.
Modell
1
26–35 kW
2
Kaskadensystem
n: Anzahl der Außengeräte
3.6 Zusätzliches Ausdehnungsgefäß
Wenn die Kapazität des integrierten Ausdehnungsgefä-
ßes aufgrund des hohen Wasservolumens für das
System nicht ausreicht, ist ein zusätzliches Ausdeh-
nungsgefäß (vom Benutzer bereitzustellen) erforderlich.
1) Berechnung des Vordrucks (Pg)des Ausdehnungsge-
fäßes:
Pg = 0,3 + (H / 10) (bar)
H - Installationshöhendifferenz
2)
Berechnung
des
Volumens
Ausdehnungsgefäßes:
V1=0,103*(Vwasser-72,8) / (3-Pg)
V1 - Volumen des zusätzlichen Ausdehnungsgefäßes
Vwater - Wassermenge im System
3)
Die
verschiedenen
Szenarien
nachstehenden Tabelle aufgeführt.
4) Siehe 6.1.4 Vordruckeinstellung des Ausdehnungsge-
fäßes für die Einstellung des Vordrucks des integrierten
Ausdehnungsgefäßes.
Wasservolumen > 72,8 l
1) Die Vordruckanpassung ist nicht erforderlich.
2) Sicherstellen, dass die Wassermenge
unter der maximal zulässigen Wassermenge
liegt (siehe 6.1.2 Maximale Wassermenge).
Aufgrund der geringen Größe des
integrierten Ausdehnungsgefäßes ist ein
zusätzliches Ausdehnungsgefäß erforderlich.
Siehe die Berechnung des Volumens des
zusätzlichen Ausdehnungsgefäßes oben.
Ausgleichsbehälter (L)
≥ 80
≥80*n
des
zusätzlichen
sind
in
der
