Das Fallrohr muss in ein ausreichend großes Kiesbett
münden, damit das Kondensat ungehindert versickern
kann.
HINWEIS
Um das Einfrieren des Kondensats zu verhindern,
muss der Heizdraht durch den Kondensatabfluss
in das Fallrohr eingezogen werden.

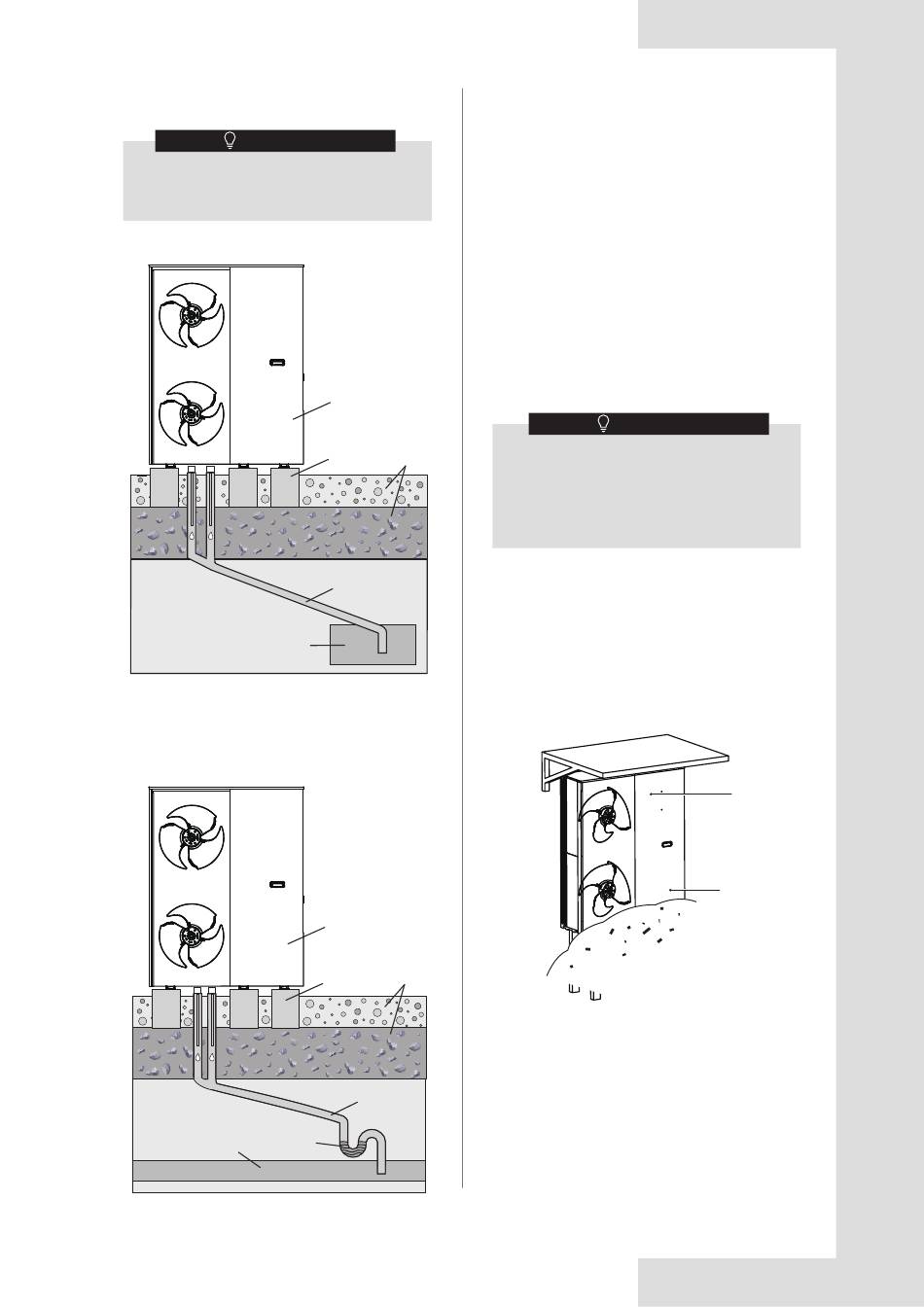

Ableitung des Kondensats über einen
Pumpenwanne/eine Sickergrube
e
a - Außengerät
b - Beton-Streifenfundamente
c - Fundament (siehe 5.3.1 Aufstellung auf Boden)
d - Ablassrohr (mindestens DN 40)
e - Pumpenwanne/Sickergrube
Abwasserkanal
e
a
c
b
d
a
c
b
d
f
30
a - Außengerät
b - Beton-Streifenfundamente
c - Fundament (siehe 5.3.1 Aufstellung auf Boden)
d - Ablassrohr (mindestens DN 40)
e - Abwasserkanal
f - Geruchsverschluss in einem Bereich, der nicht
frostgefährdet ist
Installation auf festem Untergrund
Das Kondenswasserrohr zu einem Abwasserkanal,
Pumpenwanne oder einer Sickergrube führen.
Die Ablassschraube im Zubehörpaket kann nicht in eine
andere Richtung gebogen werden. Das Kondensat mit
einem Schlauch in einen Abwasserkanal, Balkonabfluss
oder
Dachablauf
in
Pumpenwanne oder Sickerschacht leiten.
Offene Abwasserkanäle innerhalb der Sicherheitszone
stellen kein Sicherheitsrisiko dar.
Installation auf einem Flachdach
Siehe Installation auf festem Untergrund.
HINWEIS
Bei allen Installationsarten ist darauf zu achten,
dass
das
anfallende
Kondensat
abgeleitet wird.
Um das Einfrieren des Kondensats zu verhindern,
kann ein Heizband durch den Kondensatablauf in
das Fallrohr eingefädelt werden.
5.5 In kalten Klimazonen
Es wird empfohlen, das Gerät mit der Rückseite an die
Wand zu stellen.
Ein seitliches Vordach auf dem Gerät installieren, um
seitlichen Schneefall bei extremen Wetterbedingungen
zu verhindern.
Das Gerät auf einen hohen Sockel stellen oder an der
Wand montieren, um einen angemessenen Abstand
(mindestens 100 mm) zwischen dem Gerät und Schnee
einzuhalten.
① Vordach oder ähnliches
② Sockel für die Aufstellung auf einem Boden
5.6 Einwirkung von starkem Sonnenlicht
Wenn der Umgebungstemperatursensor des Geräts
lange Zeit dem Sonnenlicht ausgesetzt ist, kann sich
dies
negativ
auf
den
Sensor
unerwünschte Auswirkungen auf das Gerät haben.
Sorgen Sie mit einer Überdachung oder ähnlichem für
Schatten.
einen
Abwasserkanal,
frostfrei
①
②
auswirken
und
