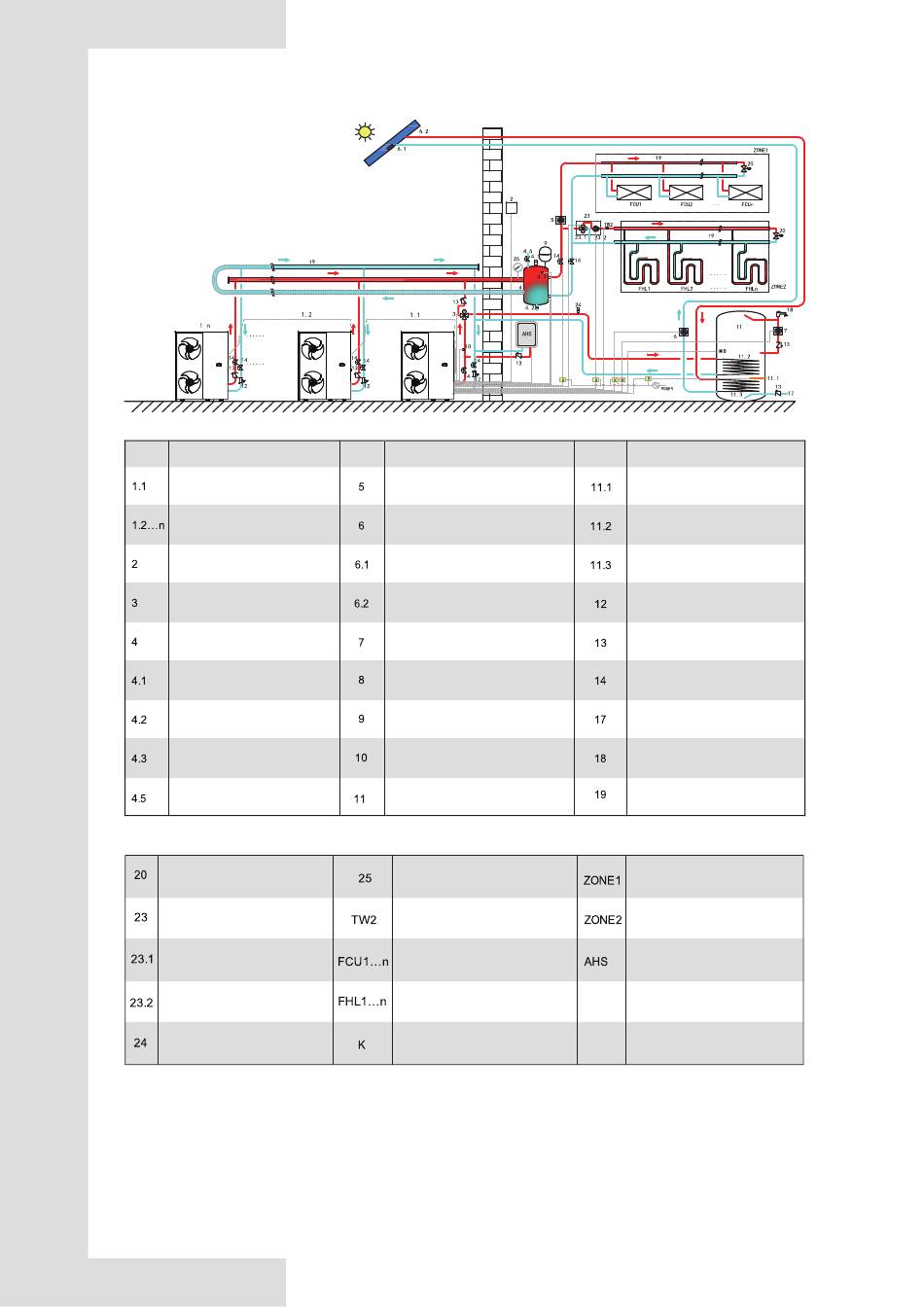

3.9.3 Kaskadensystem
Komponente/Gerät
Code
Haupt-Gerät
Sekundär-Gerät
Kabelgebundene
Fernbedienung
SV1: 3-Wege-Ventil (vom
Benutzer bereitzustellen)
Ausgleichsbehälter (vom
Benutzer bereitzustellen)
Automatisches Luftspülventil
Ablassventil
Tbt1: Oberer
Temperatursensor des
Ausgleichsbehälters (optional)
Befüllungsventil
Bypass-Ventil (vom Benutzer
bereitzustellen)
Mischstation (vom Benutzer
bereitzustellen)
SV3: Mischventil (vom
Benutzer bereitzustellen)
P_c: Umwälzpumpe für Zone 2
(vom Benutzer bereitzustellen)
Automatisches Luftspülventil
(vom Benutzer bereitzustellen)
Komponente/Gerät
Code
P_o: externe Umwälzpumpe
(vom Benutzer bereitzustellen)
P_s: Solarpumpe (vom Benutzer
bereitzustellen)
Tsolar: Solar-Temperatursensor
(optional)
Solarpanel (vom Benutzer
bereitzustellen)
P_d: WW-Leitungspumpe
(vom Benutzer bereitzustellen)
T5: Warmwassertank-
Temperatursensor (Zubehör)
Ausdehnungsgefäß (vom
Benutzer bereitzustellen)
T1: Gesamtwasserfluss-
Temperatursensor (optional)
Warmwassertank (vom
Benutzer bereitzustellen)
Wassermanometer (vom
Benutzer bereitzustellen) Zone1
Zone 2 Wasserfluss-
Temperatursensor (optional)
Kühlerspuleneinheit (vom
Benutzer bereitzustellen)
Fußbodenheizungskreislauf
(vom Benutzer bereitzustellen)
Schütz (vom Benutzer
bereitzustellen)
25
Komponente/Gerät
Code
TBH:
Warmwassertank-Zuheizer
Schlange 1, Wärmetauscher
für Wärmepumpe
Schlange 2, Wärmetauscher
für Solaranlage
Filter (Zubehör)
Rückschlagventil (vom Benutzer
bereitzustellen)
Absperrventil (vom Benutzer
bereitzustellen)
Zuleitung für Leitungswasser
(vom Benutzer bereitzustellen)
Warmwasserhahn (vom
Benutzer bereitzustellen)
Kollektor/Verteiler (vom
Benutzer bereitzustellen)
Für den Raum gilt nur der
Heizmodus
Für den Raum gilt nur der
Heizmodus
Zusätzliche Heizquelle (vom
Benutzer bereitzustellen)
