● Raumheizung
Das AN/AUS-Signal, der Betriebsmodus und die Temperatur werden auf der kabelgebundenen Fernbedienung eingestellt.
P_o läuft so lange, wie das Gerät für die Raumheizung ANgeschaltet ist, während SV1 AUSgeschaltet bleibt.
● Der Warmwassertank, die AHS (zusätzliche Heizquelle), der TBH (elektrischer Zuheizer des Wassertanks) und die
Solarsteuerung können angeschlossen werden. Die Steuermethode ist dieselbe wie die im obigen Abschnitt beschriebene.
3.9.2 Steuerung durch die kabelgebundene Fernbedienung und den Raumthermostat
Die Steuerung der Raumheizung oder -kühlung über den Raumthermostat muss auf der kabelgebundenen Fernbedienung
eingestellt werden. Sie kann über die Moduseinstellung, Einzel-Zonen- oder Doppelzonen-Steuerung gesteuert werden. Der
Monoblock kann an einen Hochspannungs-Raumthermostat und einen Niederspannungs-Raumthermostat angeschlossen
werden. Eine Thermostattransferplatine kann ebenfalls angeschlossen werden. Weitere sechs Thermostate können an die
Thermostattransferplatine angeschlossen werden.
Details zur Verkabelung siehe 7.6.7 "Verkabelung von Raumthermostat". Einstellungen siehe 10.2.6 "Raumthermostat".

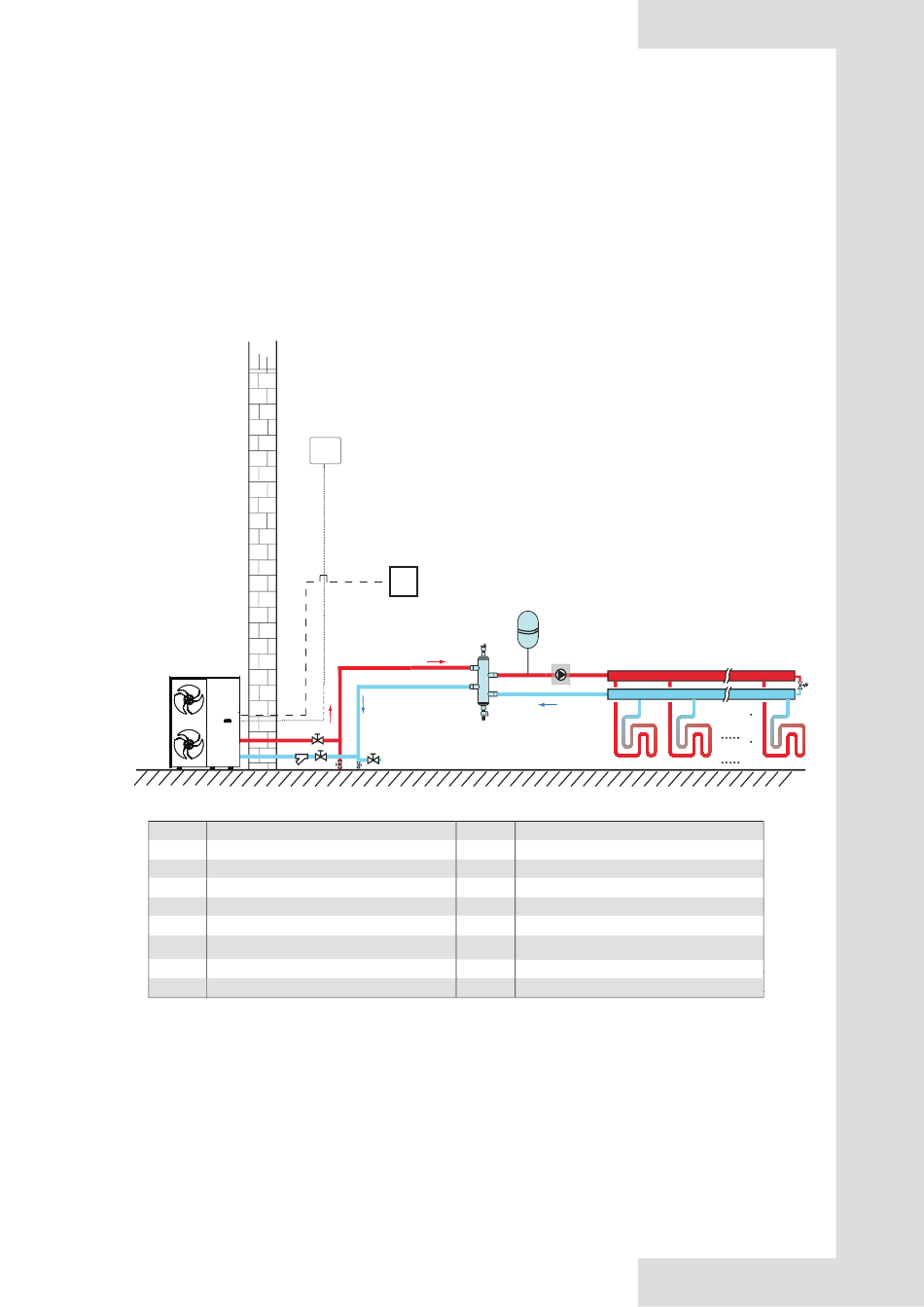

Einzelzonen-Steuerung
Außenbereich
1
Modbus
12
Code
Komponente/Gerät
Hauptgerät
1
Kabelgebundene Fernbedienung
2
Ausgleichsbehälter (vom Benutzer bereitzustellen)
4
Automatisches Luftspülventil
4.1
Ablassventil
4.2
P_o: externe Umwälzpumpe (vom Benutzer bereitzustellen)
5
Ausdehnungsgefäß (vom Benutzer bereitzustellen)
10
Filter (Zubehör)
12
● Raumheizung
Einzel-Zonen-Steuerung: Das Ein- und Ausschalten des Geräts wird über den Raumthermostat gesteuert. Der Kühl- oder
Heizmodus und die Wasseraustrittstemperatur werden über die kabelgebundene Fernbedienung eingestellt. Das System ist
ANgeschaltet, wenn ein "HL" der Thermostate geschlossen wird. Wenn alle "HL" geöffnet sind, schaltet sich das System AUS.
● Betrieb der Umwälzpumpe
Wenn das System EINgeschaltet wird, d. h. alle "HL" aller Thermostate schließen, startet P_o. Wenn das System AUS ist, d.
h. alle "HL" geöffnet sind, stoppt P_o den Betrieb.
● Der Warmwassertank, die AHS (zusätzliche Heizquelle), der TBH (elektrischer Zuheizer des Wassertanks) und die
Solarsteuerung können angeschlossen werden.
Die Steuermethode ist dieselbe wie die im obigen Abschnitt beschriebene.
2
RT1
4.1
4
4.2
14
14
15
16
16
Code
14
15
16
19
20
RT 1
FHL 1...n
22
Innen
10
5
FHL1
Komponente/Gerät
Absperrventil (vom Benutzer bereitzustellen)
Befüllungsventil (vom Benutzer bereitzustellen)
Ablassventil (vom Benutzer bereitzustellen)
Kollektor/Verteiler (vom Benutzer bereitzustellen)
Bypass-Ventil (vom Benutzer bereitzustellen)
Niederspannungs-Raumthermostat (vom Benutzer
bereitzustellen)
Fußbodenheizungskreislauf (vom Benutzer bereitzustellen)
19
20
FHL2
FHLn
