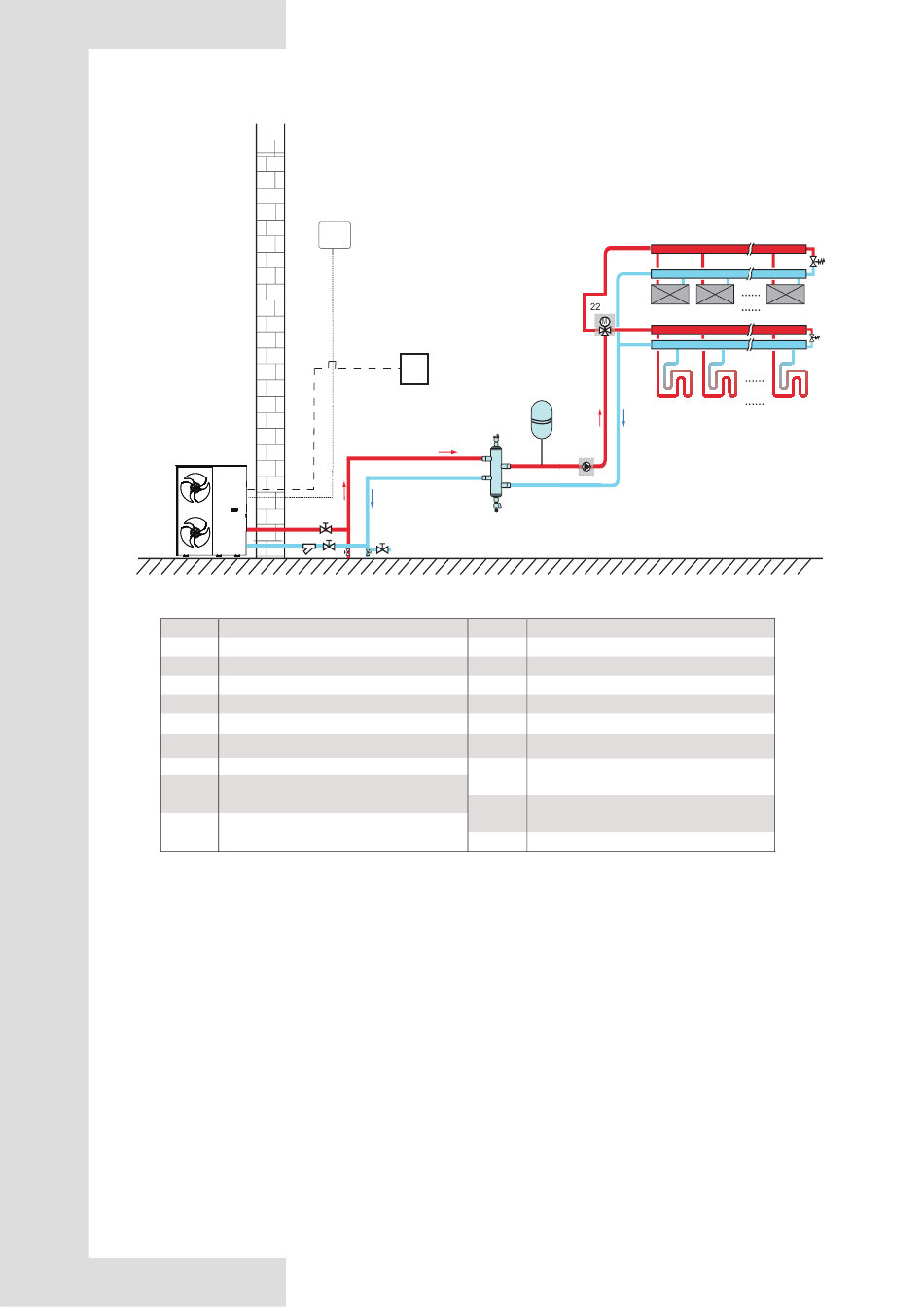

Steuerung durch Moduseinstellung
Außenbereich
1
Code
Hauptgerät
1
Kabelgebundene Fernbedienung
2
Ausgleichsbehälter (vom Benutzer bereitzustellen)
4
Automatisches Luftspülventil
4.1
Ablassventil
4.2
P_o: externe Umwälzpumpe (vom Benutzer bereitzustellen)
5
Ausdehnungsgefäß (vom Benutzer bereitzustellen)
10
Filter (Zubehör)
12
Absperrventil (vom Benutzer bereitzustellen)
14
● Raumheizung
Der Kühl- oder Heizmodus wird über das Raumthermostat eingestellt, die Wassertemperatur wird auf der kabelgebundenen
Fernbedienung eingestellt.
1) Wenn ein "CL" aller Thermostate schließt, wird das System in den Kühlmodus versetzt.
2) Wenn ein "HL" aller Thermostate schließt und alle "CL" öffnen, wird das System in den Heizmodus versetzt.
● Betrieb der Umwälzpumpe
1) Wenn sich das System im Kühlmodus befindet, d. h. ein "CL" aller Thermostate schließt, bleibt SV2 auf AUS, während P_o
startet.
2) Wenn sich das System im Heizmodus befindet, d. h. ein oder mehrere "HL" schließen und alle "CL" öffnen, bleibt SV2 EIN,
während P_o startet.
● Der Warmwassertank, die AHS (zusätzliche Heizquelle), der TBH (elektrischer Zuheizer des Wassertanks) und die
Solarsteuerung können angeschlossen werden.
Die Steuermethode ist dieselbe wie die im obigen Abschnitt beschriebene.
2
RT1
14
17
14
15
12
16
16
Komponente/Gerät
RT 1
FHL
1...n
FCU
1...n
23
Innen
10
4.1
5
4
4.2
Code
Komponente/Gerät
Absperrventil
15
Ablassventil (vom Benutzer bereitzustellen)
16
Sammler/Verteiler
19
Bypass-Ventil (vom Benutzer bereitzustellen)
20
SV2: 3-Wege-Ventil (vom Benutzer bereitzustellen)
22
Niederspannungs-Raumthermostat
Fußbodenheizungskreislauf (vom Benutzer
bereitzustellen)
Kühlerspuleneinheit (vom Benutzer bereitzustellen)
19
20
FCU1
FCU2
FCUn
19
20
FHL1
FHL2
FHLn
