Route
Kabelausgang auf der Unterseite
D1
D2
E D
X1/
HB
H1
X2/ HA
H2
E_H
Position von
Kabelausgang unten
DETAIL A
SKALIERUNG 2:1
Innere Wandverkabelung (mit Verteilerdose)
46 mm
60 mm

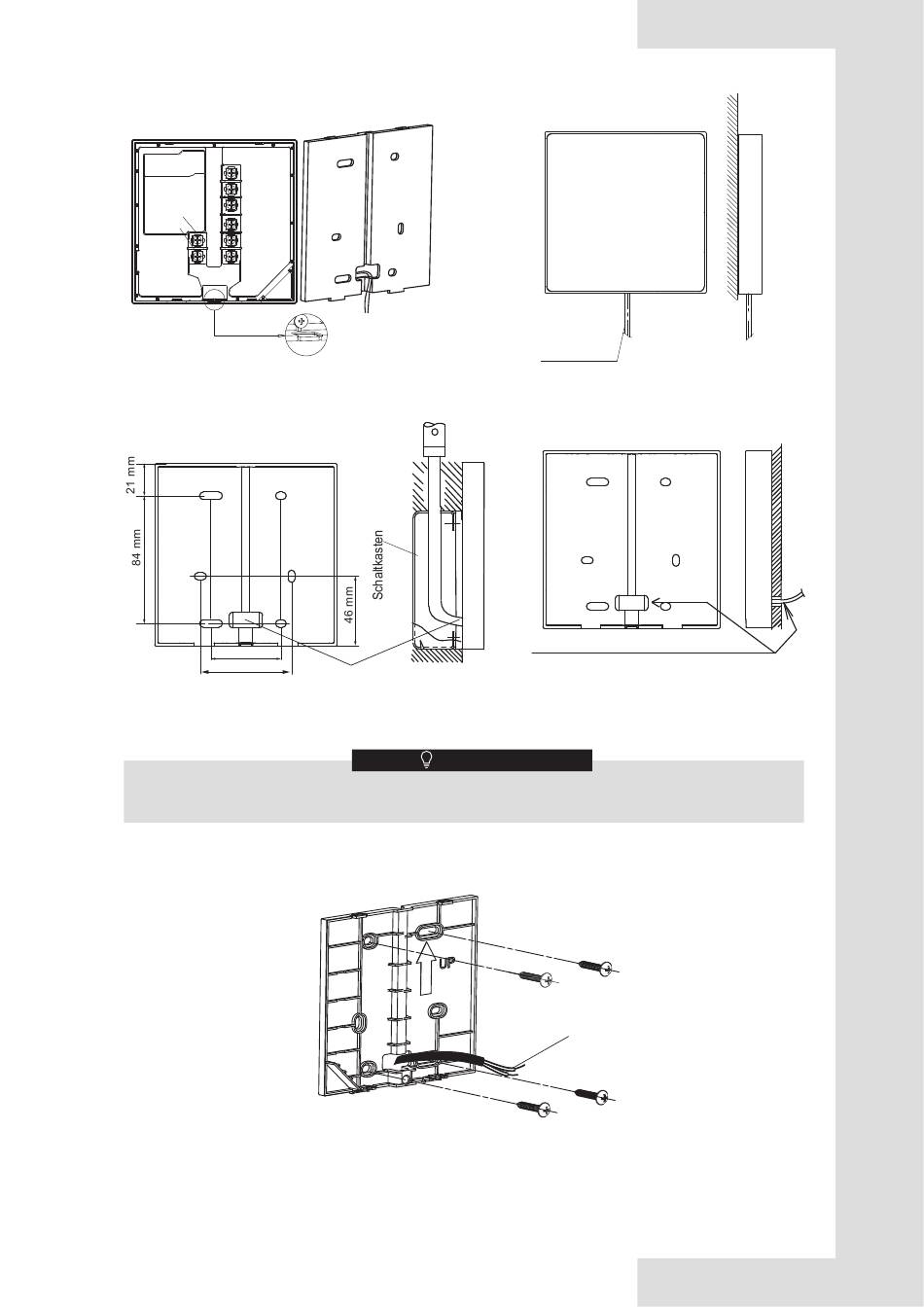

8.4 Montage
Die kabelgebundene Fernbedienung nur an der Wand montieren, anstatt sie einzubauen, da sonst eine Wartung nicht
möglich ist.
Montage an der Wand (ohne Verteilerdose)
Die Rückwand mit vier Schrauben ST4 x 20 direkt an der Wand befestigen.
Montage an der Wand (mit einer Verteilerdose)
Die hintere Abdeckung mit zwei Schrauben M4 x 25 an einer Verteilerdose installieren und die Verteilerdose mit zwei
Schrauben ST4 x 20 an der Wand befestigen.
Innere Wandverkabelung (ohne Verteilerdose)
Verkabelungsbohrung
HINWEIS
54
Kabelausgang
unten
Wandbohrung und Verkabelungsbohrung
Durchmesser: Ø8–Ø10
Signalschaltkabel
