7.7 Kaskadenfunktion
T1 T2
L1 L2 L3 N
Haupt-Gerät
An/Aus-Schalter
Stromversorgung
Verteilerkasten

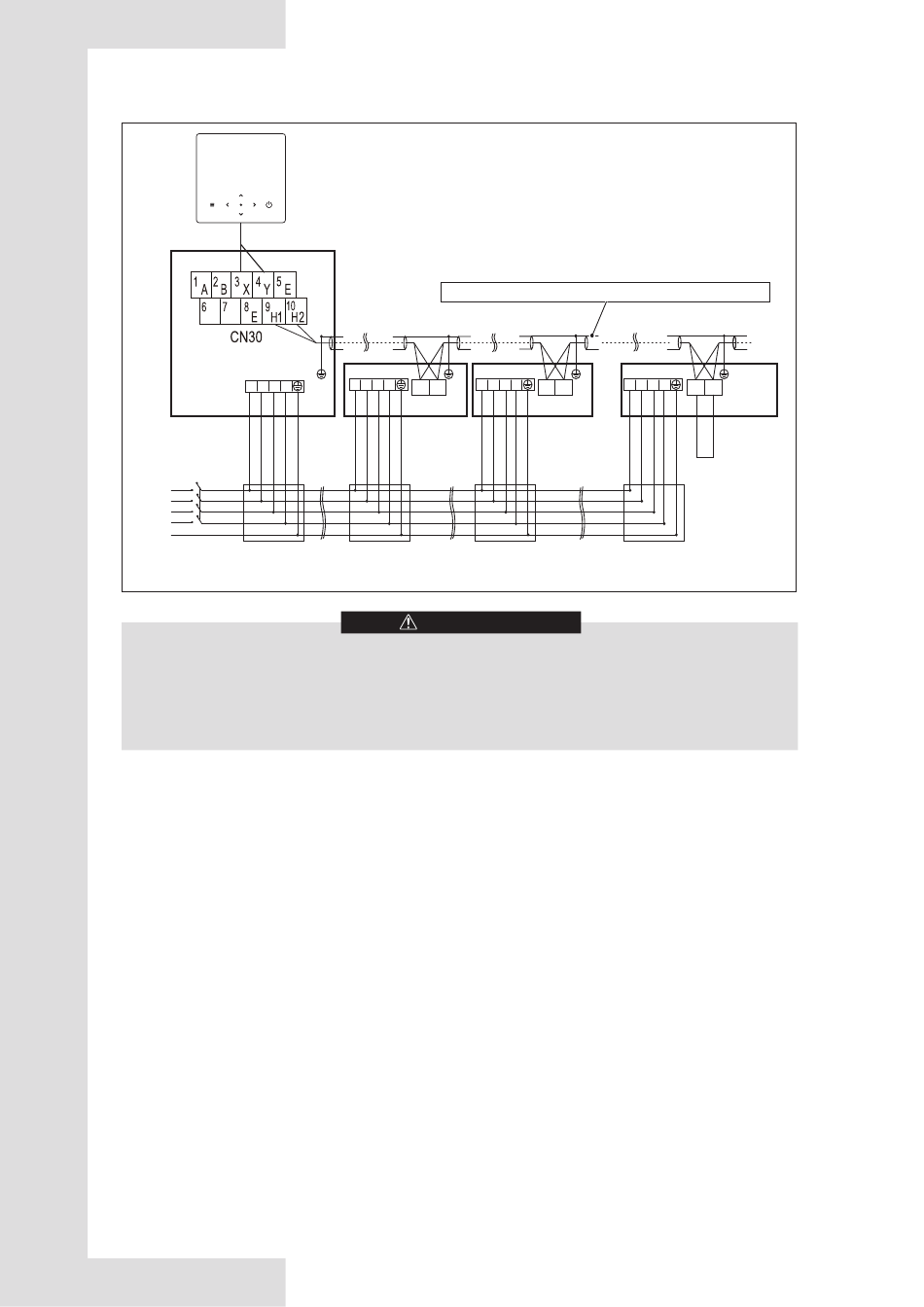

Anschlussschema des elektrischen Regelsystems des Kaskadensystems
1. Die Kaskadenfunktion des Systems unterstützt bis zu 6 Geräte.
2. Um den Erfolg der automatischen Adressierung zu gewährleisten, müssen alle Geräte an die gleiche
Stromversorgung angeschlossen und gleichzeitig eingeschaltet werden.
3. Nur das Haupt-Gerät kann sich mit dem Steuergerät verbinden, und der SW9 des Haupt-Geräts muss auf "An"
geschaltet sein. Sekundär-Geräte können keine Verbindung mit der Fernsteuerung herstellen.
4. Bitte abgeschirmte Kabel verwenden und sicherstellen, dass sie angemessen geerdet sind.
Bitte abgeschirmte Kabel verwenden und sicherstellen, dass sie angemessen geerdet sind.
L1 L2 L3 N
L1 L2 L3 N
H1 H2
Sekundär-
Gerät 1
Verteilerkasten
Verteilerkasten
VORSICHT
51
L1 L2 L3 N
H1 H2
H1 H2
......
Sekundär-
Gerät 2
Ausbauwiderstand
Verteilerkasten
Sekundär-
Gerät x
Nur bei der
letzten IDU muss der
Ausbauwiderstand an H1
und H2 hinzugefügt werden.
