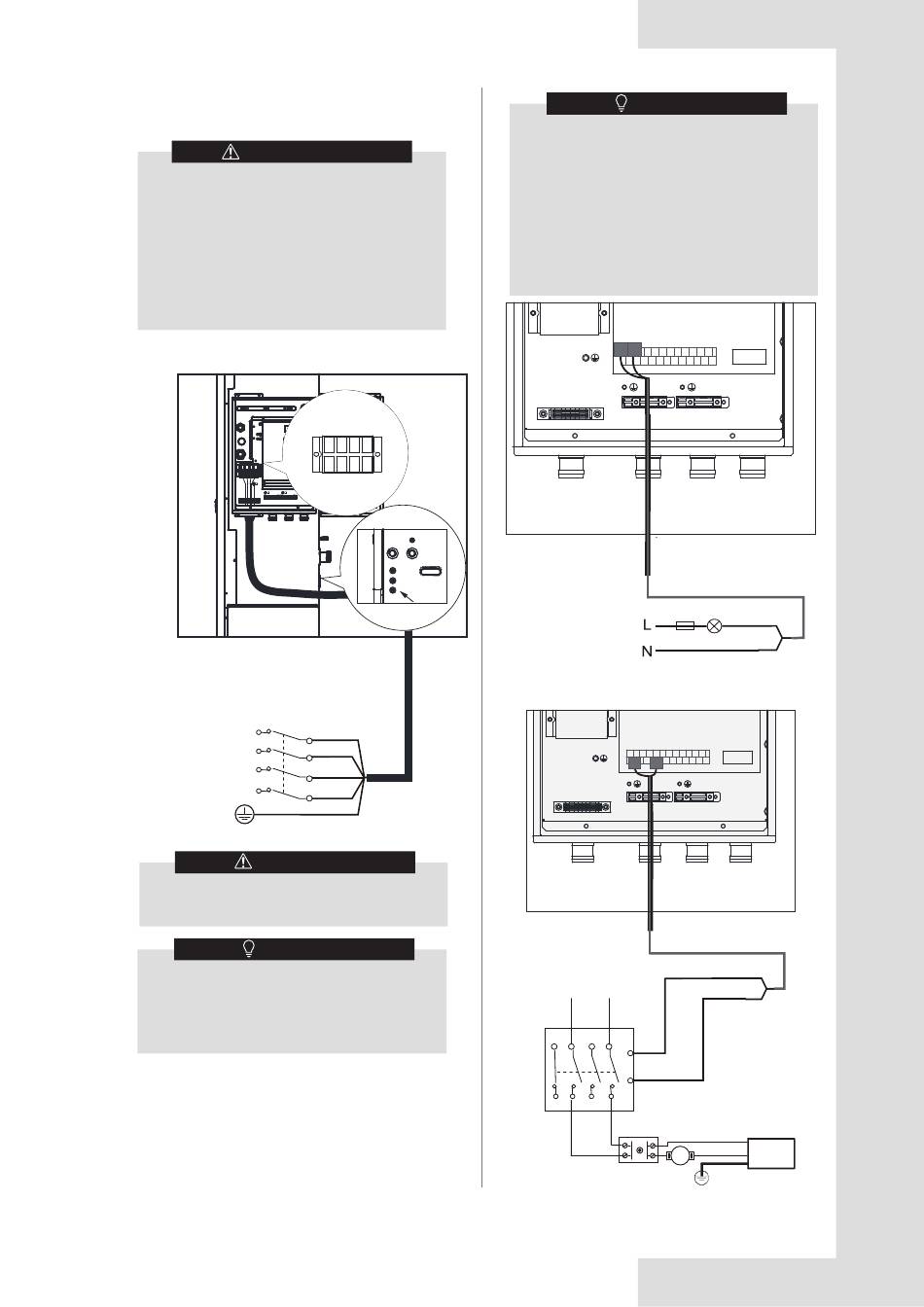

7.5.2 Verkabelung der Hauptstromversorgung
VORSICHT
●
Zum Anschluss an die Stromversorgungs-
klemmleiste eine Ring-Aderendhülse verwenden.
●
Das Stromversorgungskabelmodell muss
H05RN-F oder H07RN-F sein.
●
Die folgenden Abbildungen gelten für
3-phasige Geräte.
●
Die folgenden Abbildungen beziehen sich
auf Geräte mit einem Reserveheizer.
3-phasig ohne Reserveheizer.
L
1
L
2
Hauptstrom-
L
versorgung
3
N
VORSICHT
Ein FI-Fehlerstromschutzschalter muss installiert
sein.
HINWEIS
●
Die Installation des Y-förmigen Schmutzfän-
gers am Wasserzulauf ist obligatorisch.
●
Auf
die
korrekte
Durchflussrichtung
Y-Siebs ist zu achten.
7.6 Anschluss anderer
Komponenten
Der Anschluss liefert das Steuersignal an die Last. Zwei
Arten von Steuersignalanschlüssen:
●
Typ 1: Trockenschütz ohne Spannung.
●
Typ 2: Der Anschluss liefert das Signal mit 220–240 V~
50 Hz Spannung.
L1
L2
L3
N
des
44
HINWEIS
●
Wenn der Laststrom unter 0,2 A liegt, kann
die Last direkt an den Anschluss angeschlossen
werden. Wenn der Laststrom größer oder gleich
0,2 A ist, muss das AC-Schütz an die Last
angeschlossen werden.
●
Die folgenden Abbildungen
3-phasige
Geräte.
Das
Grundprinzip
1-phasigen Geräten gilt hier auch.
●
Die folgenden Abbildungen beziehen sich
auf Geräte mit einem Reserveheizer.
CN11
Last
SICHERUNG
Typ 1
CN11
Stromversorgung
7 5 3 1
A1
A2
8 6 4
2
Schütz
MCO
ATCO
Typ 2
gelten für
von
Last
