6.1.8 Bauseitiger Anschluss von
Hydraulikteilen
HINWEIS
●
Wenn ein 3-Wege-Ventil im Wasserkreislauf
eingesetzt
werden
soll,
wird
empfohlen, um eine vollständige Trennung zwischen
dem WW-Kreislauf und dem Wasserkreislauf der
Fußbodenheizung zu gewährleisten.
●
Wenn
ein
3-Wege-Ventil
2-Wege-Ventil im Wasserkreislauf eingesetzt wird,
wird eine Ventilumschaltzeit von unter 60 Sekunden
empfohlen.
●
Für die Optimierung des Wirkungsgrads wird
empfohlen, das 3-Wege-Ventil und den Warmwas-
sertank so nah wie möglich am Gerät zu installieren.
6.2 Anschluss des Wasserkreislaufs
Typischer Arbeitsablauf
Der Anschluss des Wasserkreislaufs erfolgt in der Regel in
folgenden Schritten:
1) Die Wasserleitung an das Außengerät anschließen.
2) Den Abflussschlauch an den Abfluss anschließen.
3) Den Wasserkreislauf befüllen.
4) Den Warmwassertank befüllen (falls verfügbar).
5) Die Wasserleitungen isolieren.
Anforderungen
HINWEIS
●
Das Rohr muss innen sauber sein.
●
Das Rohrende beim Entfernen von Graten
nach unten halten.
●
Das Rohrende abdecken, wenn das Rohr durch
eine Wand geführt wird, um das Eindringen von
Staub und Schmutz in das Rohr zu verhindern.
●
Zum Abdichten der Anschlüsse ein geeignetes
Gewindedichtmittel verwenden. Die Dichtungen
müssen für die Drücke und Temperaturen des
Systems ausgelegt sein.
●
Bei
der
Verwendung
Metallrohren müssen zwei Arten von Materialien
voneinander isoliert werden, um die galvanische
Korrosion zu verhindern.
●
Kupfer
ist
weich.
Geeignete
verwenden, um Schäden zu vermeiden.
●
Zn-beschichtete Teile dürfen nicht verwendet
werden.
●
Immer Materialien verwenden, die mit dem im
System verwendeten Wasser und mit den im Gerät
verwendeten Materialien verträglich sind.
●
Sicherstellen, dass die in der bauseitigen
Rohrleitung
installierten
Wasserdruck und der Temperatur standhalten
können.
VORSICHT
Eine falsche Ausrichtung von Wasseraustritt und
-einlass kann zu Fehlfunktionen des Geräts führen.
Beim Anschließen der bauseitigen Rohrleitungen
KEINE übermäßige Kraft anwenden und darauf
achten, dass die Rohrleitungen korrekt ausgerichtet
sind. Eine Verformung der Wasserleitungen kann zu
Fehlfunktionen des Geräts führen.
Das Gerät darf nur in einem geschlossenen
Wasserkreislauf verwendet werden (siehe 3.9
Typische Anwendungen).
ein
Kugelhahn
oder
ein
von
kupferfreien
Werkzeuge
Komponenten
dem
32

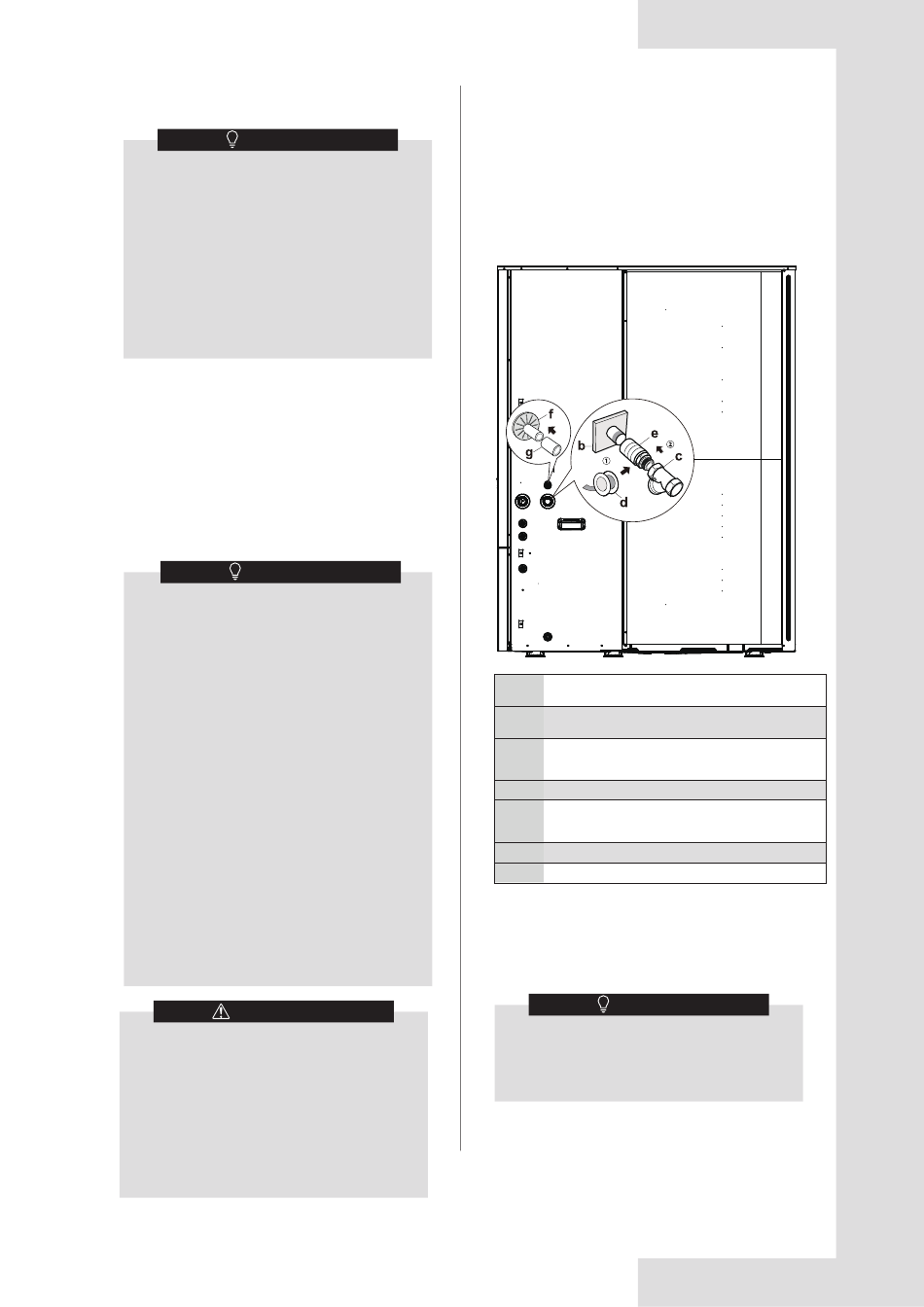

1) Das Y-förmige Sieb mit dem Wassereinlass des Geräts
verbinden und die Verbindung mit Gewindedichtmittel
abdichten. (Für den Zugang zum Y-förmigen Sieb für die
Reinigung kann je nach den Gegebenheiten vor Ort ein
Verlängerungsrohr
zwischen
dem
Wassereinlass angeschlossen werden.)
2) Die bauseitige Rohrleitung mit dem Wasseraustritt des
Geräts verbinden.
3) Den Austritt des Sicherheitsventils mit einem Schlauch
geeigneter Größe und Länge verbinden, und den Schlauch
zum Kondensatablass führen. 5.4.2 Ablassanordnung.
WasserAUSTRITT (Anschluss mit Schrauben, mit
a
Außengewinde)
WasserZULAUF (Anschluss mit Schrauben, mit
b
Außengewinde)
c
Y-förmiges Sieb (im Lieferumfang des Geräts enthalten)
(2 Schrauben für Anschluss, Innengewinde)
d
Gewindedichtband
e
Verlängerungsrohr (empfohlen, wobei die Länge von
den Gegebenheiten vor Ort abhängt)
f
Sicherheitsventilausgang (Schlauch, Ø16 mm)
g
Ablassschlauch (bauseits bereitzustellen)
Warmwasserbereitung
Details zur Installation des Warmwassertanks (bauseits
bereitzustellen) siehe das spezifische Handbuch des
Warmwassertanks.
Andere
HINWEIS
●
Entlüftungsventile müssen an den am höchsten
gelegenen Stellen des Systems installiert werden.
●
Ablasshähne müssen an Tiefpunkten der
Anlage installiert werden.
Sieb
und
dem
