B E T R I E B S A N L E I T U N G
8030411/17ZP/V3-1/2020-08

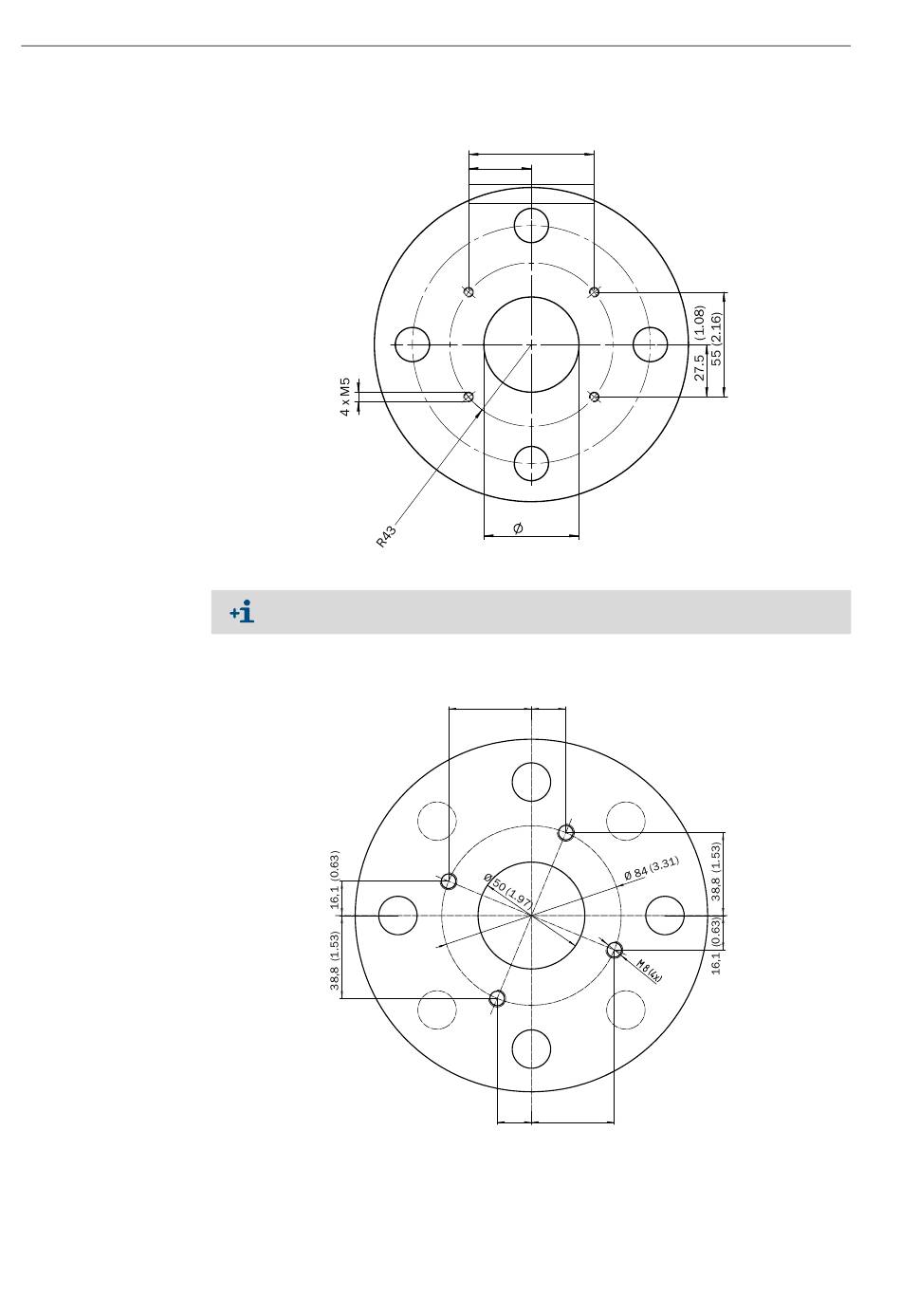

Abb. 41: Abmessungen, Montage von Anbauflansch mit M5-Schrauben geeignet bis 0,5 bar
(7.25 psi)
Erstellen Sie bei Montage an einem Rohr mit > 80 mm Außendurchmesser keine M5-
Durchgangs-Bohrungen, um Freisetzungen aus dem Prozess zu verhindern.
Abb. 42: Abmessungen, Montage von Anbauflansch mit M8-Schrauben geeignet für PS=10 bar
(150 psi)
66
(2.6)
33
(1.3)
(1.97)
50
Alle Angaben in mm (Zoll)
38,8 (1.53)
16,1 (0.63)
16,1 (0.63)
38,8 (1.53)
Alle Angaben in mm (Zoll)
