Bedienung
4.2.3
Wartungsschnittstelle
32
B E T R I E B S A N L E I T U N G
8030411/17ZP/V3-1/2020-08

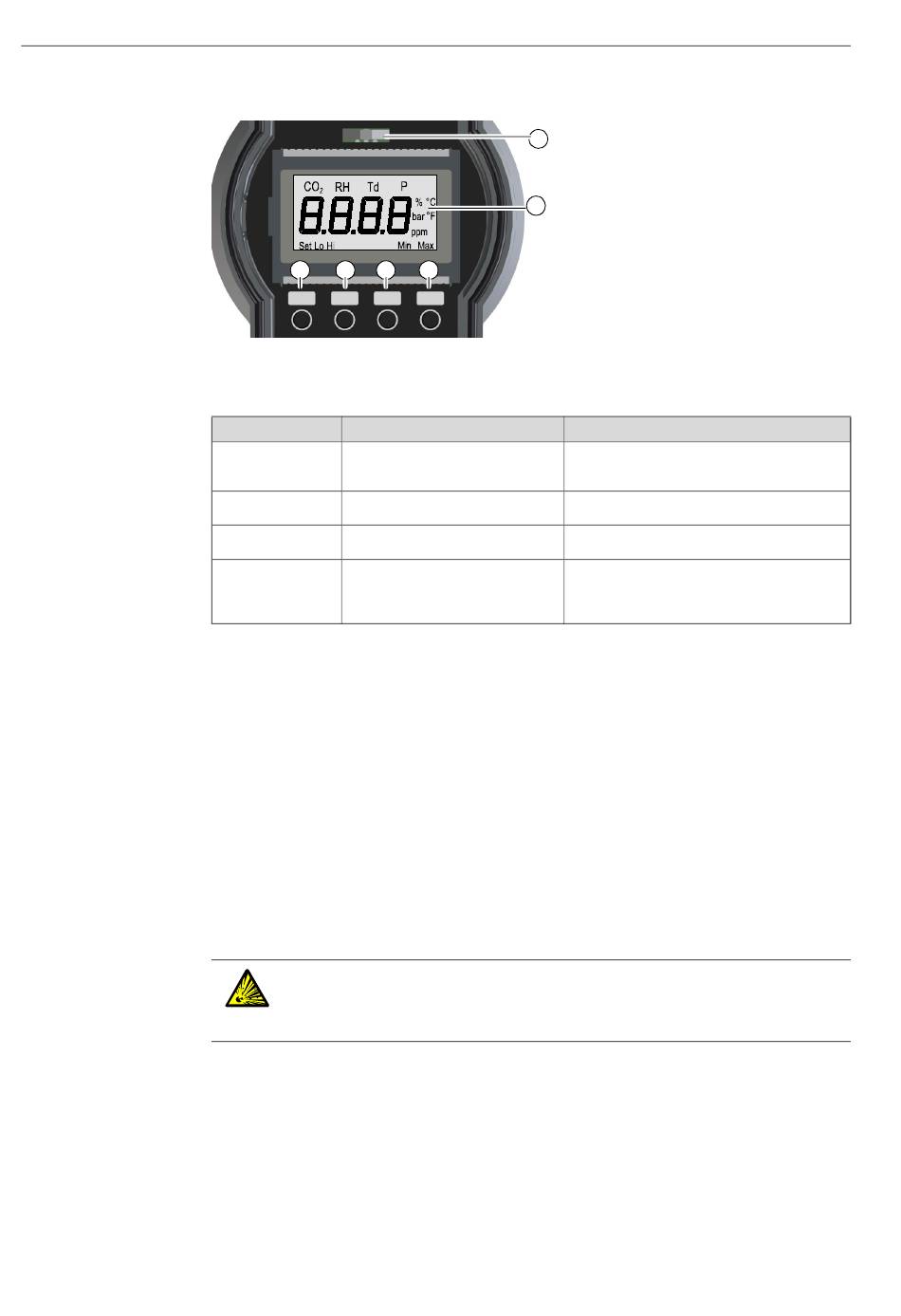

Abb. 13: Darstellung Anzeige und Tastenfeld
3
4
5
Up
Dn
Back
Anzeigemodus
Ohne Eingabe befindet sich die Anzeige in einem der folgenden Modi:
Anzeigemodus
Display /LED
Starten
Software Version
(Dauer: 2,5 Minuten)
Self test
Pass
Normaler Betrieb
Grüne LED leuchtet konstant
Sauerstoff-Messwert
Fehlerzustand
Rote LED leuchtet konstant
Nummer des Fehlerzustands
Warnung
Grüne LED blinkt langsam
Sauerstoff-Messwert wird angezeigt
Tabelle 1: Anzeigemodi
Auf der Anschlussleiste über der Anzeige befindet sich die RS-232-Schnittstelle. Sie dient
zur:
– Wartung
– Kalibrierung
– Ändern von Parametern
Über die serielle RS-232-Wartungsschnittstelle können Sie mit einem PC-Terminal-
programm (z. B. Hyperterminal) auf alle justierbaren Parameter zugreifen.
Die Verbindung zwischen dem TRANSIC121LP-Gerät und PC wird mit einem seriellen RS-
232-Schnittstellenkabel hergestellt.
Die Wartungsschnittstelle bietet mehr Konfigurationsmöglichkeiten für Alarmschwelle(n)
oder andere Einstellungen als die Tastatur und Anzeige.
WARNUNG: Explosionsgefahr durch Funkenbildung
In explosionsgefährdeten Bereichen kann eine Funkenbildung bei der Verwendung der
RS-232-Schnittstelle zu einer Explosion führen.
▸
Verwenden Sie die RS-232-Schnittstelle nur im sicheren Bereich.
1
2
6
Ent
Vorgang
Selbsttest beginnt.
Informationen Self test läuft ab.
Aufwärmphase beginnt.
Sauerstoff-Messwert wird kontinuierlich ange-
zeigt.
Analogausgang geht in Fehlerstatus.
Im Menü Funktion Err wählen oder
Serielle Schnittstellenbefehle verwenden, um Feh-
lermeldung anzuzeigen
Seite
TRANSIC121LP
1 LED (rot/grün)
2 Siebenteilige Anzeige
3 Up – Nach-oben-Taste
4 Dn – Nach-unten-Taste
5 Back - Zurück-Taste
6 Ent – Eingabe-Taste
(siehe „Fehlertabelle",
91).
