TRANSIC121LP
10.3.4

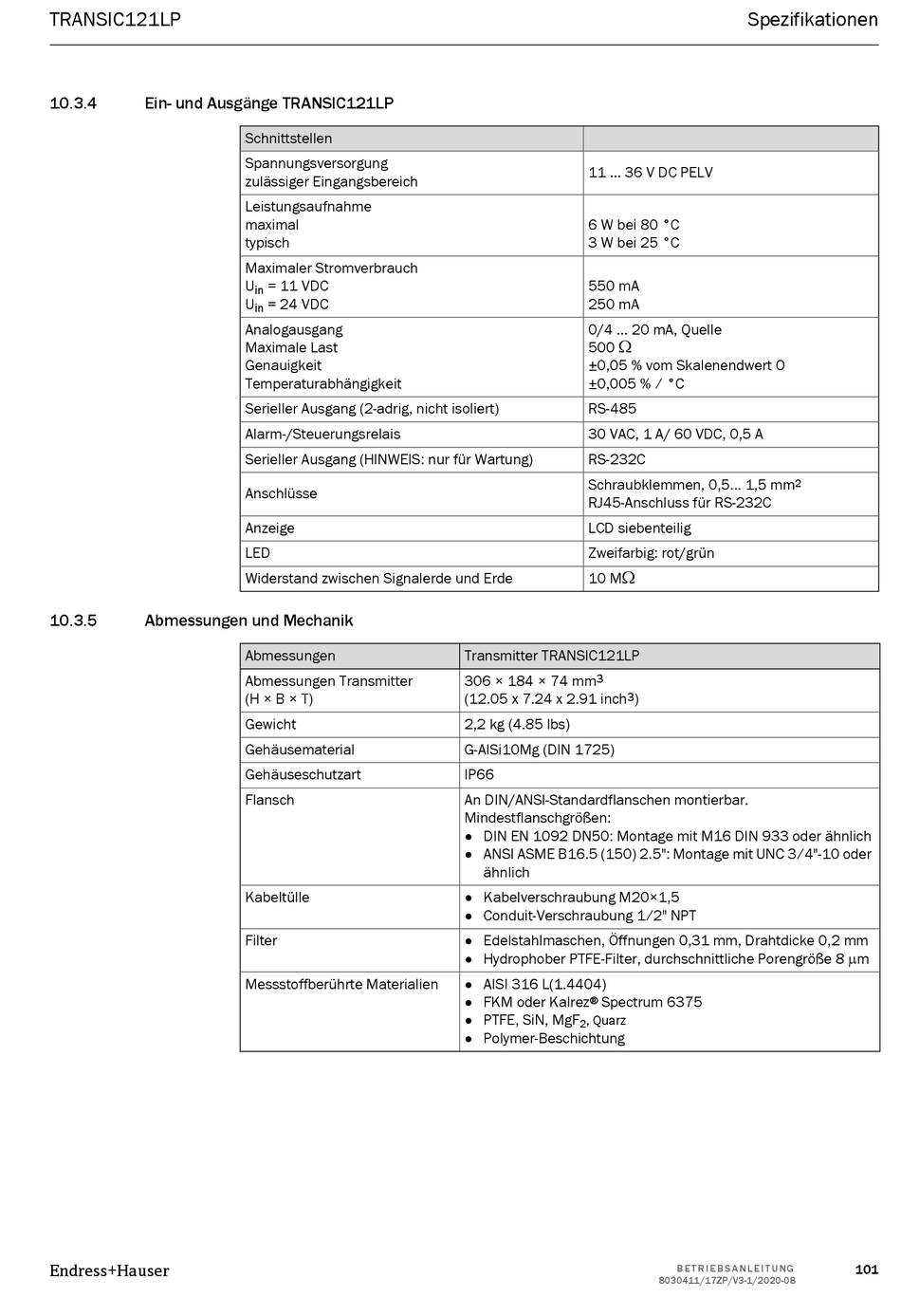

Ein- und Ausgänge TRANSIC121LP
10.3.5
Abmessungen und Mechanik
Endress+Hauser
Schnittstellen
Spannungsversorgung
zulässiger Eingangsbereich
Leistungsaufnahme
maximal
typisch
Maximaler Stromverbrauch
U
= 11 VDC
in
U
= 24 VDC
in
Analogausgang
Maximale Last
Genauigkeit
Temperaturabhängigkeit
Serieller Ausgang (2-adrig, nicht isoliert)
Alarm-/Steuerungsrelais
Serieller Ausgang (HINWEIS: nur für Wartung)
Anschlüsse
Anzeige
LED
Widerstand zwischen Signalerde und Erde
Abmessungen
Abmessungen Transmitter
(H × B × T)
Gewicht
Gehäusematerial
Gehäuseschutzart
Flansch
Kabeltülle
Filter
Messstoffberührte Materialien
11 ... 36 V DC PELV
6 W bei 80 °C
3 W bei 25 °C
550 mA
250 mA
0/4 ... 20 mA, Quelle
500
±0,05 % vom Skalenendwert O
±0,005 % ∕ °C
RS-485
30 VAC, 1 A/ 60 VDC, 0,5 A
RS-232C
Schraubklemmen, 0,5... 1,5 mm
RJ45-Anschluss für RS-232C
LCD siebenteilig
Zweifarbig: rot/grün
10 M
Transmitter TRANSIC121LP
306 × 184 × 74 mm
3
(12.05 x 7.24 x 2.91 inch
3
)
2,2 kg (4.85 lbs)
G-AlSi10Mg (DIN 1725)
IP66
An DIN/ANSI-Standardflanschen montierbar.
Mindestflanschgrößen:
DIN EN 1092 DN50: Montage mit M16 DIN 933 oder ähnlich
●
ANSI ASME B16.5 (150) 2.5": Montage mit UNC 3∕4"-10 oder
●
ähnlich
Kabelverschraubung M20×1,5
●
Conduit-Verschraubung 1∕2" NPT
●
Edelstahlmaschen, Öffnungen 0,31 mm, Drahtdicke 0,2 mm
●
Hydrophober PTFE-Filter, durchschnittliche Porengröße 8 m
●
AISI 316 L(1.4404)
●
FKM oder Kalrez
Spectrum 6375
®
●
PTFE, SiN, MgF
, Quarz
●
2
Polymer-Beschichtung
●
Spezifikationen
2
B E T R I E B S A N L E I T U N G
8030411/17ZP/V3-1/2020-08
