Montage der Messgaszelle
Abmessungen für TRANSIC121LP mit Messgaszelle,
und Messgaszelle geeignet für PS=10 bar (150 psi)", Seite
Bei Bestellung des TRANSIC121LP mit Messgaszelle ist diese bei der Lieferung werksseitig
montiert und zur Wandmontage vorbereitet.
▸
Entfernen Sie die Messgaszelle zum Prüfen und Wechseln der Filter:
Lösen Sie die Bajonett-Rohrverschraubung und nehmen Sie die Messgaszelle ab,
1
indem Sie sie drehen und dann vom TRANSIC121LP abziehen,
Um die Bajonett-Verschraubung wieder zu montieren, gehen Sie umgekehrt vor.
2
Achten Sie darauf, dass sich die Dichtung zwischen Messgaszelle und Messgerätge-
häuse befindet. Die Swagelok-Anschlüsse müssen direkt nach unten weisen.

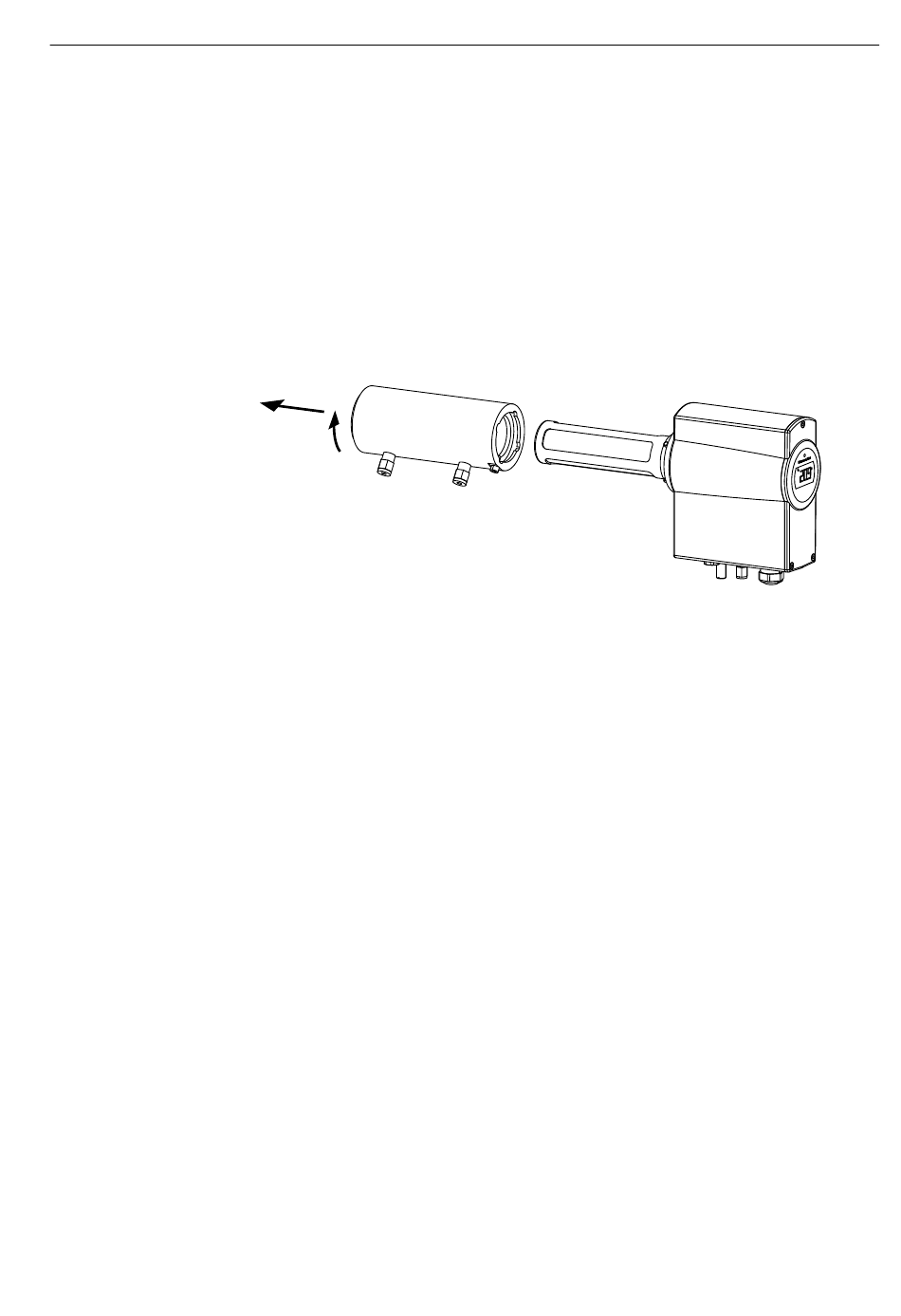

Abb. 9: Entfernen der Messgaszelle
siehe „TRANSIC121LP mit Wandhalter
98.
siehe Abb.
B E T R I E B S A N L E I T U N G
8030411/17ZP/V3-1/2020-08
Installation
9.
25
