TRANSIC121LP
3.4.3
Montage TRANSIC121LP – Extraktiv
Endress+Hauser
Filterempfehlung
VORSICHT: Gefahr durch Verbrennungen durch heiße Gase
Bei Prozesstemperaturen >65 °C (>149 °F) das beigefügte Warnhinweisschild gut
sichtbar auf der Oberfläche der Messgaszelle anbringen.
Edelstahl-Filter: Minimalschutz vor Schmutzpartikeln
PTFE-Filter: bei Gas mit Feuchtigkeit und/oder feinen Schmutzpartikeln
HINWEIS: Gasprobe bei schmutzigem und feuchtem Gas aufbereiten.
Filtern und trocknen Sie die Gasprobe bevor sie in die Messgaszelle gepumpt wird.
Verwenden Sie einen hydrophoben Staubfilter vor der Einlass-Öffnung der Messgas-
zelle zum Schutz der Optikkomponenten vor Partikeln und Wasser.
Wechseln Sie den Staubfilter regelmäßig, um einen ausreichenden Durchfluss zu
gewährleisten.
Trocknen Sie das Gas durch Abkühlen und Wiedererwärmen, um Kondensation in der
Messgaszelle vorzubeugen.

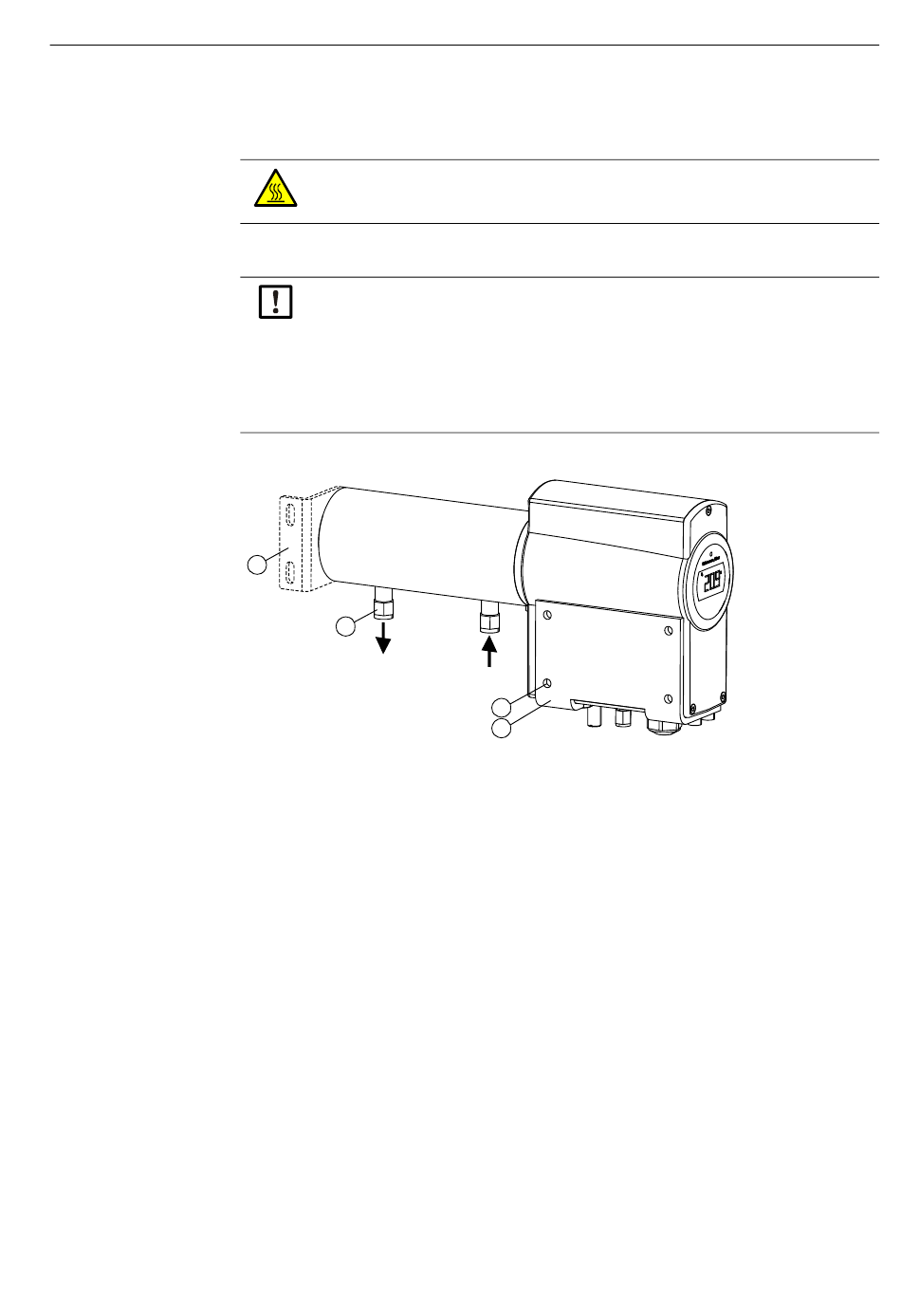

Abb. 7: TRANSIC121LP mit Messgaszelle
1
2
1 = Optional erhältlicher Montagewinkel
2 = Swagelok-Anschlüsse für Ø 6 mm Gasrohre (im Lieferumfang: Adapter für 1∕4")
3 = Max. Schraubengröße M6
4 = Wandhalterung
Montage der Wandhalterung
Wandhalterung befestigen.
1
Abmessungen der Wandhalterung,
zelle geeignet für PS=10 bar (150 psi)", Seite
TRANSIC121LP befestigen.
2
Montieren Sie den TRANSIC121LP mit den vier mitgelieferten M6-Schrauben an die
1
Wandhalterung.
Fixieren Sie zuerst die beiden äußeren Schrauben in den Gewinden unten am TRAN-
2
SIC121LP. Das erleichtert das Befestigen der beiden inneren Schrauben, wenn Sie
den TRANSIC121LP auf die Wandhalterung setzen.
Alle vier Schrauben festziehen.
3
3
4
siehe „TRANSIC121LP mit Wandhalter und Messgas-
98.
8030411/17ZP/V3-1/2020-08
Installation
B E T R I E B S A N L E I T U N G
23
