Trocknen der Gase
In feuchten Umgebungsbedingungen muss Kondensation in der Messgaszelle vorgebeugt
werden. Dafür trocknen Sie die Gasprobe durch Abkühlen und Wiedererwärmen. Verwen-
den Sie dazu eine Kühlspirale und einen Wasserabscheider. Nach der Abkühlung schalten
Sie ein System zur Wiedererwärmung.
Die in der Messgasprobe enthaltene Feuchte wird an den Wänden des Edelstahlrohrs kon-
densiert, das Wasser wird aufgefangen. Die relative Feuchte der Messgasprobe wird durch
Wiedererwärmen reduziert. Wenn die Temperatur in der Messgaszelle deutlich über der
Umgebungstemperatur liegt, können die Kühlspirale und der Wasserabscheider einfach
außerhalb der Messgaszelle platziert werden. Zur Wiedererwärmung kann die von einem
Pumpensystem generierte Wärme manchmal ausreichen, sodass keine zusätzliche Hei-
zung erforderlich ist. Ein vereinfachtes Schema eines Systems zur Gasprobenbehandlung
zum Entfernen von Schmutz und Feuchte ist auf

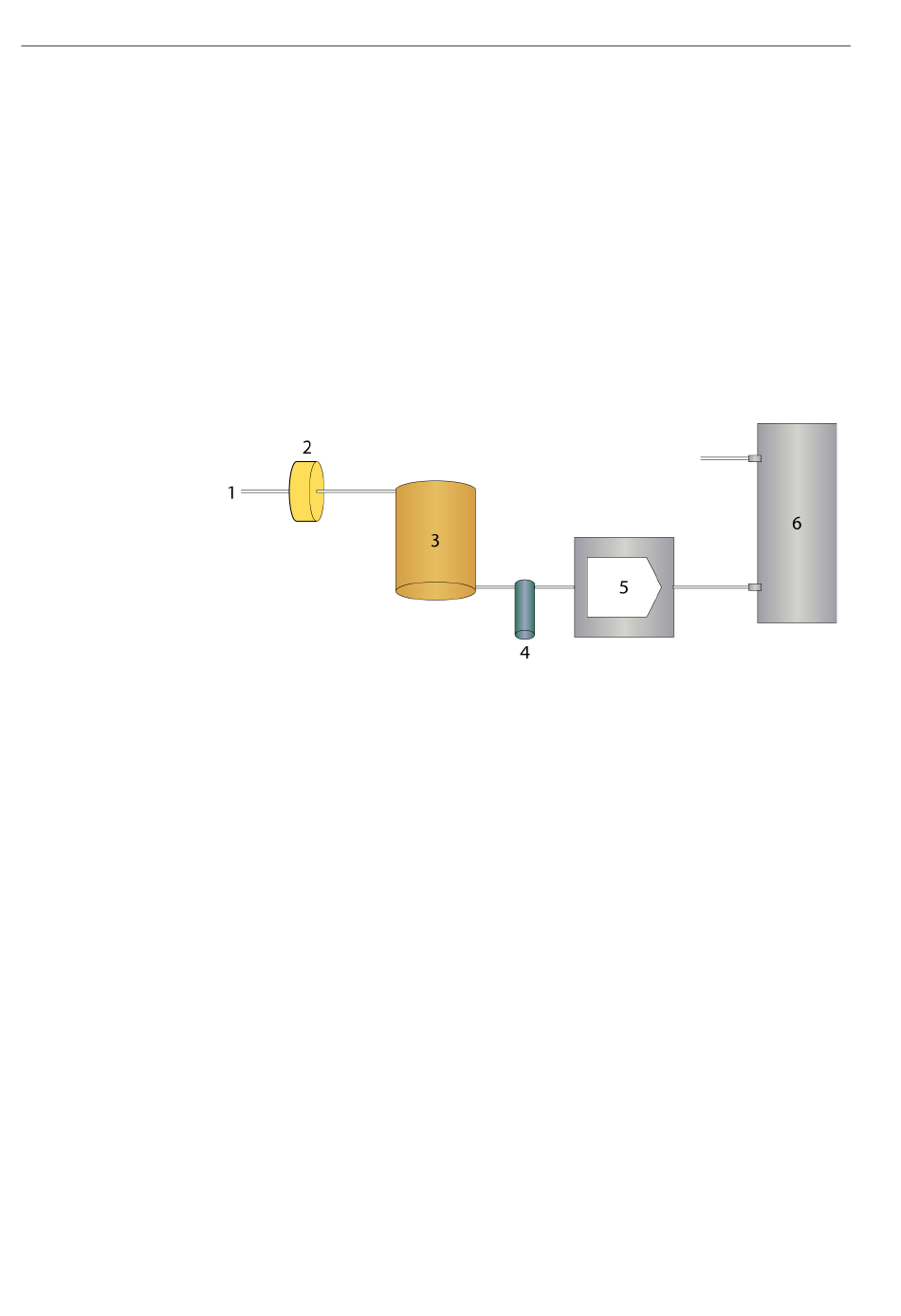

Abb. 8: System zur Gasprobenbehandlung
1 = Gaseinlass
2 = Hydrophober Filter
3 = Rohrspirale aus Edelstahl
4 = Wasserabscheider
5 = Messgaspumpe
6 = Sauerstoffsensor
Montage der Messgasleitung
Sorgen Sie für ausreichende Befestigung der Rohrleitung, z. B. an der Wand. Das Rohr
1
darf keinen Zug auf den Anschluss ausüben.
An der Messgaszelle befinden sich 2 Gasanschlüsse:
2
– Verwenden Sie den Gasanschluss, der sich näher am Messgerät befindet, als Gasein-
lass. Das sorgt für einen besseren Gasaustausch und kürzere Ansprechzeiten.
– Wenn das Messgas kondensierbare Stoffe enthält: Verlegen Sie die Abgasleitung so,
dass kondensierte Flüssigkeit die Abgasleitung nicht blockieren kann, und schützen
Sie die Abgasleitung vor Vereisung.
TRANSIC121LP
Seite 24
dargestellt.
