3 Systemüberblick und technische Daten

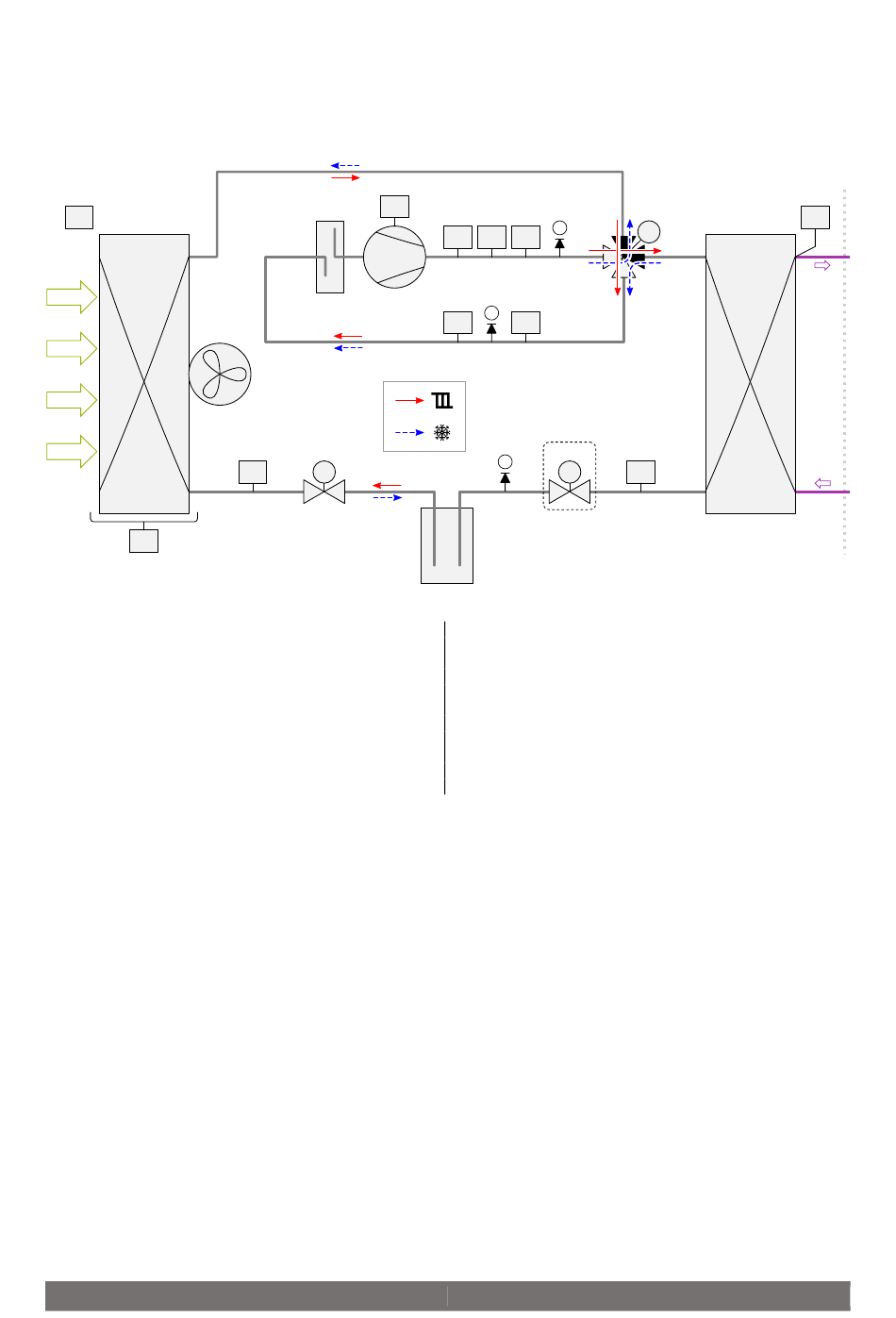

3.1 Prinzipskizze der Außeneinheit
TL2
TT
PL3
EL1
TT
TA4
1, 2, 3
Schraderventile
EC1
Plattenwärmetauscher, Verflüssiger im Heizbetrieb
EL1
Verdampfer im Heizbetrieb
ER1
Verdichter
JR0
Niederdrucksensor
JR1
Hochdrucksensor
MR1
Hochdruckschalter
PL3
Lüfter
REC
Sammler
SEP
Flüssigkeitsabscheider
TA4
Temperatursensor Auffangwanne
Luft-Wasser-Wärmepumpe
TR1
TT
ER1
SEP
TR4
VR1
M
M
TT
TR6
MR1
JR1
1
TT
PS
PT
TR5
JR0
2
TT
PT
VR0
3
M
M
REC
TC3
Sensor Kondensationstemperatur
TL2
Lufteintrittssensor
TR1
Temperatursensor Verdichtergehäuse
TR3
Temperatursensor (Flüssigkeit), Heizbetrieb
TR4
Temperatursensor (Flüssigkeit), Kühlbetrieb
TR5
Temperatursensor Sauggas
TR6
Temperatursensor Heißgas
VR0
Expansionsventil (nur bei großem Gehäuse vorh.)
VR1
Expansionsventil
VR4
4-Wege-Ventil
VR4
M
M
TR3
TT
EC1
TC3
TT
