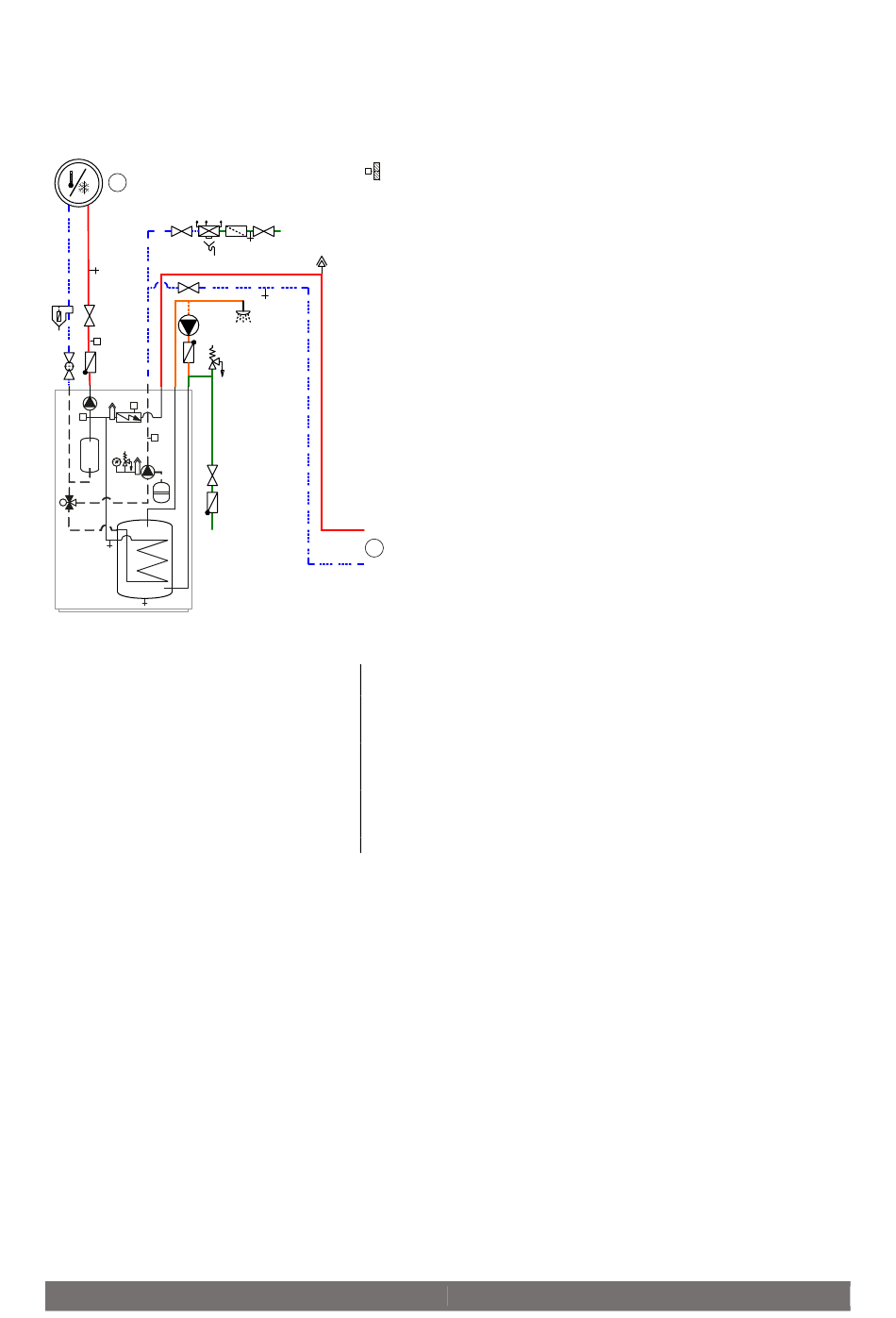

3.2 Prinzipskizze der Inneneinheit
3.2.1
Bodenstehende Inneneinheit (AWM, Trinkwassertower T180)
Bodenstehende Inneneinheit mit Warmwasserbereiter, elektrischem Heizelement und Mikro-Pufferspeicher
2
VC2
VC4
VC3
PW2
MD1
*)
SC1
PC1
TC1
T0
TC0
PC0
VW1
VA0
1
Außeneinheit
2
Heiz-/Kühlsystem
MD1
Taupunktwächter
PC0
Umwälzpumpe Wärmeträger
PC1
Umwälzpumpe Heiz-/Kühlsystem
PW2
Zirkulationspumpe Warmwasserbereiter
SC1
Partikelfilter
T0
Temperatursensor Systemvorlauf
T1
Außentemperatursensor
TC0
Temperatursensor Wärmeträgerrücklauf
TC1
Temperatursensor Wärmeträgervorlauf
Luft-Wasser-Wärmepumpe
T1
VW2
VL1
VC5
VW3
1
VA0
VC2
VC3
VC4
VC5
VL1
VW1
VW2
VW3
*)
Entleerungsventil
Entleerungsventil für Heiz-/Kühlsystem
Absperrventil
Absperrventil
Ablassventil
Automatisches Entlüftungsventil
Umschaltventil: Umschalten zwischen Heizen/Kühlen
und Warmwasserbereitung
Einfüllventil
Kaltwasserventil
Optionales Rückschlagventil
