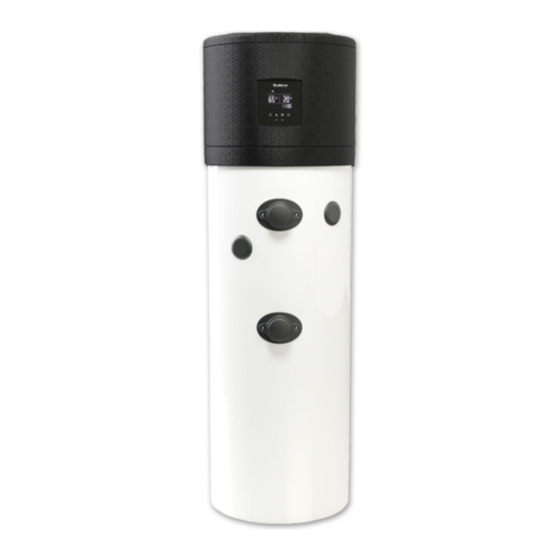

Buderus Logatherm WPT200.4 A Installations- Und Bedienungsanleitung
Warmwasser-wärmepumpe
Vorschau ausblenden
Andere Handbücher für Logatherm WPT200.4 A:
- Installations- und bedienungsanleitung (40 Seiten) ,
- Installations- und bedienungsanleitung (48 Seiten)
Verwandte Anleitungen für Buderus Logatherm WPT200.4 A
Inhaltszusammenfassung für Buderus Logatherm WPT200.4 A

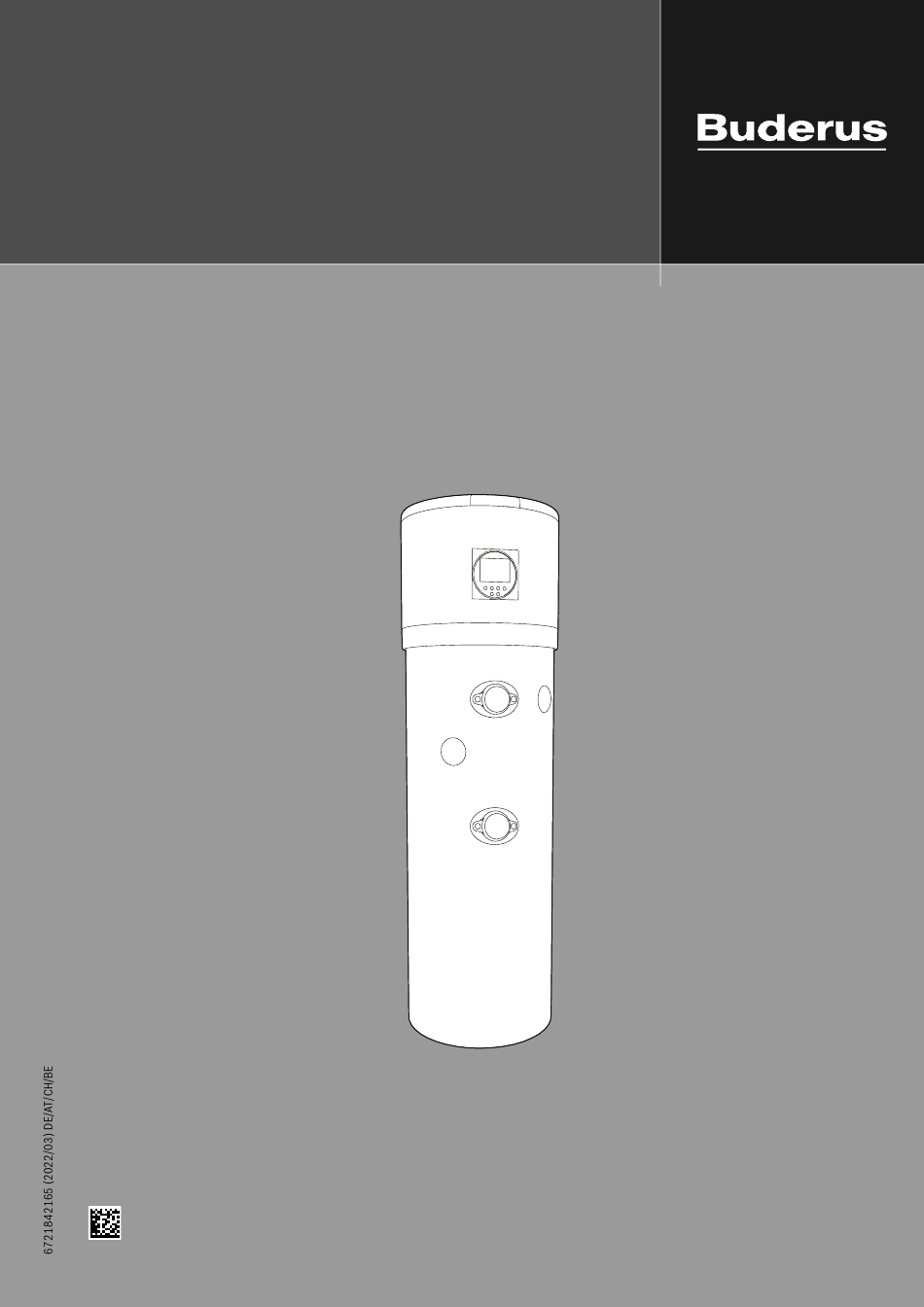

- Seite 1 Installations- und Bedienungsanleitung Warmwasser-Wärmepumpe Logatherm WPT200.4 A | WPT200.4 AS | WPT260.4 A | WPT260.4 AS...
-
Seite 2: Inhaltsverzeichnis
Inhaltsverzeichnis 6.1.8 Parameter........22 Inhaltsverzeichnis Bedienelemente. -
Seite 3: Symbolerklärung Und Sicherheitshinweise
Symbolerklärung und Sicherheitshinweise ▶ Der Elektroanschluss muss nach Maßgabe der vor Symbolerklärung und Sicherheitshinweise Ort geltenden Vorschriften ausgeführt werden. ▶ Gerät an eine unabhängige, geerdete Stromquelle Symbolerklärung anschließen. Warnhinweise ▶ Sicherheitsventil am Kaltwassereintritt des Geräts In Warnhinweisen kennzeichnen Signalwörter die Art und Schwere der Folgen, falls die Maßnahmen zur Abwendung der Gefahr nicht befolgt einbauen. -
Seite 4: H Einweisung Des Kunden
Gerätes unterwiesen wurden und die daraus resul- Das Gerät darf nur zur Warmwasserbereitung eingesetzt werden. tierenden Gefahren verstehen. Kinder dürfen nicht mit Eine andere Verwendung ist nicht bestimmungsgemäß. Buderus über- dem Gerät spielen. Reinigung und Wartung dürfen nimmt keine Haftung für daraus resultierende Schäden. -
Seite 5: Typschild
Angaben zum Produkt Typschild Das Typschild befindet sich auf der linken Seite des Geräts. Dort sind Angaben zu Geräteleistung, Artikelnummern, Zulassungsda- ten, das verschlüsselte Fertigungsdatum (FD), Seriennummern und wei- tere technische Daten zu finden. Abmessungen und Mindestabstände 0010041537-002 Bild 2 Geräteabmessungen Abmessungen (mm) WPT200.4 A... -
Seite 6: Produktübersicht
Angaben zum Produkt Produktübersicht 0010041538-001 Bild 3 Produktübersicht Bedienfeld Vorderwand Kunststoffabdeckung Anode Kunststoffabdeckkappe Außenverkleidung Öffnung für elektrisches Element (G 11/2") Thermofühlerbuchse (Ø 6x25) Luftaustritt (Ø 160 mm) Lufteintritt (Ø 160 mm) [10] Emaillierter Speicher [11] Unterer Speicherfühler (T2) [12] Oberer Speicherfühler (T3) [13] Sicherheitsthermostat (manueller Reset) [14] Austauschbare Magnesiumanode (G1") [15] Elektrischer Zuheizer (1,5 kW - 230 V) -
Seite 7: Sicherheits-, Regel- Und Schutzeinrichtungen
Angaben zum Produkt 0010041539-001 Bild 4 Produktübersicht Schrauben M6x6 Rückwandblende Verdampfer-Verteiler Ventil für Kältemittelnachfüllung Hermetisch geschlossener Rotationskompressor Hochdruckpressostat (automatischer Reset) Rückgastemperatur (T5) 4-Wege-Abtauventil Elektronisch geregeltes Expansionsventil [10] Niederdruckpressostat (automatischer Reset) [11] Austrittsleitung Verflüssiger (Flüssigkeit) [12] Eintrittsleitung Verflüssiger (Heißgas) [13] Lufteintrittstemperatur (T1) [14] Hochleistungslamellenverdampfer [15] Verdampfertemperatur(T4) [16] Unterer Speicherfühler (T2) -
Seite 8: Korrosionsschutz
Angaben zum Produkt Korrosionsschutz Die Innenwand des Warmwasserspeichers ist emaillebeschichtet und dadurch neutral beim Kontakt mit Wasser und trinkwassergeeignet. Eine Magnesiumanode im Speicher dient als zusätzlicher Korrosions- schutz. Diese muss in regelmäßigen Abständen geprüft und bei Bedarf ausgetauscht werden. Die erste Prüfung muss 6 Monate nach der Installation vorgenommen werden. -
Seite 9: Angaben Zum Kältemittel
Angaben zum Produkt Produktdaten Symbol Einheit 7738340435 7738340434 7738340433 7738340432 Täglicher Stromverbrauch Qelec 5,858 5,858 3,916 3,916 (durchschnittliche Klimaverhältnisse) Intelligente Regelung eingeschaltet? – – Nein Nein Nein Nein Wöchentlicher Stromverbrauch mit ein- Qelec, – – – – geschalteter intelligenter Regelung week, smart Wöchentlicher Stromverbrauch mit aus-... -
Seite 10: Vorinstallation
Vorinstallation Stellfüße Vorinstallation Zur Montage der drei Stellfüße die beschriebenen Schritte befolgen: ▶ Gerät wie folgt neigen: Transport und Lagerung Allgemeine Informationen WARNUNG Transportschäden! ▶ Vorsichtig mit dem Gerät umgehen. ▶ Gerät nicht schwenken, um Stürze und Beschädigungen zu vermei- den. -
Seite 11: Installationsort
Vorinstallation Wenn die Stellfüße in Einzelteilen geliefert werden, diese wie folgt zu- Installationsort sammenbauen Bei der Wahl des Installationsorts sind folgende Punkte zu beachten: ▶ Teil [2] auf die Schraube [1] (von der Palette abgeschraubt) setzen • Das Gerät muss in einem trockenen und frostsicheren Raum aufge- ▶... -
Seite 12: Lüftungsanschluss
Vorinstallation Lüftungsanschluss Die folgenden Regeln sind zu beachten: ▶ Luftleitungssystem mit einem Durchmesser von Ø 160 mm verwen- Das Produkt erfordert eine angemessene Belüftung. Daher ist eine eige- den. ne Luftleitung mit den richtigen Montagebedingungen erforderlich ▶ Die maximale Länge der geraden Rohre für Eintritt und Austritt darf (Abb. -
Seite 13: Installation
Installation WARNUNG Installation ▶ Das Gerät darf nur von einem autorisierten Fachbetrieb installiert Verbrühungsgefahr! werden. Heißes Wasser kann zu schweren Verbrühungen führen. ▶ Bei der Installation der Wärmepumpe müssen geltende Vorschriften ▶ Nutzer auf die Verbrühungsgefahr hinweisen und die thermische eingehalten werden. -
Seite 14: Wasserleitungen Anschließen
Installation Um Wärmeverluste zu vermeiden und die maximale Geräteleistung zu ge- währleisten: Die maximale Temperatur der Wärmepumpe beträgt 83 °C, selbst ▶ Wasseranschlüsse thermisch isolieren. wenn die Temperatur des Pufferspeichers beispielsweise bei 90 °C Ungleiche Metalle verursachen galvanische Korrosion: liegt. ▶... -
Seite 15: Einbindung Des Photovoltaik-Systems
Installation Wenn Parameter 35 = 1, ist die Photovoltaik-Funktion wie folgt verfüg- bar: Wenn das Wasserschaltersignal fünf Sekunden lang auf AUS geschaltet • Der Regler schaltet automatisch auf "TS1 berechnet" um, wenn die wird, nachdem die Pumpe 30 Sekunden lang gelaufen ist, stoppt die Klemme "Photovoltaik-Schalter"... -
Seite 16: Elektrischer Zuheizer Ein/Aus
Installation Elektrischer Zuheizer EIN/AUS Zirkulationsleitung anschließen Die in diesem Kapitel beschriebenen Parameter sind in Kapitel 6.1.8, Die Verwendung von Zirkulationssystemen verringert stets den Wir- Seite 22 zu finden. kungsgrad. Im Hinblick auf die Wärmeleistung sollte von der Zirkulation nur dann Ge- Bedingung 1 brauch gemacht werden, wenn sie wirklich erforderlich ist. -
Seite 17: Anschluss Der Kondensatleitung
Installation 4.11 Anschluss der Kondensatleitung Speichervolu- Druck am Kalt- Mindestnutzvolumen des Aus- wassereintritt dehnungsgefäßes (in Litern bei HINWEIS Speichertemperatur) Schäden am Gerät! (KW), bar 10 °C - 60 °C 10 °C - 70 °C ▶ Vor dem Einbau Kondensatleitung an Kondensatablauf anschließen. ▶... -
Seite 18: Elektrischer Anschluss
Inbetriebnahme Während die Korrosion bei niedrigen Wassertemperaturen höher ist, ist Inbetriebnahme die Steinbildung bei höheren Wassertemperaturen wichtiger. Bei einer Wasserhärte über 600 mg/l muss der Langelier-Sättigungsin- Vor der Inbetriebnahme dex bestimmt werden, um die Notwendigkeit der Wasseraufbereitung zu beurteilen. HINWEIS Zertifizierten Fachbetrieb benachrichtigen. -
Seite 19: Bedienung
Bedienung Menüeinstellungen Bedienung 6.1.1 Hauptmenü Einschalten und Hauptmenü aufrufen Wenn das Gerät an die Stromversorgung angeschlossen wird, werden auf dem Display des Reglers alle Symbole 3 Sekunden lang angezeigt. Nach der Funktionsprüfung geht das Gerät in den Standby-Betrieb über (AUS). Aufrufen des Menüs und Deaktivieren des Standby-Betriebs (EIN): ▶... -
Seite 20: Sperrfunktion Für Display-Tasten
Bedienung 6.1.2 Sperrfunktion für Display-Tasten ▶ Zum Sperren aller Display-Tasten die Tasten fünf Sekun- den lang gedrückt halten. ▶ Zum Entsperren aller Display-Tasten den Vorgang wiederholen. 0010041554-001 Bild 19 Einstellung der Uhrzeit 6.1.5 Timer-Einstellung Einstellen der gewünschten Betriebszeiten der Wärmepumpe: 0010041553-001 ▶... -
Seite 21: Antiblockierfunktion Der Pumpe
Bedienung E-heater Die Timer-Einstellungen wiederholen sich automatisch. Die Timer-Einstellungen sind auch nach einem plötzlichen Stromausfall noch gültig. Heat pump 6.1.6 Antiblockierfunktion der Pumpe Wenn die Pumpe 12 Stunden lang ausgeschaltet war, wird ihr Betrieb zwei Minuten lang erzwungen. 6.1.7 Betriebsarten Heizbetrieb ▶... -
Seite 22: Parameter
Bedienung Betriebsart "Nur elektrischer Zuheizer" Wenn die obere Speichertemperatur T3 ≤ TS3-2 °C ist, wird der elektri- sche Zuheizer eingeschaltet. Die obere Speichertemperatur T3 wird für Wenn die Taste für den elektrischen Zuheizer bei ausgeschaltetem die eingestellte Desinfektionszeit t2 (Parameter 5 = standardmäßig Gerät (Standby-Betrieb) manuell eingeschaltet wurde, läuft der elektri- 30 min) im Bereich TS3-2 °C bis TS3 gehalten. -
Seite 23: Code Beschreibung
Bedienung Aufrufen der Oberfläche für die Parametereinstellung: ▶ Tasten bei ausgeschaltetem Gerät (Standby-Betrieb) fünf Sekunden lang gleichzeitig gedrückt halten. 5 seg Die für den Installateur bestimmten Parameter müssen von diesem streng vertraulich behandelt werden. Für die Parametereinstellung ist ein Passwort erforderlich. Das entsprechende Passwort lautet "29". 0010041558-001 Bild 28 Einstellung Betriebsart "Boost"... -
Seite 24: Funktion
Bedienung Code Beschreibung Bereich Voreinstellung Anmerkung Verwend- barkeit I/N Verdampfertemperatur – T4 -9 – 99 °C – Tatsächlicher Wert, bei Störung P3 anzeigen Rückgastemperatur – T5 -9 – 99 °C – Tatsächlicher Wert, bei Störung P4 anzeigen Umgebungstemperatur – T1 -9 –... -
Seite 25: Bedienelemente
Bedienung Bedienelemente 0010041595-001 Bild 29 Bedienelemente Stunde/Minute anpassen Stunde/Minute einstellen Bestätigen Timer Stunde einstellen Stunde bestätigen Minute einstellen Minute bestätigen Speichern und beenden [10] Timer abbrechen [11] Parameter A-H prüfen [12] Parameter 1-35 prüfen [13] Temperatur einstellen [14] Tasten sperren/entsperren [15] Elektrischen Zuheizer ein-/ausschalten [16] Gebläselüftung ein-/ausschalten [17] Einschalten... -
Seite 26: Inspektion Und Wartung
Inspektion und Wartung HINWEIS Inspektion und Wartung Schäden am Gerät! GEFAHR Die Magnesiumanode muss jährlich überprüft und bei Bedarf ausge- Stromschlaggefahr! tauscht werden. Geräte, die ohne diesen Schutz betrieben werden, sind ▶ Vor Arbeiten an der Elektrik Gerät über Sicherung oder andere von der Herstellergarantie ausgenommen. -
Seite 27: Sicherheitsventil
Inspektion und Wartung Sicherheitsventil Sicherheitsthermostat zurücksetzen Das Produkt ist mit einem Sicherheitsthermostat ausgestattet. Bei einer ▶ Sicherheitsventil mindestens einmal monatlich öffnen, um seine Überhitzung wird der Sicherheitsthermostat aktiviert und schaltet die Funktionstüchtigkeit sicherzustellen. Stromzufuhr ab. Um den Schutz zurückzusetzen, sind folgende Schritte erforderlich: ▶... -
Seite 28: Speicher Entleeren
Störungsbehebung Speicher entleeren ▶ Gerät vom Stromnetz trennen. VORSICHT ▶ Wasserabsperrventil am Kaltwassereintritt schließen und einen Verbrühungsgefahr! Warmwasserhahn öffnen. ▶ Ablaufhahn öffnen. Vor dem Öffnen des Sicherheitsventils Warmwassertemperatur des Ge- -oder- räts prüfen. ▶ Sicherheitsventil öffnen. ▶ Warten, bis die Wassertemperatur so weit abgesunken ist, dass Ver- ▶... - Seite 29 Störungsbehebung Anzeige Beschreibung Lösung Notabschaltung. ▶ Anhand des physischen Zustands beurteilen, ob normal oder nicht Gründe: ▶ Leiterplatte austauschen • Anschlusskabel gelöst • Leiterplattenstörung Led-Anzeige: Nur der Schutzcode wird angezeigt. Hochdruckschutz (Hochdruckpressostat). ▶ Prüfen, ob die Lufteintrittstemperatur über dem Betriebs- grenzwert liegt Gründe: ▶...
-
Seite 30: Umweltschutz Und Entsorgung
30-32, 35576 Wetzlar, Deutschland, Aus-Anzeige. [AT] Robert Bosch AG, Geschäftsbereich Thermo- technik, Göllnergasse 15-17, 1030 Wien, Öster- reich, [LU] Ferroknepper Buderus S.A., Z.I. Um WARNUNG Monkeler, 20, Op den Drieschen, B.P.201 L-4003 Esch-sur-Alzette, Luxemburg verarbeiten Produkt- und Installationsin- Wenn der zertifizierte Fachbetrieb das Problem nicht beheben kann, Ge- formationen, technische Daten und Verbindungsdaten, Kommunikati- rät ausschalten, technische Unterstützung anfordern und das gekaufte... -
Seite 31: Technische Informationen Und Protokolle
Technische Informationen und Protokolle Technische Informationen und Protokolle 11.1 Technische Daten Beschreibung Einheit WPT260.4 AS WPT260.4 A WPT200.4 AS WPT200.4 A Leistungsdaten nach EN 16147:2017 Lastprofil – Sollwert Warmwassertemperatur °C Aufheizzeit; th • EN 16147:2017 - A20/W55 • 07:23 • 07:23 •... - Seite 32 Technische Informationen und Protokolle Beschreibung Einheit WPT260.4 AS WPT260.4 A WPT200.4 AS WPT200.4 A Elektrische Daten Stromversorgung 1/N/220-240 Frequenz Schutzart – IPX4 Maximale Leistungsaufnahme der Wärmepumpe kW 0,663+1,500 (elektrischer Zuheizer) = 2,163 Leistung des elektrischen Heizelements Maximaler Strom des Geräts 3,1+6,5 (elektrischer Zuheizer) = 9,6 Max.
-
Seite 33: Schaltplan
Technische Informationen und Protokolle 11.2 Schaltplan AC-N OUT 5 OUT 4 OUT 3 OUT 2 OUT 1 CN19 0010041540-001 Bild 34 Wasserströmungsschalter (bauseits) EIN/AUS - Photovoltaik-Schalter (bauseits) Hochdruckpressostat Niederdruckpressostat Thermostat Kabelgebundener Regler Hauptleiterplatte Gebläsekondensator Gebläse [10] 4-Wege-Ventil [11] Sicherung [12] Kompressor [13] Kompressorkondensator [14] Elektrischer Zuheizer [15] Thermoschalter - 85 °C... - Seite 34 Technische Informationen und Protokolle 0010042340-001 Bild 35 Verdampfertemperaturfühler - T4 Kältemittelfilter Kapillarrohr Expansionsventil Kältemittelfilter Verflüssigeraustritt Verflüssigereintritt 4-Wege-Ventil Hochdruckpressostat [10] Wartungshahn [11] Unterer Speichertemperaturfühler - T2 [12] Oberer Speichertemperaturfühler - T3 [13] Kompressor [14] Wartungshahn [15] Niederdruckpressostat [16] Rückgastemperatur - T5 [17] Verdampfer [18] Zulufttemperaturfühler - T1 Logatherm –...
-
Seite 35: Anschlüsse Wasserzufuhr
Technische Informationen und Protokolle 11.3 Anschlüsse Wasserzufuhr 220-230V 0010041544-001 Bild 36 Wechselrichter Regler Photovoltaikmodul Regler der Wärmepumpe Solarkollektor Externer Thermofühler Wasserschalter Die Überdrucksicherungen regelmäßig betätigen, um etwaige Kalkabla- Zirkulationspumpe gerungen zu entfernen und die einwandfreie Funktionsweise sicherzu- Rückschlagventil stellen (Abb. 36) Expansionsventil Ablauf Sicherheitsventil Speicherentleerventil... -
Seite 36: Anschluss Photovoltaikmodul Und Kessel
Technische Informationen und Protokolle Integrierter Regler der Wärmepumpe zur Beladung aus Pufferspeicher 11.4 Anschluss Photovoltaikmodul und Kessel T6/ºC T2/ºC 220-230V 0010041541-001 Bild 38 Integrierter Regler der Wärmepumpe Wechselrichter Regler Photovoltaikmodul Regler der Wärmepumpe Pufferspeicher Kessel Beheizung über Kessel (externer Regler) TºC 220-230V 0010041542-001... - Seite 40 Geschäftsbereich Thermotechnik Göllnergasse 15-17 A-1030 Wien Allgemeine Anfragen: +43 1 797 22 - 8226 Technische Hotline: +43 810 810 444 www.buderus.at office@buderus.at Schweiz Buderus Heiztechnik AG Netzibodenstr. 36, CH- 4133 Pratteln www.buderus.ch info@buderus.ch Luxemburg Ferroknepper Buderus S.A. Z.I. Um Monkeler 20, Op den Drieschen B.P.
