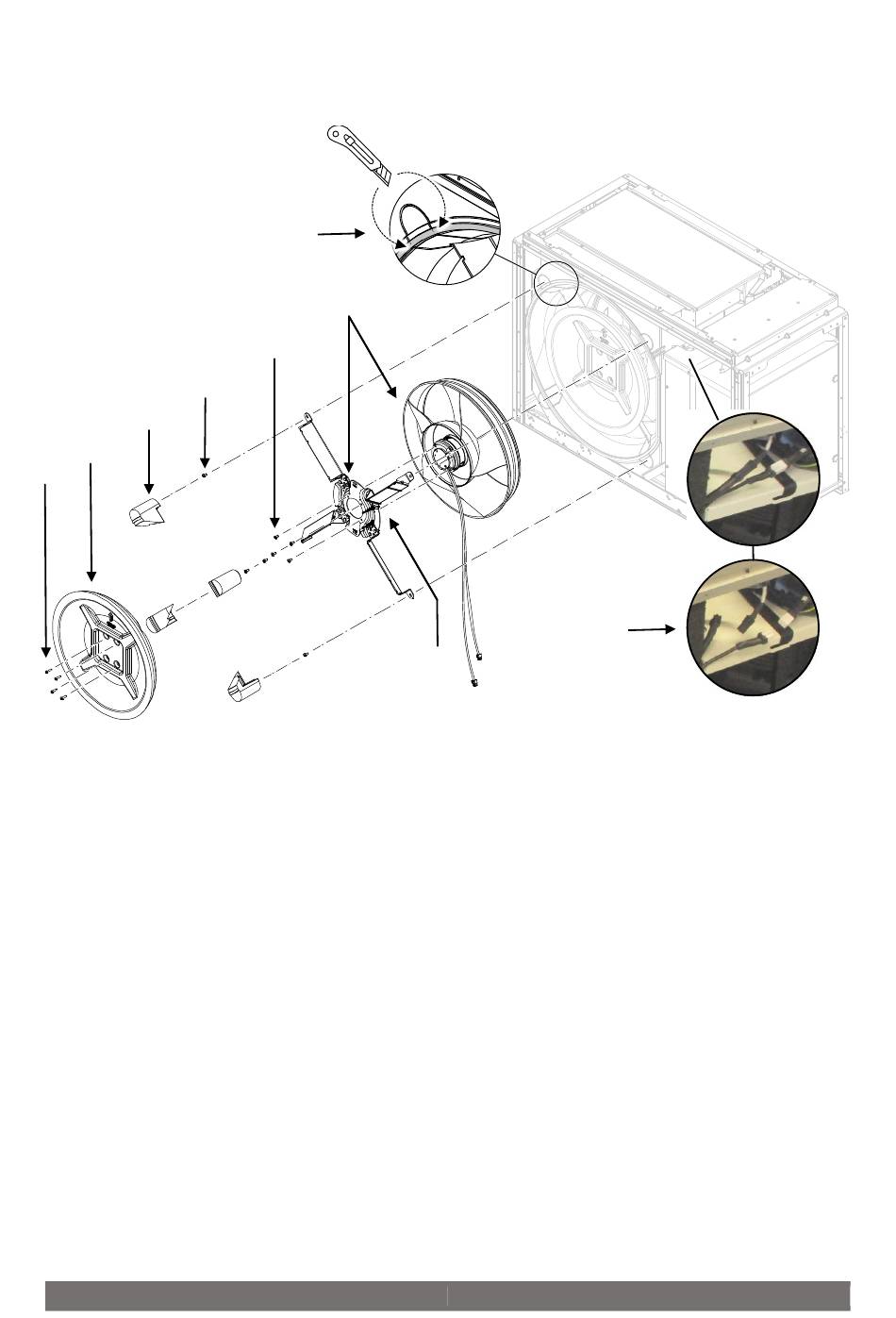

6.3 Lüfter austauschen
Die Anleitung startet an einem Punkt, an dem die Abdeckungen an der Außeneinheit bereits entfernt wurden.
Schritt 6
Schritt 5
Schritt 3
Schritt 2
Schritt 1: Die zwei Kabel vom Lüfter an der Steckverbindung lösen.
Schritt 2: Die 4 Schrauben entfernen. (Torx T25)
Schritt 3: Den Isolierungskegel entfernen.
Schritt 4: Die Isolierung einschneiden, um die 4 Isolierungsstücke zu entnehmen.
Schritt 5: Die 4 Isolierungsstücke entnehmen.
Schritt 6: Die 4 Schrauben entfernen. (Torx T30)
Schritt 7: Den Rahmen und dann den Lüfter entnehmen.
Schritt 8: Die 4 Kabelbinder entfernen.
Schritt 9: Die 4 Schrauben entfernen (Torx T30)
Schritt 10: Den Lüfter ersetzen.
Schritt 11: In umgekehrter Reihenfolge wieder zusammen bauen.
AW semi monobloc
Schritt 4
Schritt 7
Schritt 9
Schritt 8
Schritt 1
63
