7 Arbeitsanweisungen für bodenstehende Inneneinheit (AWM, T180)
7.1 Software aufspielen
Die XCU-Platinen werden als Ersatzteile ohne Firmware geliefert. Der Installationsprozess ist in den folgenden
Anleitungen erläutert:
- Installation_Guide-SWDL_Field_v2.3.0-EN-20230220 (Software and SWDL)
- IXXAT_instruction-SWDL_Field_v2.3.0-EN-20230220 (Software and SWDL)
7.2 Füllprozedur des Hydrauliksystems

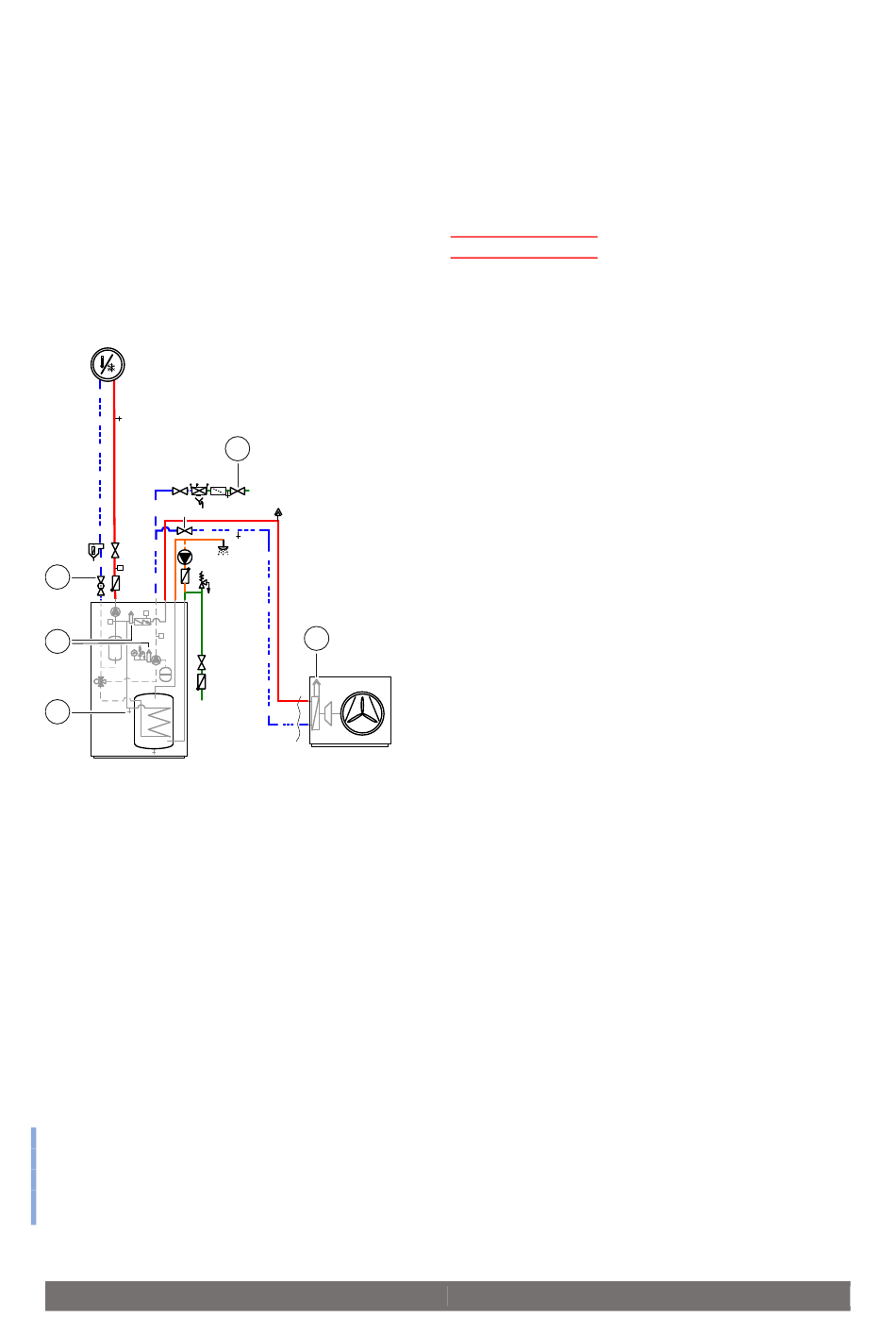

VC2
VC4
VC3
PW2
2
MD1
*)
SC1
PC1 TC1
T0
3
TC0
VW3
PC0
VW1
4
VA0
[1]
Einfüllventil VW2
[2]
Partikelfilter SC1
[3]
Manuelle Entlüftungsventile
[4]
Ablassventil
[*]
Optionales Rückschlagventil
Befüllung der Wärmepumpe und des Warmwasserspeichers
1. Die Stromversorgung der Wärmepumpe und der Inneneinheit ausschalten.
2. Sichergehen, dass alle Temperaturregelventile im Heizsystem vollständig geöffnet sind.
3. Die Ventile zum Heizsystem, VC3, Partikelfilter SC1 und das Ventil VC4 zwischen Innen- und
Außeneinheit schließen.
4. Das 3-Wege-Ventil VW1 auf mittlere Position stellen. Die Funktion "3-Wegen-Ventil in Mittelstellung."
(1) aktivieren.
Service/
Anlageneinstellung/
Wärmepumpe/
3-Wege-Ventil in Mittelstelung {Nein, Ja}
AW semi monobloc
1
VW2
VL1
VC5
3
(1)
64
