16

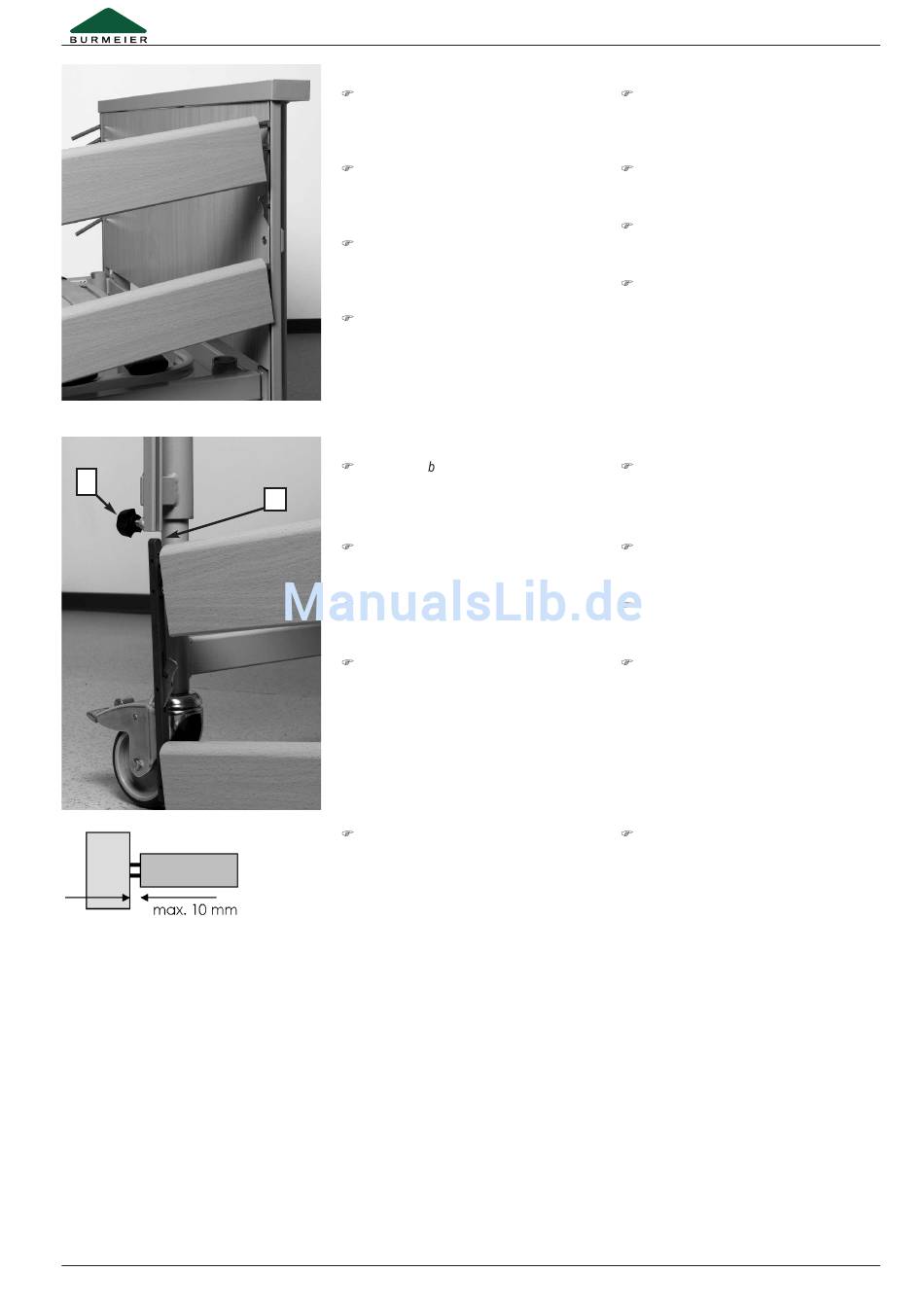

Holzseitengitter
Stecken Sie nun den Seitengitterholm [7]
auf die Metallzapfen am Betthaupt Kopfteil und
lassen das andere Ende des Holms einfach auf
den Boden aufliegen.
die Seitengitterholme sind auf der oberen
Schmalseite abgerundet. die abgerundete
Seite muss bei allen Seitengitterholmen nach
oben weisen.
Stecken Sie nun den zweiten Seitengitter-
holm auf das untere Paar der Metallzapfen und
lassen das andere Ende des Holms einfach auf
den Boden aufliegen.
Wiederholen Sie den gleichen Vorgang auch
auf der anderen Seite des Kopfteils.
Gehen Sie nun zum Betthaupt Fußteil:
Nehmen Sie eide Kunst stoff schieber aus
der Führungsschiene nach unten heraus.
h
Die abgerundete Seite des Kunststoffschie-
bers [h] muss immer nach oben weisen.
Führen Sie jetzt den Kunsstoffschieber in die
Führungsschiene des Fußteils ein und schieben
ihn nach oben, bis er einrastet.
damit der Kunststoffschieber nicht nach
unten herausfallen kann, drehen Sie die Rändel-
schraube [f] wieder hinein und ziehen sie fest.
Wiederholen Sie den gleichen Vorgang auch
auf der anderen Seite des Fußteils.
Prüfen Sie den verbleibenden Abstand zwi-
schen den Holmenden [j] und der Führungs-
schiene [i] . Er darf max. 10 mm betragen.
Falls der Abstand größer ist, muss der
Liegeflächen rahmen nochmals bis zum An-
schlag auf die Aufnahmestutzen der Betthäupter
gedrückt werden.

ElEKtRISCHER ANSCHlUSS

das Zentrale Steuergerät versorgt die Antriebs-
motoren über Spiralkabel mit der nötigen Span-
nung. die Stecker, an den Enden der Spiralkabel,
müssen in die jeweils richtigen Antriebsmotoren
eingesteckt werden. Andererseits müssen die
Spiralkabel von den Antriebsmotoren in das
Zentrale Steuergerät eingesteckt werden. Bevor
Sie die Kabel anschließen, müssen Sie das Ver-
packungsmaterial von allen Kabeln entfernen.
G P
EBRAUcHSANWEISUNG FLEGEBETT
EcONOMIc III · I
NSTRUKcjA OBSłUGI łóżKA dO OPIEKI dłUGOTERMINOWEj
Drewniana barierka boczna
Teraz założyć poręcz barierki bocznej [7] na
czopy metalowe na szczycie górnym łóżka,
pozostawiając drugi koniec poręczy oparty na
podłodze.
Górna strona poręczy jest zaokrąglona. Przy
montażu zwrócić uwagę, aby zaokrąglenie
było na górze.
Następnie założyć drugą poręcz barierki
bocznej na dolną parę czopów metalowych,
pozostawiając wolny koniec oparty na podłodze.
Powtórzyć tę samą procedurę po drugiej
stronie szczytu.
Następnie przejść do szczytu dolnego:
Wysunąć oba suwaki w dół z prowadnicy.
Zaokrąglona strona suwaka z tworzywa
sztucznego [h] musi być zawsze skierowana
w górę.
Wprowadzić teraz suwak z tworzywa do
prowadnicy szynowej podstawy i przesunąć go
w górę do zatrzaśnięcia.
Aby uniemożliwić wypadnięcie suwaka,
ponownie wkręcić śrubę radełkowaną [f] i
dokręcić ją.
Powtórzyć tę samą procedurę po drugiej
stronie szczytu.
Sprawdzić pozostałą odległość pomiędzy
końcami poręczy [j] a prowadnicą szynową [i] .
Może wynosić maks. 10 mm.
jeżeli odległość jest większa, rama leża musi być
wciśnięta ponownie do ogranicznika na króćce
szczytów.
PODŁąCZENIE ElEKtRyCZNE
Sterownik centralny zasila silniki napędowe wy-
maganym napięciem przez kabel spiralny. Wtyki
na końcach kabla spiralnego muszą być zawsze
wetknięte do prawidłowych silników napędowych.
Z drugiej strony kable spiralne silników napędo-
wych należy umieścić w sterowniku centralnym.
Przed podłączeniem kabli trzeba usunąć z nich
opakowanie.
