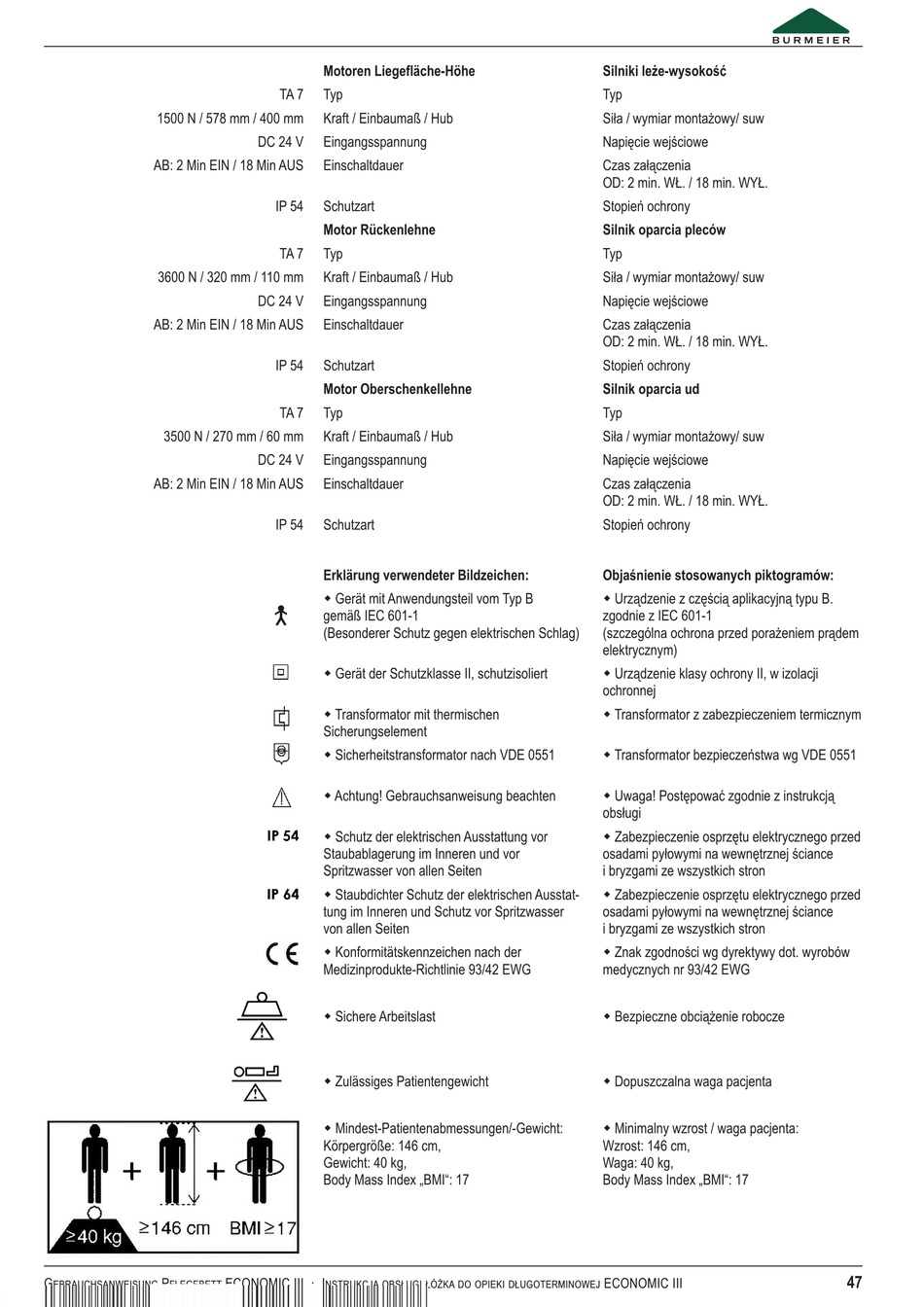

Burmeier ECONOMIC III Gebrauchsanweisung Seite 47

1500 N / 578 mm / 400 mm
AB: 2 Min EIN / 18 Min AUS
3600 N / 320 mm / 110 mm
AB: 2 Min EIN / 18 Min AUS
3500 N / 270 mm / 60 mm
AB: 2 Min EIN / 18 Min AUS
G P
EBRAUcHSANWEISUNG FLEGEBETT
Motoren liegefläche-Höhe
TA 7 Typ
Kraft / Einbaumaß / Hub
dc 24 V Eingangsspannung
Einschaltdauer
IP 54 Schutzart
Motor Rückenlehne
TA 7 Typ
Kraft / Einbaumaß / Hub
dc 24 V Eingangsspannung
Einschaltdauer
IP 54 Schutzart
Motor Oberschenkellehne
TA 7 Typ
Kraft / Einbaumaß / Hub
dc 24 V Eingangsspannung
Einschaltdauer
IP 54 Schutzart
Erklärung verwendeter Bildzeichen:
w Gerät mit Anwendungsteil vom Typ B
gemäß IEc 601-1
(Besonderer Schutz gegen elektrischen Schlag)
w Gerät der Schutzklasse II, schutzisoliert
w Transformator mit thermischen
Sicherungs element
w Sicherheitstransformator nach VdE 0551
w Achtung! Gebrauchsanweisung beachten
w Schutz der elektrischen Ausstattung vor
Staubablagerung im Inneren und vor
Spritz wasser von allen Seiten
w Staubdichter Schutz der elektrischen Ausstat-
tung im Inneren und Schutz vor Spritzwasser
von allen Seiten
w Konformitätskennzeichen nach der
Medizinprodukte-Richtlinie 93/42 EWG
w Sichere Arbeitslast
w Zulässiges Patientengewicht
w Mindest-Patientenabmessungen/-Gewicht:
Körpergröße: 146 cm,
Gewicht: 40 kg,
Body Mass Index „BMI": 17
EcONOMIc III · I
NSTRUKcjA OBSłUGI łóżKA dO OPIEKI dłUGOTERMINOWEj
Silniki leże-wysokość
Typ
Siła / wymiar montażowy/ suw
Napięcie wejściowe
czas załączenia
Od: 2 min. Wł. / 18 min. WYł.
Stopień ochrony
Silnik oparcia pleców
Typ
Siła / wymiar montażowy/ suw
Napięcie wejściowe
czas załączenia
Od: 2 min. Wł. / 18 min. WYł.
Stopień ochrony
Silnik oparcia ud
Typ
Siła / wymiar montażowy/ suw
Napięcie wejściowe
czas załączenia
Od: 2 min. Wł. / 18 min. WYł.
Stopień ochrony
Objaśnienie stosowanych piktogramów:
w Urządzenie z częścią aplikacyjną typu B.
zgodnie z IEc 601-1
(szczególna ochrona przed porażeniem prądem
elektrycznym)
w Urządzenie klasy ochrony II, w izolacji
ochronnej
w Transformator z zabezpieczeniem termicznym
w Transformator bezpieczeństwa wg VdE 0551
w Uwaga! Postępować zgodnie z instrukcją
obsługi
w Zabezpieczenie osprzętu elektrycznego przed
osadami pyłowymi na wewnętrznej ściance
i bryzgami ze wszystkich stron
w Zabezpieczenie osprzętu elektrycznego przed
osadami pyłowymi na wewnętrznej ściance
i bryzgami ze wszystkich stron
w Znak zgodności wg dyrektywy dot. wyrobów
medycznych nr 93/42 EWG
w Bezpieczne obciążenie robocze
w dopuszczalna waga pacjenta
w Minimalny wzrost / waga pacjenta:
Wzrost: 146 cm,
Waga: 40 kg,
Body Mass Index „BMI": 17
EcONOMIc III
47
